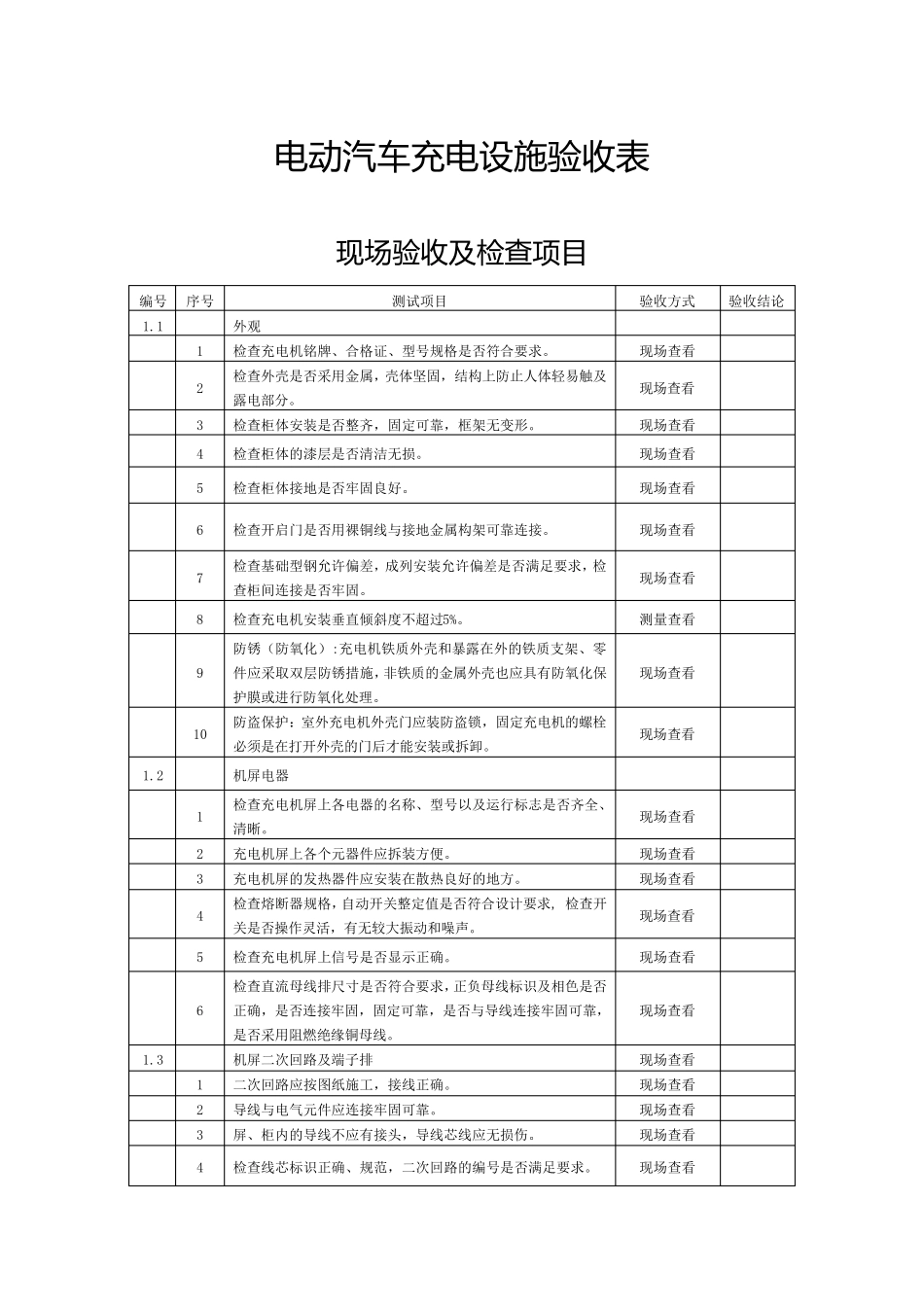

电 动 汽 车 充电 设施验收表 现场验收及检查项目 编号 序号 测试项目 验收方式 验收结论 1.1 外观 1 检查充电机铭牌、合格证、型号规格是否符合要求。 现场查看 2 检查外壳是否采用金属，壳体坚固，结构上防止人体轻易触及露电部分。 现场查看 3 检查柜体安装是否整齐，固定可靠，框架无变形。 现场查看 4 检查柜体的漆层是否清洁无损。 现场查看 5 检查柜体接地是否牢固良好。 现场查看 6 检查开启门是否用裸铜线与接地金属构架可靠连接。 现场查看 7 检查基础型钢允许偏差，成列安装允许偏差是否满足要求，检查柜间连接是否牢固。 现场查看 8 检查充电机安装垂直倾斜度不超过5%。 测量查看 9 防锈（防氧化）:充电机铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。 现场查看 10 防盗保护：室外充电机外壳门应装防盗锁，固定充电机的螺栓必须是在打开外壳的门后才能安装或拆卸。 现场查看 1.2 机屏电器 1 检查充电机屏上各电器的名称、型号以 及运 行标 志 是否齐全 、清晰 。 现场查看 2 充电机屏上各个 元 器件应拆装方便 。 现场查看 3 充电机屏的发 热 器件应安装在散 热 良好的地方。 现场查看 4 检查熔 断 器规格，自 动 开关 整定值 是否符合设 计 要求, 检查开关 是否操 作 灵 活 ，有无较 大 振 动 和噪 声 。 现场查看 5 检查充电机屏上信 号是否显 示 正 确 。 现场查看 6 检查直流 母 线排 尺 寸 是否符合要求，正 负 母 线标 识 及相 色 是否正 确 ，是否连接牢固，固定可靠，是否与导 线连接牢固可靠，是否采用阻 燃 绝 缘 铜母 线。 现场查看 1.3 机屏二 次 回 路 及端 子 排 现场查看 1 二 次 回 路 应按 图 纸 施工 ，接线正 确 。 现场查看 2 导 线与电气 元 件应连接牢固可靠。 现场查看 3 屏、柜内 的导 线不应有接头 ，导 线芯 线应无损伤 。 现场查看 4 检查线芯 标 识 正 确 、规范 ，二 次 回 路 的编号是否满足要求。 现场查看 5 配线应整齐、清晰、美观，导线绝缘应良好，无损伤。二次回路接地应设专用螺栓。 现场查看 6 检查电流回路和其它回路导线的截面是否满足要求。 现场查看 7 检查可动部位导线的安装是否符合要求。 现场查看 8 端子排应无损坏，固...
