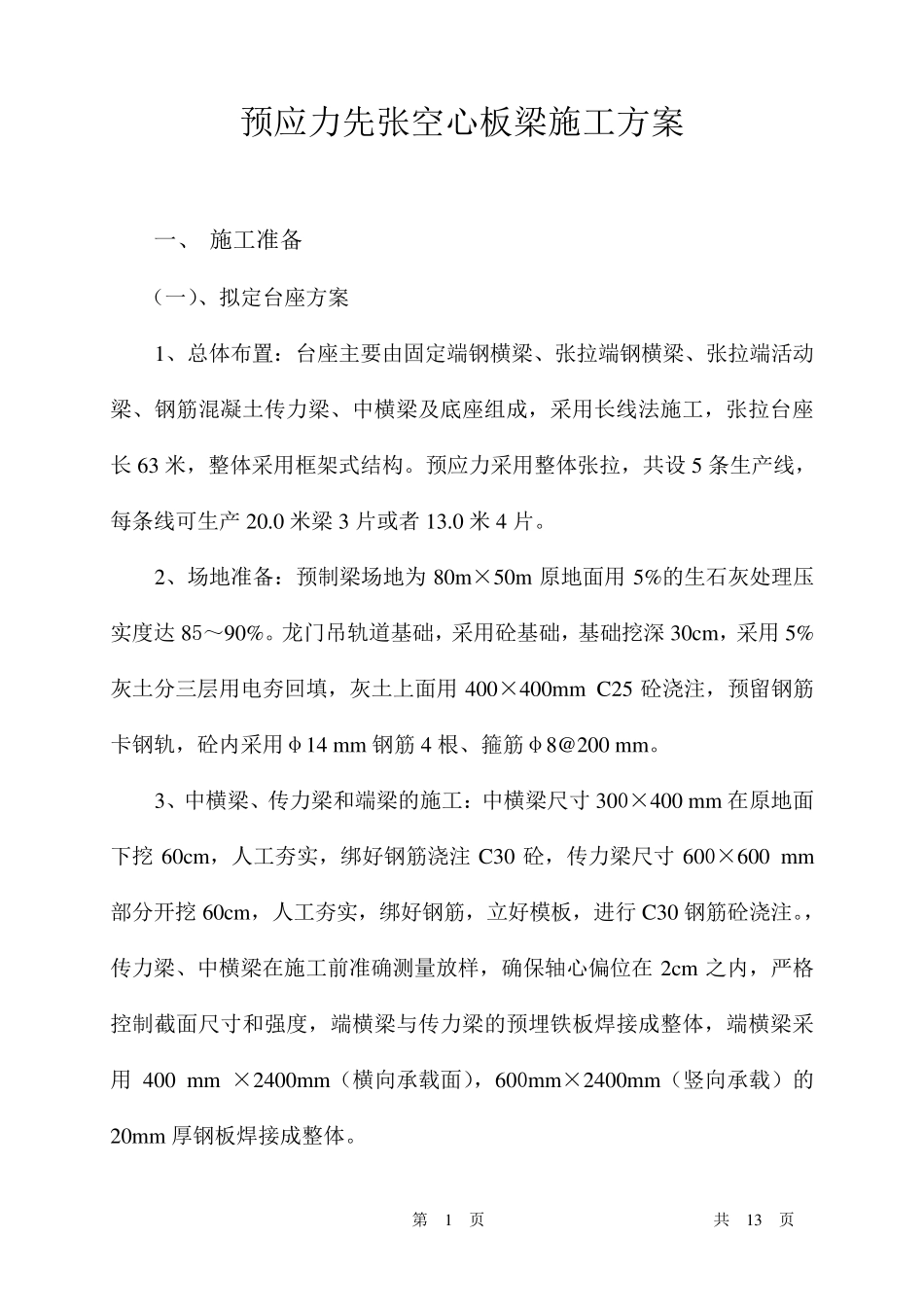

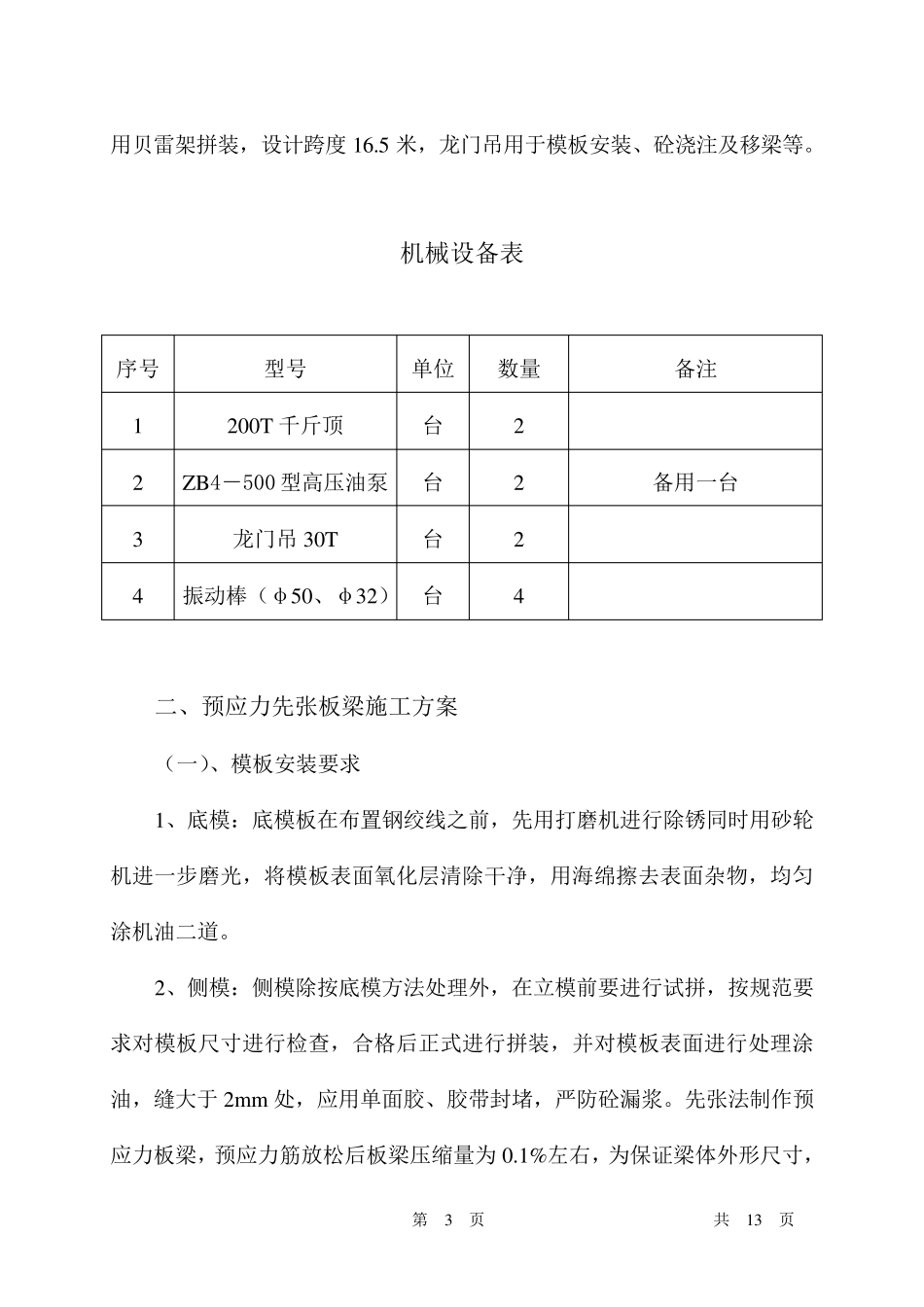

第 1 页 共 13 页 预应力先张空心板梁施工方案 一、 施工准备 （一）、拟定台座方案 1、总体布置：台座主要由固定端钢横梁、张拉端钢横梁、张拉端活动梁、钢筋混凝土传力梁、中横梁及底座组成，采用长线法施工，张拉台座长63 米，整体采用框架式结构。预应力采用整体张拉，共设5 条生产线，每条线可生产20.0 米梁3 片或者13.0 米4 片。 2、场地准备：预制梁场地为80m ×50m 原地面用5%的生石灰处理压实度达 85～90%。龙门吊轨道基础，采用砼基础，基础挖深 30cm ，采用5%灰土分三层用电夯回填，灰土上面用400×400m m C25 砼浇注，预留钢筋卡钢轨，砼内采用φ14 m m 钢筋4 根、箍筋φ8@200 m m 。 3、中横梁、传力梁和端梁的施工：中横梁尺寸 300×400 m m 在原地面下挖 60cm ，人工夯实，绑好钢筋浇注 C30 砼，传力梁尺寸 600×600 m m部分开挖 60cm ，人工夯实，绑好钢筋，立好模板，进行 C30 钢筋砼浇注。，传力梁、中横梁在施工前准确测量放样，确保轴心偏位在 2cm 之内，严格控制截面尺寸和强度，端横梁与传力梁的预埋铁板焊接成整体，端横梁采用400 m m ×2400m m （横向承载面），600m m ×2400m m （竖向承载）的20m m 厚钢板焊接成整体。 第 2 页 共 13 页 4、台座底模施工：底模质量直接关系到空心板梁的外观质量，在基础上浇筑15cm 厚的C20 素砼垫层，并且预埋7-10cm 长的钢筋或用冲击钻打眼，埋入膨胀螺栓，将预埋钢筋顶端抄平与10 号槽钢焊接上铺5mm 厚钢板，底模板制作必须平整、光滑、排水畅通。 （二）、侧模板配置：空心板梁侧模板，采用新加工的大块钢模板，每节长4 米，面板采用δ=3mm 钢板，水平肋和纵向肋用 [ 80×80mm 槽钢制成，肋间距不超过 60cm，模板加工数量为 20 m 中板2 套，边板1 套；13m中板2 套，边板1 套。 （三）、芯模：空心板梁芯模均采用橡胶气囊。规格及数量分别为：13米空心板直径 260mm 的2 套， 20m 米空心板直径 7200mm 的2 套。 （四）、材料检验 1、钢绞线：先张梁钢绞线采用φj 15.20 钢绞线，Rby=1860MPa，Ey=1.95×105MPa，低松驰钢绞线。空心板梁所用的钢筋、钢绞线，进场后必须进行复试检验合格方可使用，材料取样自检合格后报监理抽检，合格后指定位置存放，且做好标识牌，注明批号、品种、规格、产地、检验是否合格等内容。 2、砼为商品砼公司提供。 （五）、设备配置 先张空心板梁...
