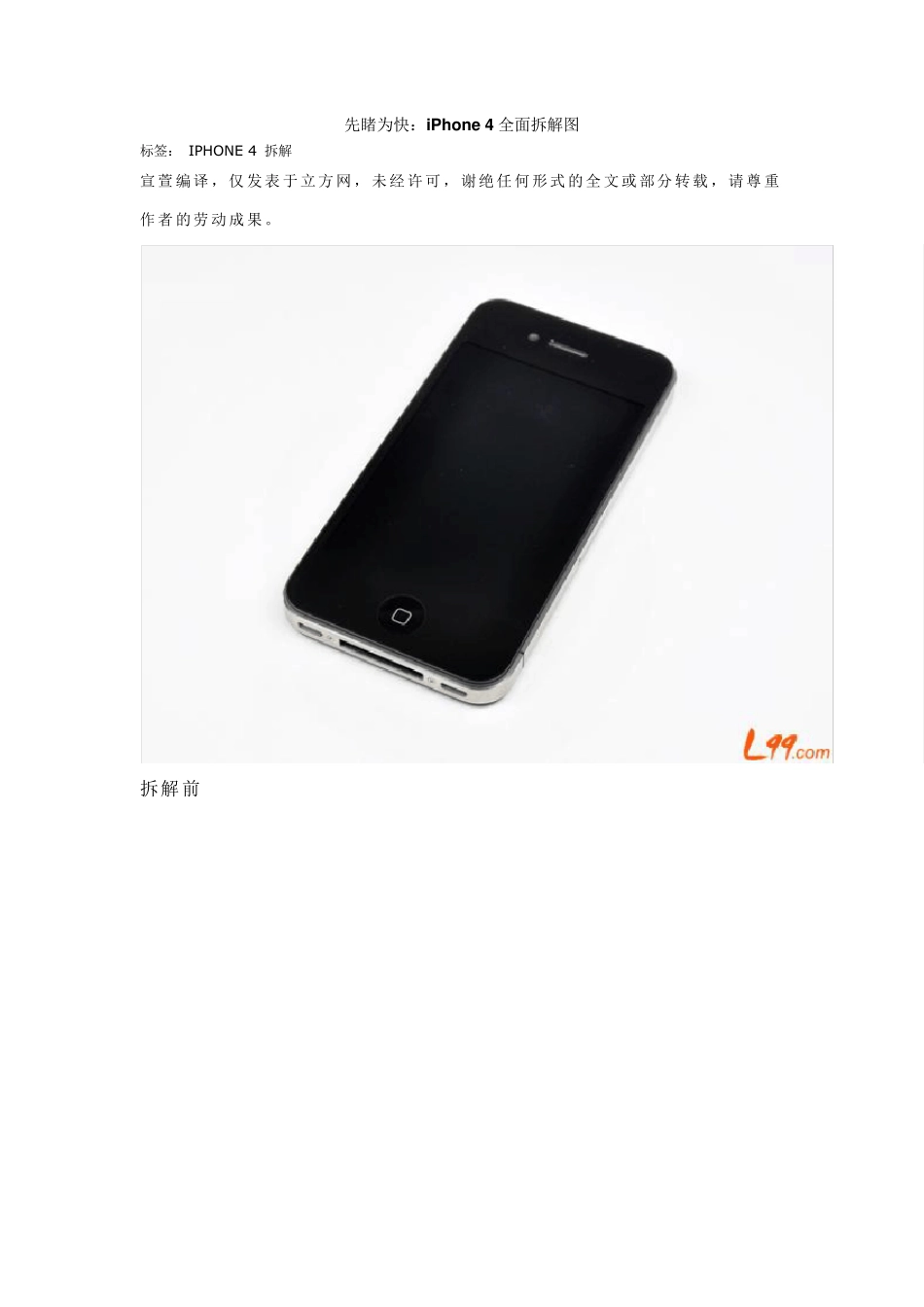

先睹为快:iPho n e 4 全面拆解图 标签: IPHONE 4 拆解 宣萱编译,仅发表于立方网,未经许可,谢绝任何形式的全文或部分转载,请尊重作者的劳动成果。 拆解前 拆解后的全家福。 1 、先来看看,iPhone 4 与 iPhone 3GS 相比,改进了哪些: * 玻璃和不锈钢机身,比 iPhone 3GS 窄了 3.5mm ,薄了 3mm ; * 有白色和黑色供选择(但目前首发的机器只剩黑色的); * 采用 Retina 显示技术,像素密度是 3GS 的2 倍,画质更锐利; * iOS 4 系统,支持多任务 * 双摄像头,500 万像素后置摄像头,VGA 前置摄像头 2 、 *iPhone 4 的设计与过去的 iPhone 的铝制和塑料材质完全不同 * 四周的不锈钢边框除了固定作用,还有一个重要的功能:iPhone 天线 3 、 * 有趣的是,在iPhone 4 的外壳上没有标明容量大小。 * 我们入手的是32GB 的iPhone 4 ,但事实上,它只有29.06GB ,而且有301M 显示的存放“其它”,也就是说,用户只有28.77GB 可用。 * 操作系统,iPhone 4 使用是最新发布的OS4 8A293 版本。 * iPhone 4 的模型编号是Model A1332, 比 iPad 3G 的模型编号 A1337 要小,这一点比较有趣。 第四步 * 与 iPhone 3G 和iPhone 3GS 一样,iPhone 4 的底部也有两枚银色的 Phillips #00 螺丝 * 拧开这两枚螺丝,会打开背壳,而不是前壳的玻璃 * 这样的设计让更换背壳变得简单,但不幸的是,更换前壳可能就得费些周折了。 5 、 * 拆开背壳, iPhone 4 的内部结构看起来还不错。 * 好大一块电池 * 显然,在 iPhone 4 这个 115.2 x 58.6 x 9.3 mm 的小空间里,能装下的东西应该不多; * 我们能看到在背壳内侧的天线触点。 6 、 * 好在,电池并不难拆 * 这是一块3.7V 1420 mAh 的锂电池,可提供7 小时的3G 网络通话时长以及14 小时2G 网络通话时长 * 但是iPhone 4 的电池连接头与3G 和3GS 的不同。还好,电池没有被焊接到逻辑板 * 电池的塑料标签印着“Authorized Service Provider Only” 7 、 *iPhone 4 内部没有 EMI 屏蔽罩! * 我们之前拆下那四颗螺钉时,就已经把 EMI 屏蔽罩拆掉了。 8 、 * 逻辑主板被电线和 EMI 屏蔽罩压得很紧实 * 拆解进行到现在,总算有空来说说 RAM 了, iPhone 3GS 及 iPad 都只有 256M 的 RAM ,而 iPhone 4 是 512M ! *RAM 的增加保证...
