光伏发电站设计技术要求

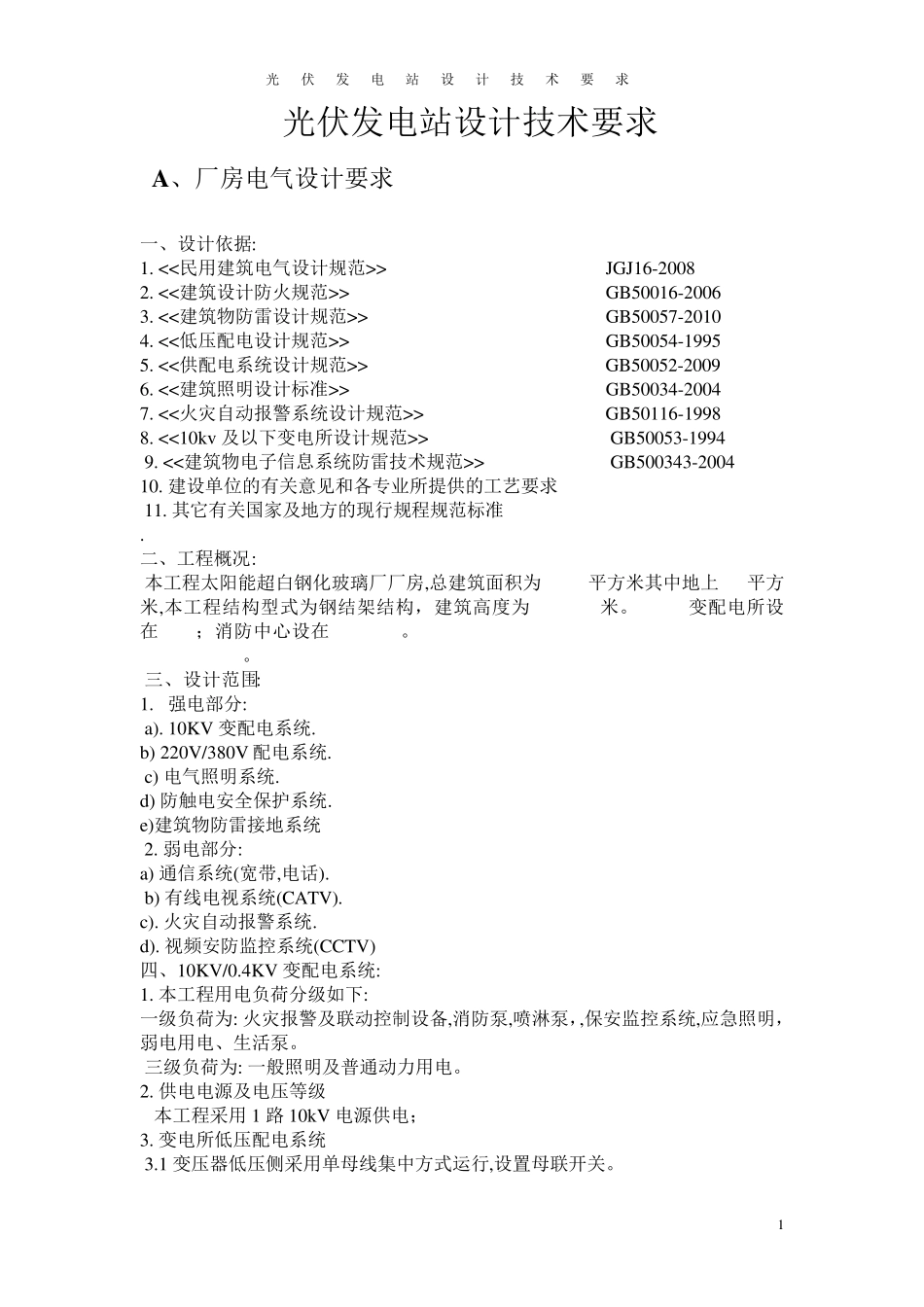

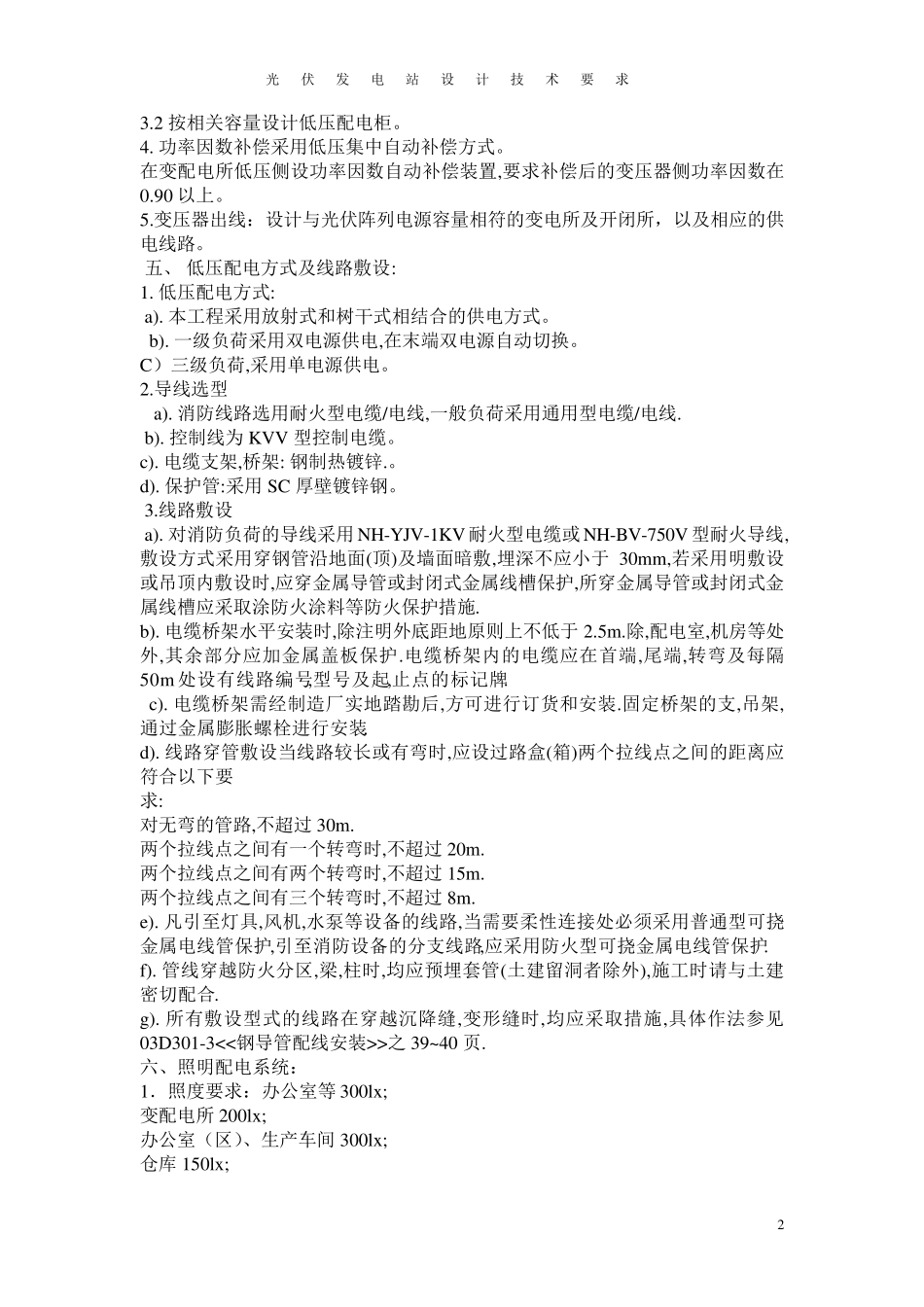

光 伏 发 电 站 设 计 技 术 要 求 1 光伏发电站设计技术要求 A 、厂房电气设计要求 一、设计依据: 1. <<民用建筑电气设计规范>> JGJ16-2008 2. <<建筑设计防火规范>> GB50016-2006 3. <<建筑物防雷设计规范>> GB50057-2010 4. <<低压配电设计规范>> GB50054-1995 5. <<供配电系统设计规范>> GB50052-2009 6. <<建筑照明设计标准>> GB50034-2004 7. <<火灾自动报警系统设计规范>> GB50116-1998 8. <<10kv 及以下变电所设计规范>> GB50053-1994 9. <<建筑物电子信息系统防雷技术规范>> GB500343-2004 10. 建设单位的有关意见和各专业所提供的工艺要求 11. 其它有关国家及地方的现行规程规范标准 . 二、工程概况: 本工程太阳能超白钢化玻璃厂厂房,总建筑面积为 平方米其中地上 平方米,本工程结构型式为钢结架结构，建筑高度为 米。 变配电所设在 ；消防中心设在 。 。 三、设计范围: 1. 强电部分: a). 10KV 变配电系统. b) 220V/380V 配电系统. c) 电气照明系统. d) 防触电安全保护系统. e)建筑物防雷接地系统 2. 弱电部分: a) 通信系统(宽带,电话). b) 有线电视系统(CATV). c). 火灾自动报警系统. d). 视频安防监控系统(CCTV) 四、10KV/0.4KV 变配电系统: 1. 本工程用电负荷分级如下: 一级负荷为: 火灾报警及联动控制设备,消防泵,喷淋泵，,保安监控系统,应急照明，弱电用电、生活泵。 三级负荷为: 一般照明及普通动力用电。 2. 供电电源及电压等级 本工程采用 1 路 10kV 电源供电； 3. 变电所低压配电系统 3.1 变压器低压侧采用单母线集中方式运行,设置母联开关。 光 伏 发 电 站 设 计 技 术 要 求 2 3.2 按相关容量设计低压配电柜。 4. 功率因数补偿采用低压集中自动补偿方式。 在变配电所低压侧设功率因数自动补偿装置,要求补偿后的变压器侧功率因数在0.90 以上。 5.变压器出线：设计与光伏阵列电源容量相符的变电所及开闭所，以及相应的供电线路。 五、 低压配电方式及线路敷设: 1. 低压配电方式: a). 本工程采用放射式和树干式相结合的供电方式。 b). 一级负荷采用双电源供电,在末端双电源自动切换。 C）三级负荷,采用单电源供电。 2.导线选型 a). 消防线路选用耐火型电缆/电线,一般负荷采用通用型电缆/电线. b). 控制线为 KVV 型控制电缆。 c). 电缆支架,桥架: 钢制热镀锌.。 d). 保护管:采用...
