光伏电站的施工规范VIP专享

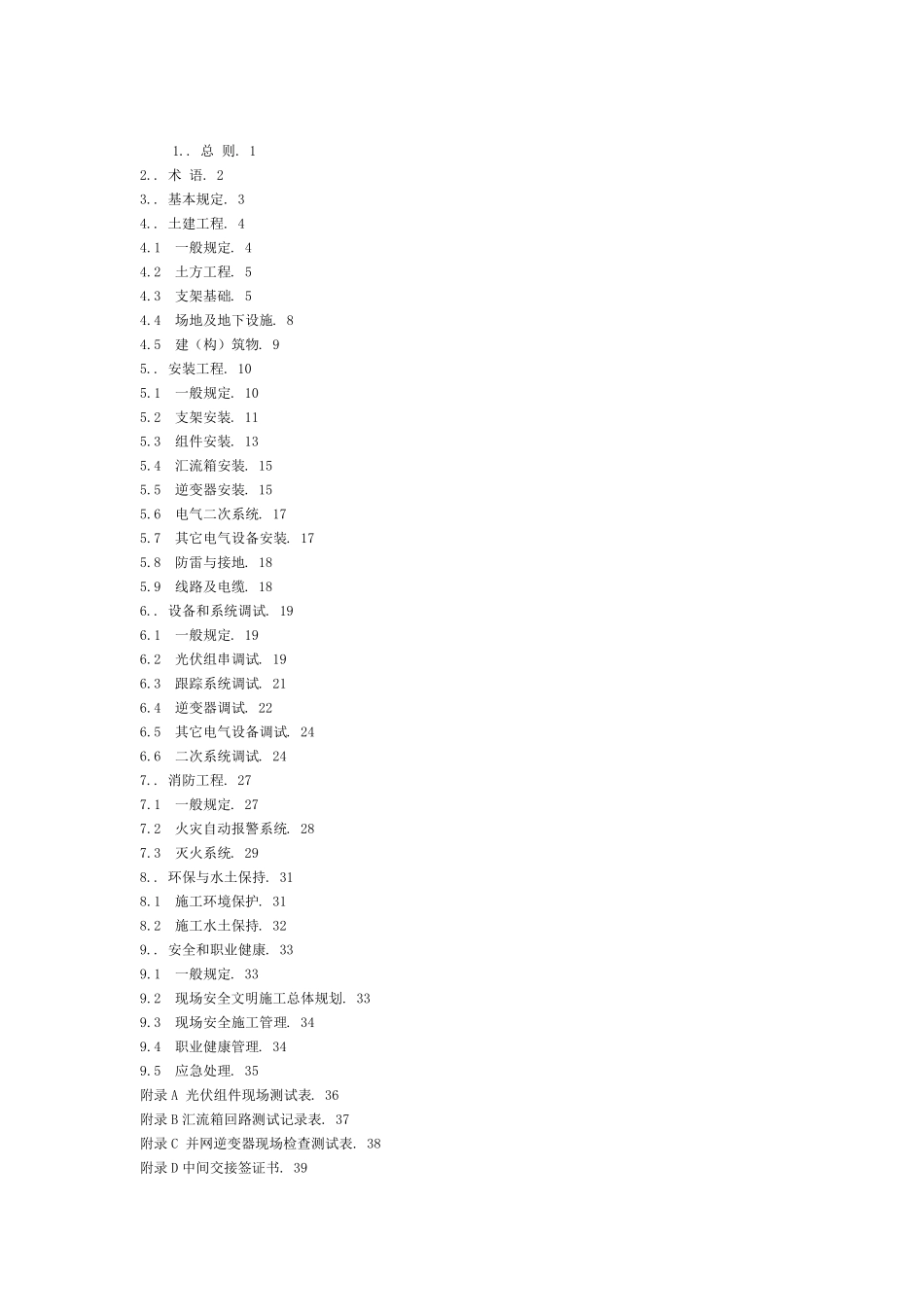

1.. 总 则. 1 2.. 术 语. 2 3.. 基本规定. 3 4.. 土建工程. 4 4.1 一般规定. 4 4.2 土方工程. 5 4.3 支架基础. 5 4.4 场地及地下设施. 8 4.5 建（构）筑物. 9 5.. 安装工程. 10 5.1 一般规定. 10 5.2 支架安装. 11 5.3 组件安装. 13 5.4 汇流箱安装. 15 5.5 逆变器安装. 15 5.6 电气二次系统. 17 5.7 其它电气设备安装. 17 5.8 防雷与接地. 18 5.9 线路及电缆. 18 6.. 设备和系统调试. 19 6.1 一般规定. 19 6.2 光伏组串调试. 19 6.3 跟踪系统调试. 21 6.4 逆变器调试. 22 6.5 其它电气设备调试. 24 6.6 二次系统调试. 24 7.. 消防工程. 27 7.1 一般规定. 27 7.2 火灾自动报警系统. 28 7.3 灭火系统. 29 8.. 环保与水土保持. 31 8.1 施工环境保护. 31 8.2 施工水土保持. 32 9.. 安全和职业健康. 33 9.1 一般规定. 33 9.2 现场安全文明施工总体规划. 33 9.3 现场安全施工管理. 34 9.4 职业健康管理. 34 9.5 应急处理. 35 附录 A 光伏组件现场测试表. 36 附录 B 汇流箱回路测试记录表. 37 附录 C 并网逆变器现场检查测试表. 38 附录 D 中间交接签证书. 39 本规范用词说明. 40 引用标准名录. 41 条文说明. 43 1 总 则 1.0.1 为了规范光伏电站建设，做到技术先进、安全适用、经济合理、长期可靠、确保质量，制定本规范 1.0.2 本规范适用于新建、改建和扩建的并网型光伏电站，不适用于建筑一体化光伏发电工程。 1.0.3 施工范围包括光伏电站内的所有土建工程、设备安装工程、电气工程、设备调试、消防环保工程及防雷接地等。 1.0.4 施工人员在施工前应熟悉本规范和现行有关安全技术标准及产品的技术文件，并应经安全考试合格后方准上岗工作。 1.0.5 在光伏电站施工中，除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术 语 2.0.1 并网光伏电站 grid-connected PV power station 接入公用电网（输电网或配电网）运行的光伏电站。 2.0.2 组件（太阳电池组件）module（ solar cell module） 指具有封装及内部联接的，能单独提供直流电的输出，最小不可分割的太阳电池组合装置。又称为光伏组件 2.0.3 方阵(太阳电池方阵) array（ solar cell array） 由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固 定的支 撑 结 构 而 构...
