光分路器技术规格书

光分路器技术规格书_第1页

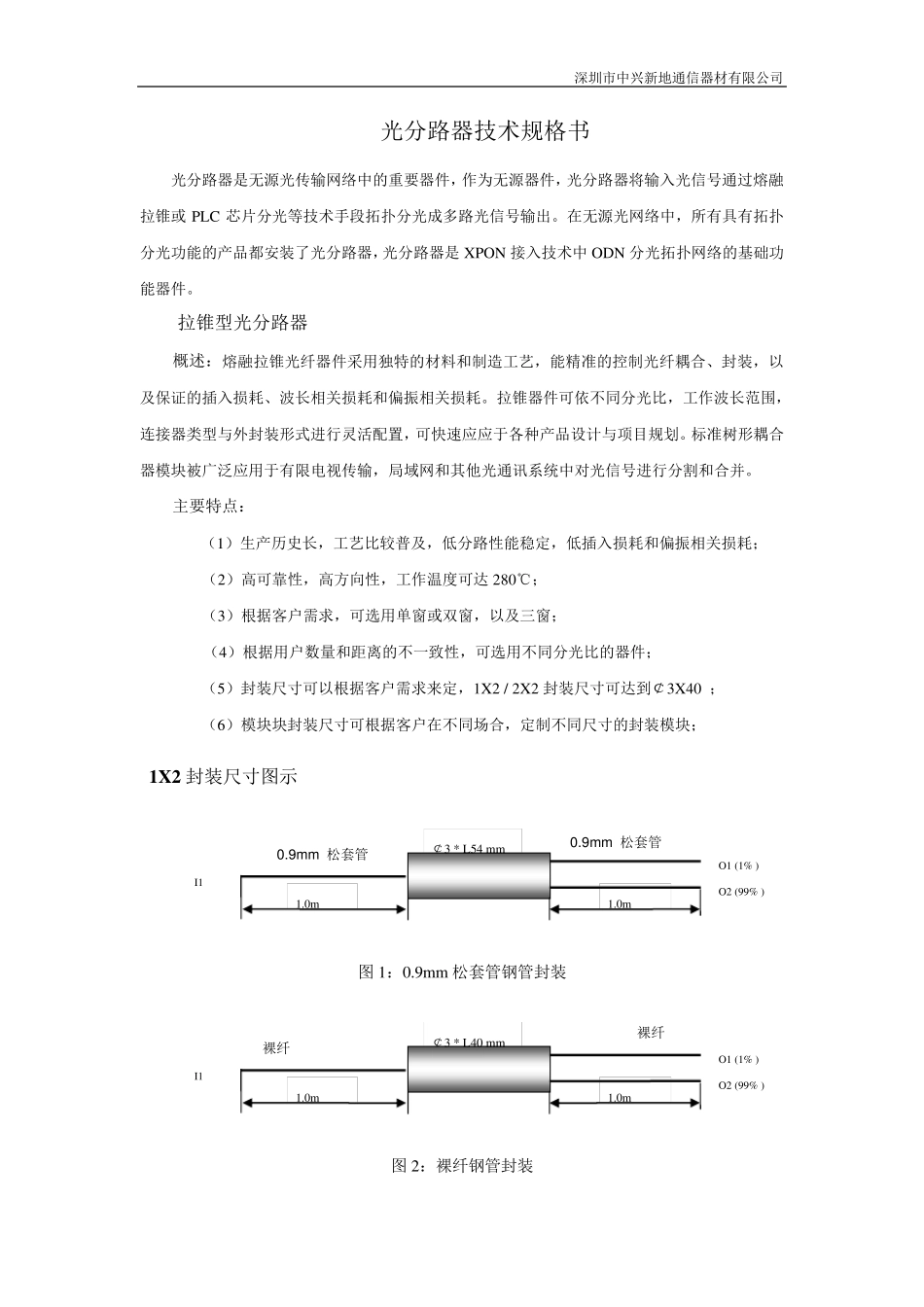

1/7
光分路器技术规格书_第2页

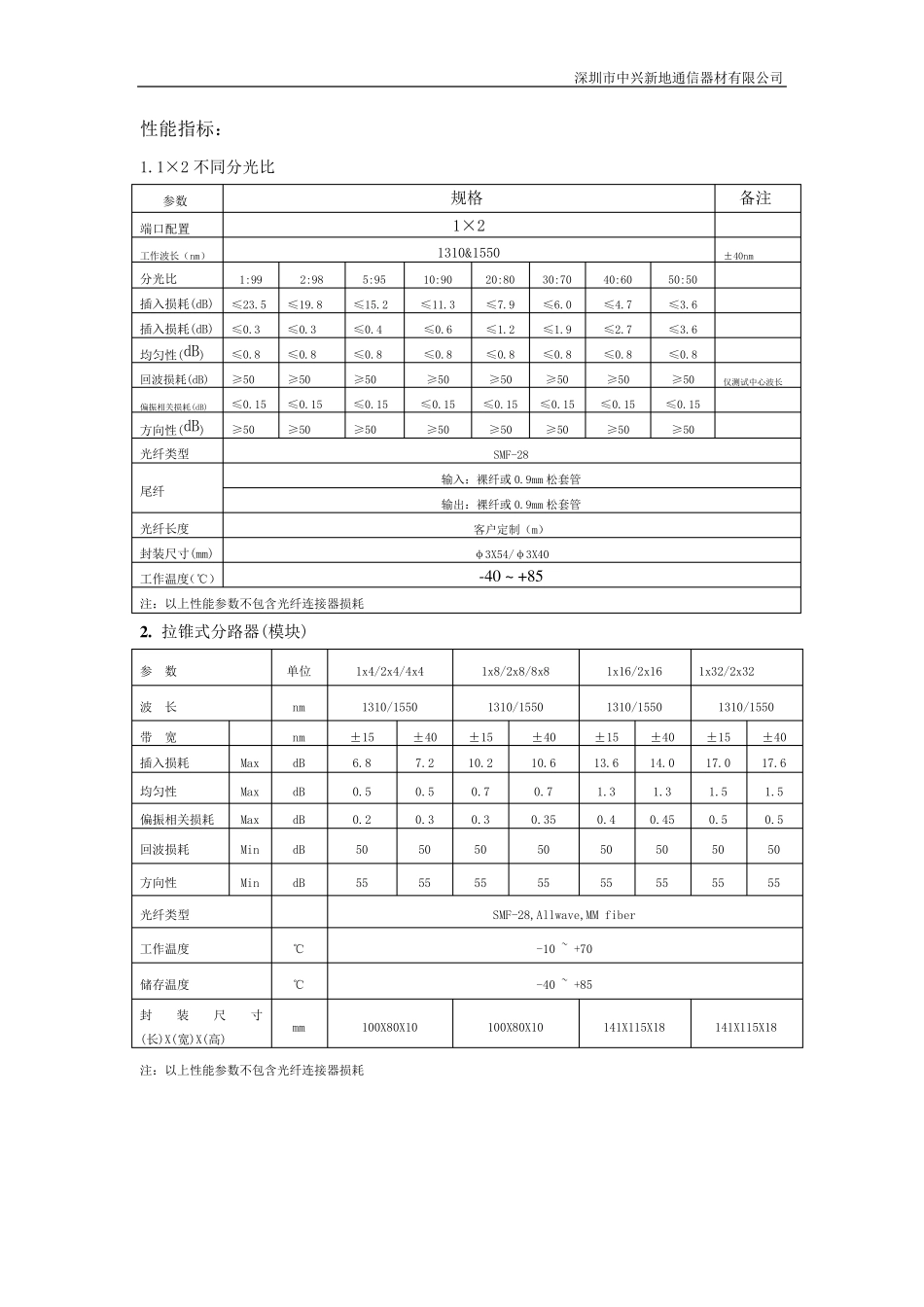

2/7
光分路器技术规格书_第3页

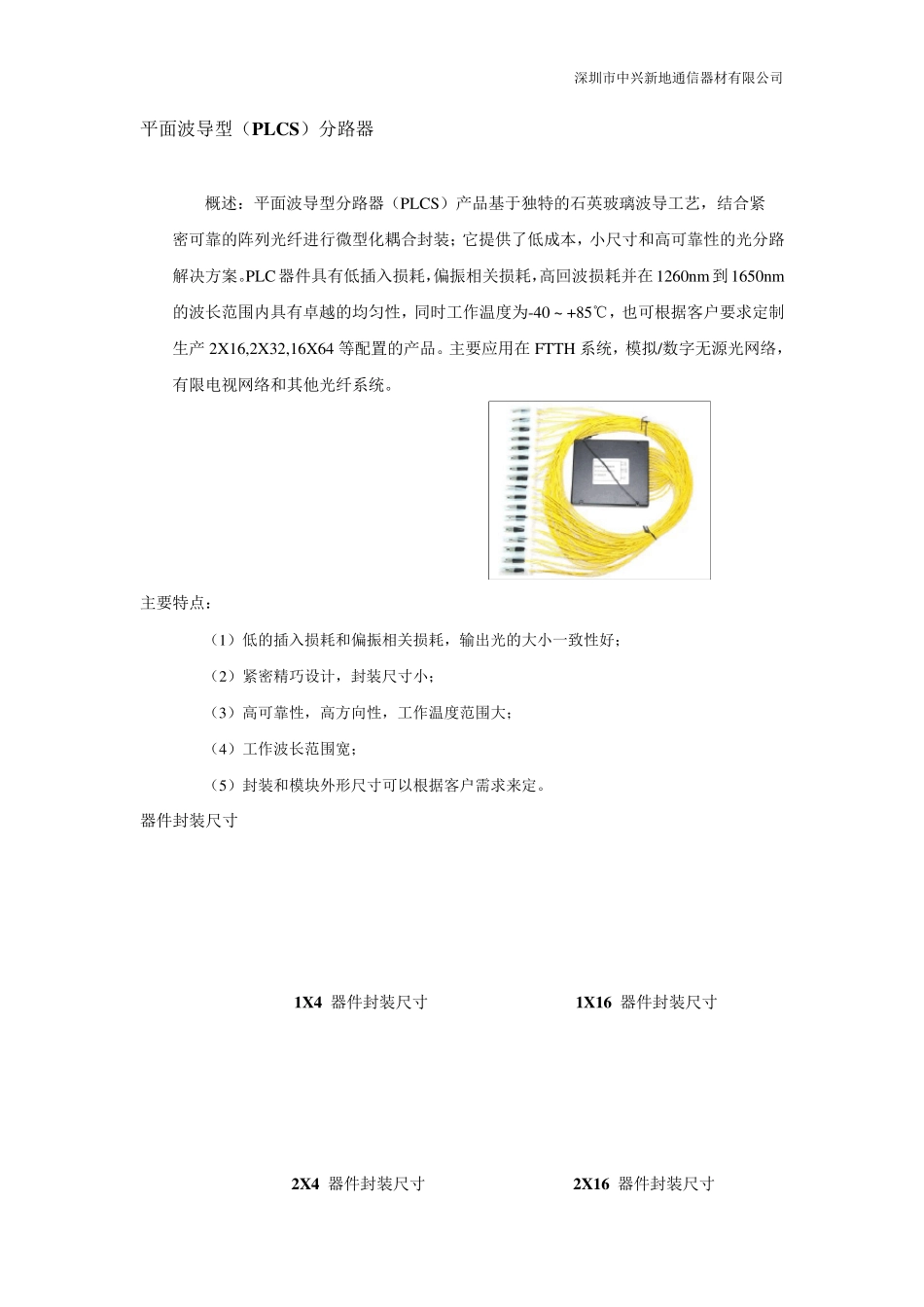

3/7
深圳市中兴新地通信器材有限公司 光分路器技术规格书 光分路器是无源光传输网络中的重要器件,作为无源器件,光分路器将输入光信号通过熔融拉锥或 PLC 芯片分光等技术手段拓扑分光成多路光信号输出。在无源光网络中,所有具有拓扑分光功能的产品都安装了光分路器,光分路器是 XPON 接入技术中 ODN 分光拓扑网络的基础功能器件。 拉锥型光分路器 概述:熔融拉锥光纤器件采用独特的材料和制造工艺,能精准的控制光纤耦合、封装,以及保证的插入损耗、波长相关损耗和偏振相关损耗。拉锥器件可依不同分光比,工作波长范围,连接器类型与外封装形式进行灵活配置,可快速应应于各种产品设计与项目规划。标准树形耦合器模块被广泛应用于有限电视传输,局域网和其他光通讯系统中对光信号进行分割和合并。 主要特点: (1)生产历史长,工艺比较普及,低分路性能稳定,低插入损耗和偏振相关损耗; (2)高可靠性,高方向性,工作温度可达280℃; (3)根据客户需求,可选用单窗或双窗,以及三窗; (4)根据用户数量和距离的不一致性,可选用不同分光比的器件; (5)封装尺寸可以根据客户需求来定,1X2 / 2X2 封装尺寸可达到¢3X40 ; (6)模块块封装尺寸可根据客户在不同场合,定制不同尺寸的封装模块; 1X 2 封装尺寸图示 图 1:0.9mm 松套管钢管封装 图 2:裸纤钢管封装 ¢3 * L40 mm 1.0m 1.0m O2 (99% ) I1 O1 (1% ) 裸纤 裸纤 ¢3 * L54 mm 1.0m 1.0m O2 (99% ) I1 O1 (1% ) 0.9m m 松套管 0.9m m 松套管 深圳市中兴新地通信器材有限公司 性能指标: 1.1×2 不同分光比 参数 规格 备注 端口配置 1×2 工作波长(nm) 1310&1550 ±40nm 分光比 1:99 2:98 5:95 10:90 20:80 30:70 40:60 50:50 插入损耗(dB) ≤23.5 ≤19.8 ≤15.2 ≤11.3 ≤7.9 ≤6.0 ≤4.7 ≤3.6 插入损耗(dB) ≤0.3 ≤0.3 ≤0.4 ≤0.6 ≤1.2 ≤1.9 ≤2.7 ≤3.6 均匀性(dB) ≤0.8 ≤0.8 ≤0.8 ≤0.8 ≤0.8 ≤0.8 ≤0.8 ≤0.8 回波损耗(dB) ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 仅测试中心波长 偏振相关损耗(dB) ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 方向性(dB) ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 光纤类型 SMF-28 尾纤 输入:裸纤或 0.9mm 松套管 输出:裸纤或 0.9mm 松套管 光纤长度 客...
