光学经纬仪知识点

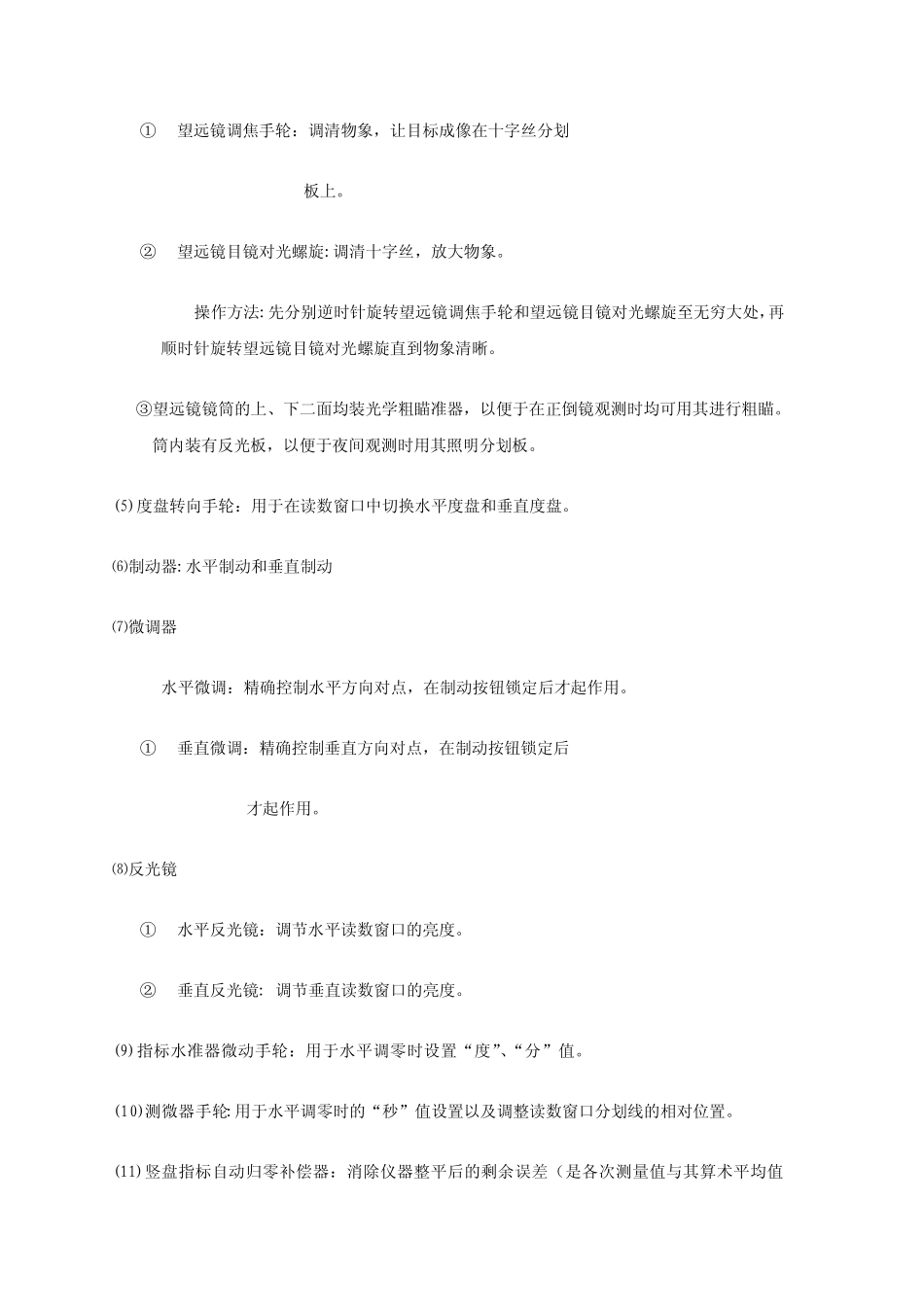

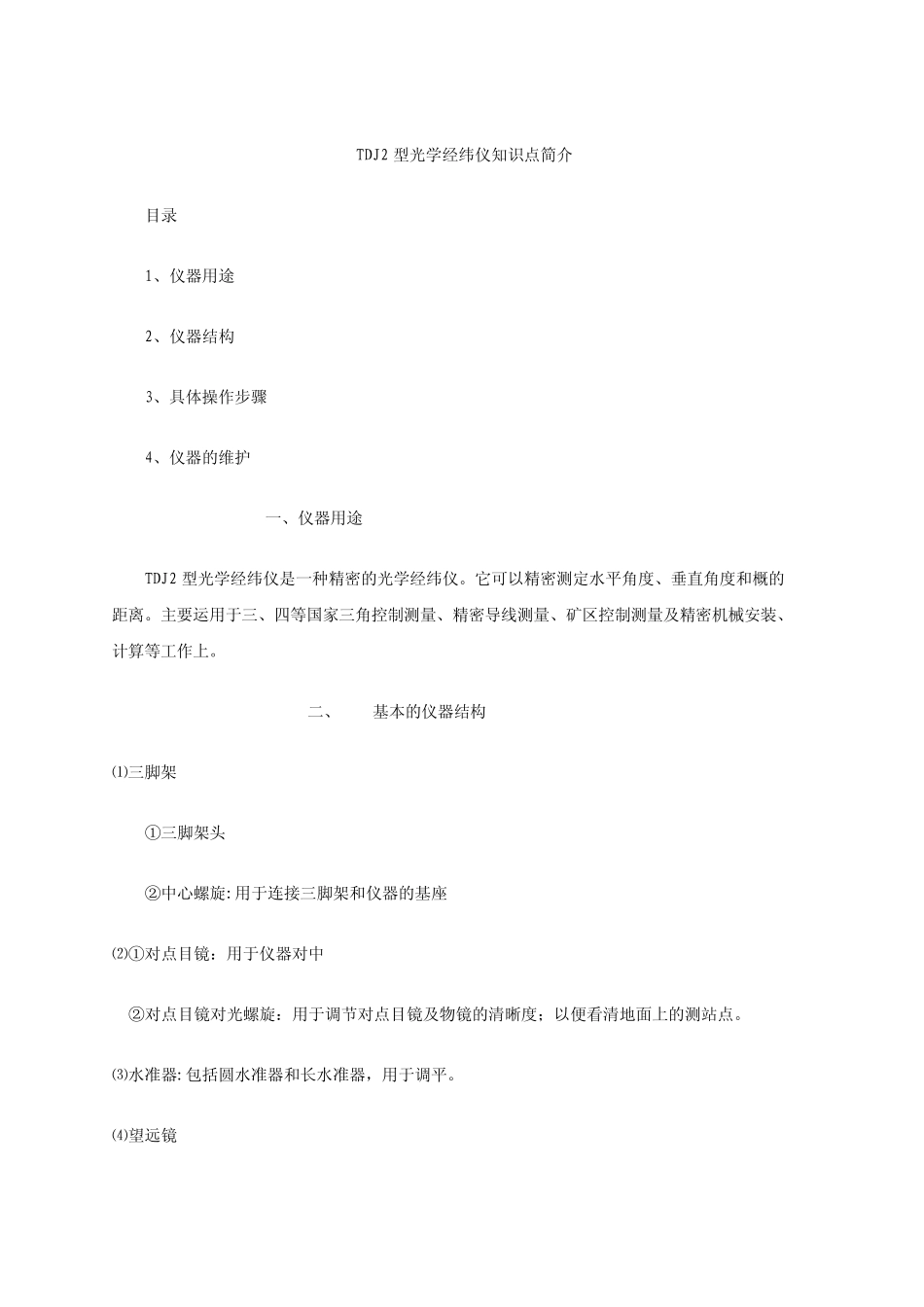

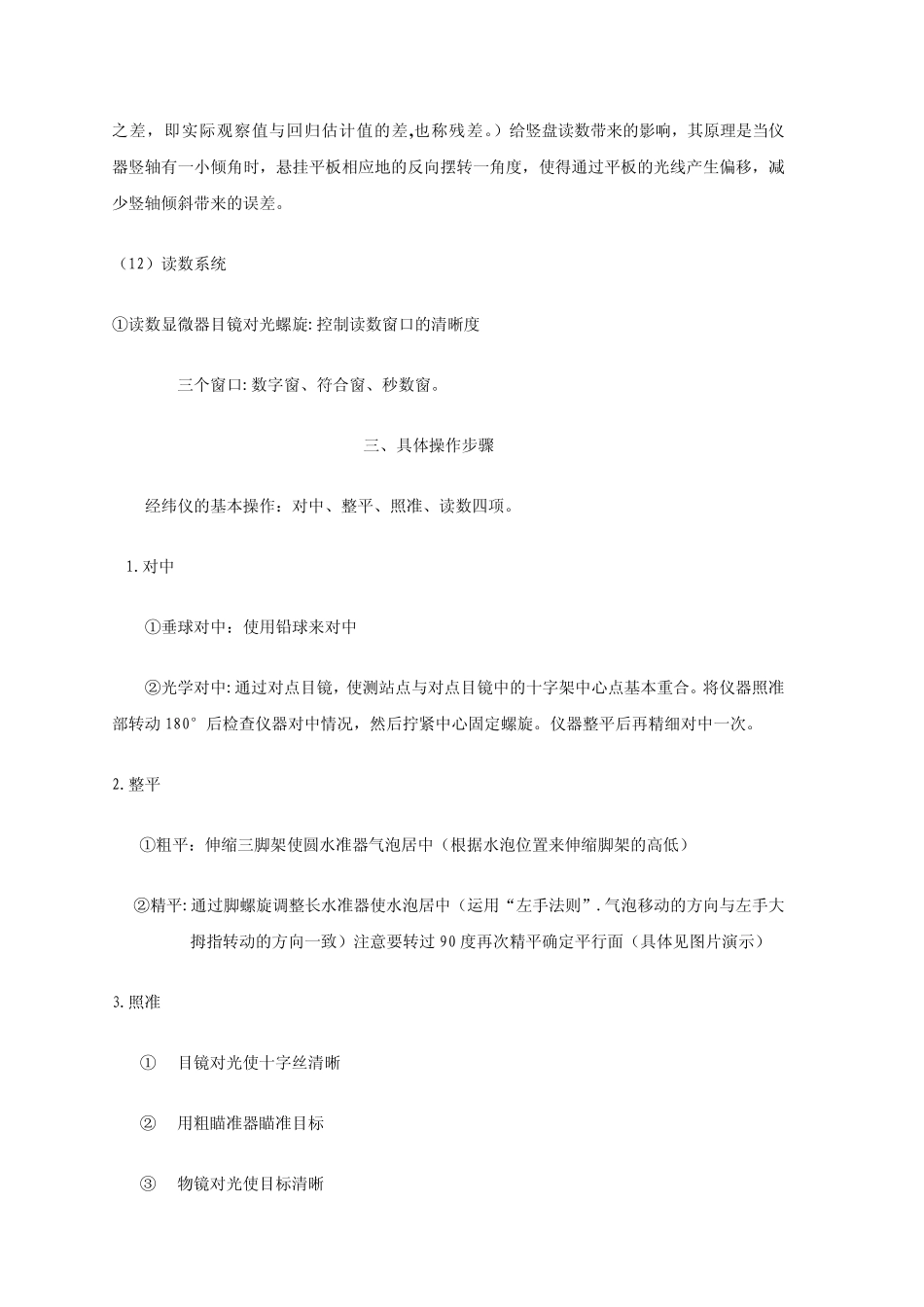

TDJ2 型光学经纬仪知识点简介 目录 1、仪器用途 2、仪器结构 3、具体操作步骤 4、仪器的维护 一、仪器用途 TDJ2 型光学经纬仪是一种精密的光学经纬仪。它可以精密测定水平角度、垂直角度和概的距离。主要运用于三、四等国家三角控制测量、精密导线测量、矿区控制测量及精密机械安装、计算等工作上。 二、 基本的仪器结构 ⑴三脚架 ①三脚架头 ②中心螺旋:用于连接三脚架和仪器的基座 ⑵①对点目镜：用于仪器对中 ②对点目镜对光螺旋：用于调节对点目镜及物镜的清晰度；以便看清地面上的测站点。 ⑶水准器:包括圆水准器和长水准器，用于调平。 ⑷望远镜 ① 望远镜调焦手轮：调清物象，让目标成像在十字丝分划 板上。 ② 望远镜目镜对光螺旋:调清十字丝，放大物象。 操作方法:先分别逆时针旋转望远镜调焦手轮和望远镜目镜对光螺旋至无穷大处，再顺时针旋转望远镜目镜对光螺旋直到物象清晰。 ③望远镜镜筒的上、下二面均装光学粗瞄准器，以便于在正倒镜观测时均可用其进行粗瞄。筒内装有反光板，以便于夜间观测时用其照明分划板。 (5)度盘转向手轮：用于在读数窗口中切换水平度盘和垂直度盘。 ⑹制动器:水平制动和垂直制动 ⑺微调器 水平微调：精确控制水平方向对点，在制动按钮锁定后才起作用。 ① 垂直微调：精确控制垂直方向对点，在制动按钮锁定后 才起作用。 ⑻反光镜 ① 水平反光镜：调节水平读数窗口的亮度。 ② 垂直反光镜: 调节垂直读数窗口的亮度。 (9)指标水准器微动手轮：用于水平调零时设置“度”、“分”值。 (10)测微器手轮:用于水平调零时的“秒”值设置以及调整读数窗口分划线的相对位置。 (11)竖盘指标自动归零补偿器：消除仪器整平后的剩余误差（是各次测量值与其算术平均值 之差，即实际观察值与回归估计值的差,也称残差。）给竖盘读数带来的影响，其原理是当仪器竖轴有一小倾角时，悬挂平板相应地的反向摆转一角度，使得通过平板的光线产生偏移，减少竖轴倾斜带来的误差。 （12）读数系统 ①读数显微器目镜对光螺旋:控制读数窗口的清晰度 三个窗口:数字窗、符合窗、秒数窗。 三、具体操作步骤 经纬仪的基本操作：对中、整平、照准、读数四项。 1.对中 ①垂球对中：使用铅球来对中 ②光学对中:通过对点目镜，使测站点与对点目镜中的十字架中心点基本重合。将仪器照准部转动180°后检查仪器对中情况，然后拧紧中心固定螺旋。仪器整平后再精细对中一次。 2.整平 ①粗平：伸缩...
