光源原理考题答案

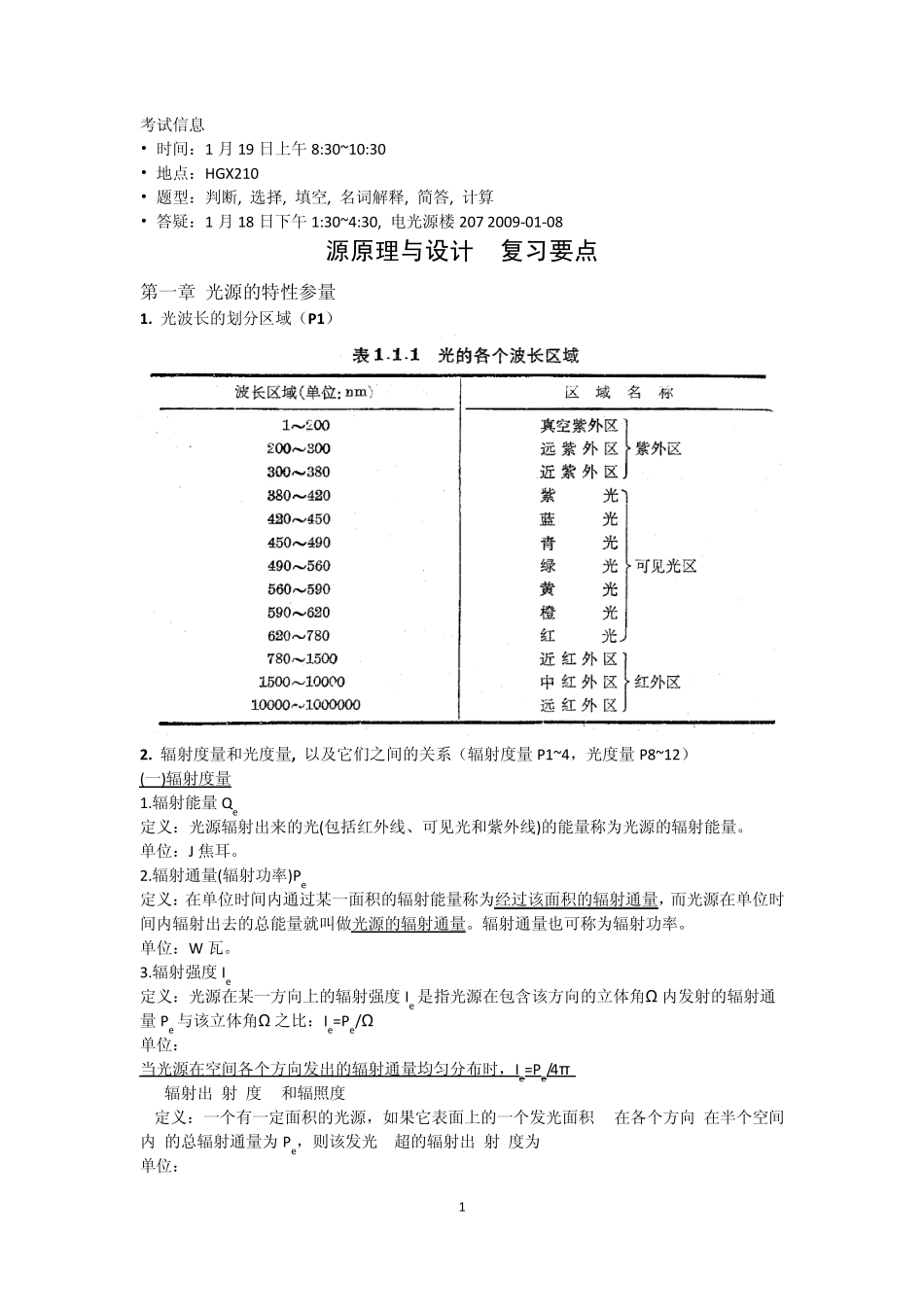

光源原理考题答案_第1页
1/15
光源原理考题答案_第2页
2/15
光源原理考题答案_第3页
3/15
1 考试信息 • 时间:1 月19 日上午8:30~10:30 • 地点:HGX210 • 题型:判断, 选择, 填空, 名词解释, 简答, 计算 • 答疑:1 月18 日下午1:30~4:30, 电光源楼207 2009-01-08 源原理与设计, 复习要点 第一章 光源的特性参量 1. 光波长的划分区域(P1) 2. 辐射度量和光度量, 以及它们之间的关系(辐射度量P1~4,光度量P8~12) (一)辐射度量 1.辐射能量Qe 定义:光源辐射出来的光(包括红外线、可见光和紫外线)的能量称为光源的辐射能量。 单位:J 焦耳。 2.辐射通量(辐射功率)Pe 定义:在单位时间内通过某一面积的辐射能量称为经过该面积的辐射通量,而光源在单位时 间内辐射出去的总能量就叫做光源的辐射通量。辐射通量也可称为辐射功率。 单位:W 瓦。 3.辐射强度Ie 定义:光源在某一方向上的辐射强度Ie 是指光源在包含该方向的立体角Ω 内发射的辐射通 量Pe 与该立体角Ω 之比:Ie=Pe/Ω 单位:W/sr 当光源在空间各个方向发出的辐射通量均匀分布时,Ie=Pe/4π 4. 辐射出(射)度Me和辐照度Ee Me定义:一个有一定面积的光源,如果它表面上的一个发光面积 S在各个方向(在半个空间内)的总辐射通量为 Pe,则该发光S超的辐射出(射)度为 Me=Pe/S 单位:W/m2 2 Ee定义:表示物体被辐射程度的量称为辐照度Ee。它是每单位面积上所接收到的辐射通量数,即Ee=dPe/dS’( s’表示接收器的面积元) 5.辐射量度Le 定义:光源在给定方向上的辐射亮度Le(φ ,θ )是光源在该方向上的单位投影面积、在单位立体角中的辐射通量即Le(φ ,θ )= Pe(φ ,θ )/(S*cosθ *Ω )S 代表发光面的面积,θ是在给定方向和发光面法线之间的夹角,Ω 是给定方向的立体角,Pe(φ ,θ )是在该立体角内的辐射通量。 单位:W/(m2*sr) Le(φ ,θ )通常与方向有关,若 Le(φ ,θ )不随方向而变,则 Ie(φ ,θ )正比于 cosθ ,即Ie(φ ,θ )=I0cosθ 。满足上式的特殊辐射体称为余弦辐射体,黑体就是这样的辐射体。 对于余弦辐射体,有 Me=π Le 6. 光谱辐射量(辐射量的光谱密度) 光谱辐射通量 定义:光源发出的光在每单位波长间隔内的辐射通量称为光谱辐射通量(简称谱辐通,也可称为辐射通量的光谱密度)Pλ ,Pλ =Δ Pe/Δ λ ,单位:W/m 光谱辐射出(射)度 定义:光源发出的光在每单位波长间隔内的辐射出度称为光谱辐射出(射)度Mλ =dMe (λ )/dλ ,单位...
