光电传输原理

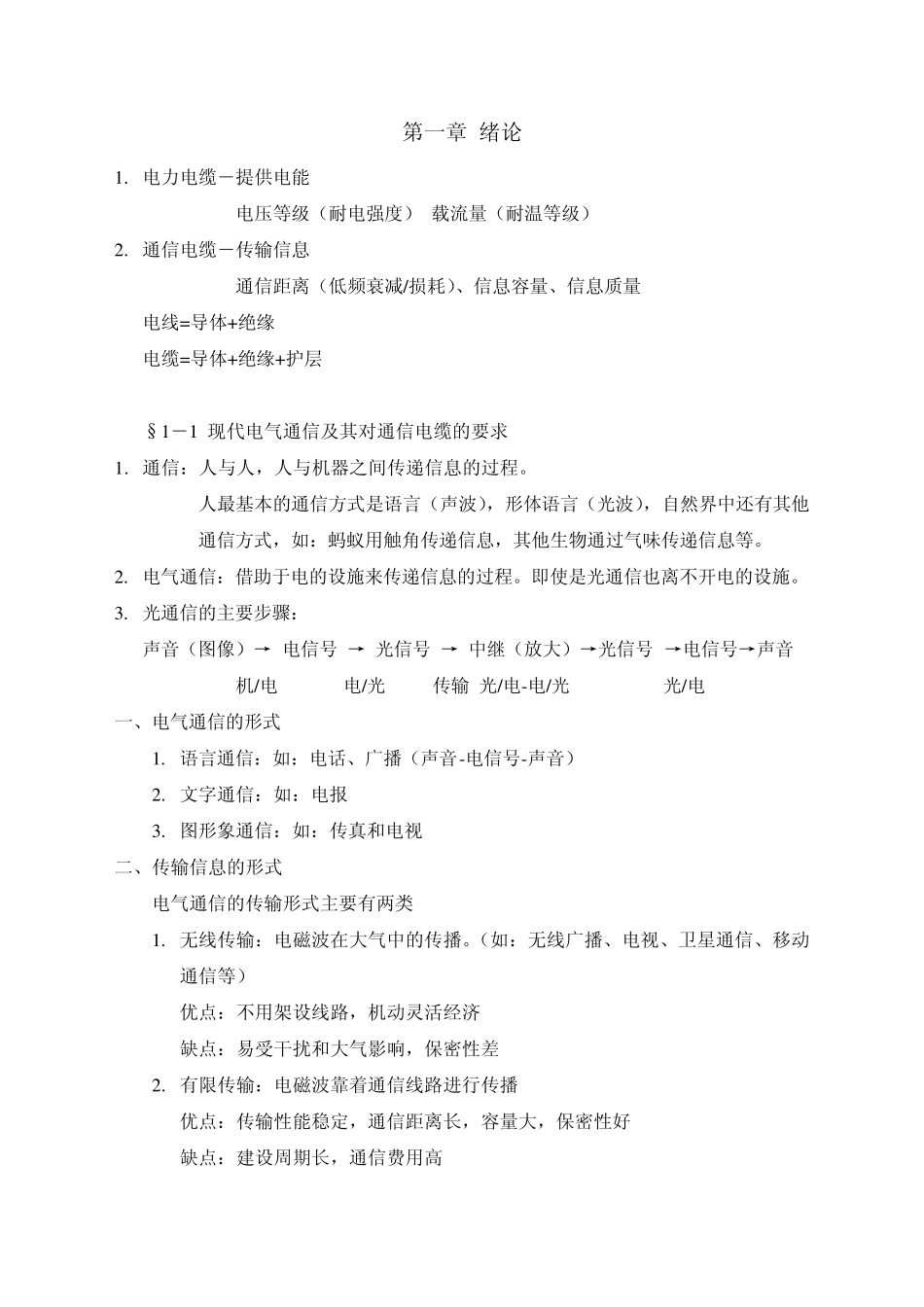

第一章 绪论 1. 电力电缆―提供电能 电压等级（耐电强度） 载流量（耐温等级） 2. 通信电缆―传输信息 通信距离（低频衰减/损耗）、信息容量、信息质量 电线=导体+绝缘 电缆=导体+绝缘+护层 §1―1 现代电气通信及其对通信电缆的要求 1. 通信：人与人，人与机器之间传递信息的过程。 人最基本的通信方式是语言（声波），形体语言（光波），自然界中还有其他通信方式，如：蚂蚁用触角传递信息，其他生物通过气味传递信息等。 2. 电气通信：借助于电的设施来传递信息的过程。即使是光通信也离不开电的设施。 3. 光通信的主要步骤： 声音（图像）→ 电信号 → 光信号 → 中继（放大）→光信号 →电信号→声音 机/电 电/光 传输 光/电-电/光 光/电 一、电气通信的形式 1. 语言通信：如：电话、广播（声音-电信号-声音） 2. 文字通信：如：电报 3. 图形象通信：如：传真和电视 二、传输信息的形式 电气通信的传输形式主要有两类 1. 无线传输：电磁波在大气中的传播。（如：无线广播、电视、卫星通信、移动通信等） 优点：不用架设线路，机动灵活经济 缺点：易受干扰和大气影响，保密性差 2. 有限传输：电磁波靠着通信线路进行传播 优点：传输性能稳定，通信距离长，容量大，保密性好 缺点：建设周期长，通信费用高 三、有限通信的线路种类 1. 架空明线：以气体作为导体的绝缘。远距离用3mm 左右铜线，近距离用铝线。 2. 对称电缆：双线回路。 对称：一个回路的两个导体对地位差相同。 对称电缆分为：对角线组，如星绞线组。 3. 同轴电缆：双线回路 同轴：内外导体同心，但在电气上不对称。 4. 金属波导：单线回路，分为圆形、矩形、椭圆形 工作原理：电磁波在管壁上反射而向前传输。 优点：容量大，距离长，不受电磁干扰 缺点：光的发射接收装置昂贵，中继复杂，分路接续困难 §1―2 有线通信线路的发展过程 主要过程：架空明线―对称电缆―增音机―载波通信―同轴电缆―波导―超导电缆 ―光缆 一、架空明线 最初最简单的有线通信形式 1. 单线：以大地为回路，只能单向发送，不能对话适用于野外作业，农村广播。 2. 双线：由于采用气体绝缘，同一线柱上不能设置太多的对数，为了防止干扰同一回路上，传输容量是有限的，且间隔一定距离，要进行交叉。 二、对称电缆 优点：与架空线相比，传输容量大，性能稳定，不易受干扰，保密性好，可埋地敷设。 缺点：采用实心绝缘时衰...
