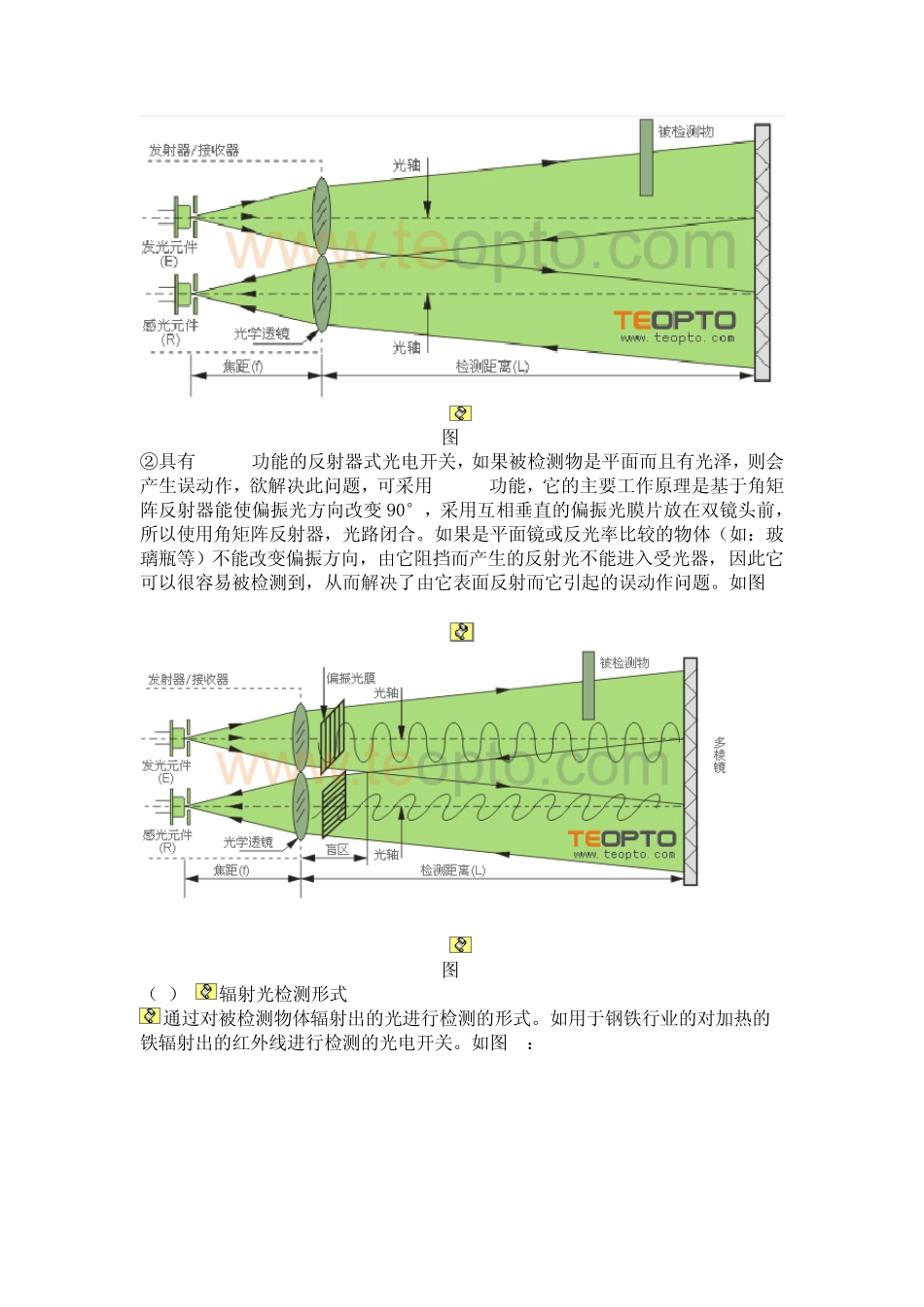

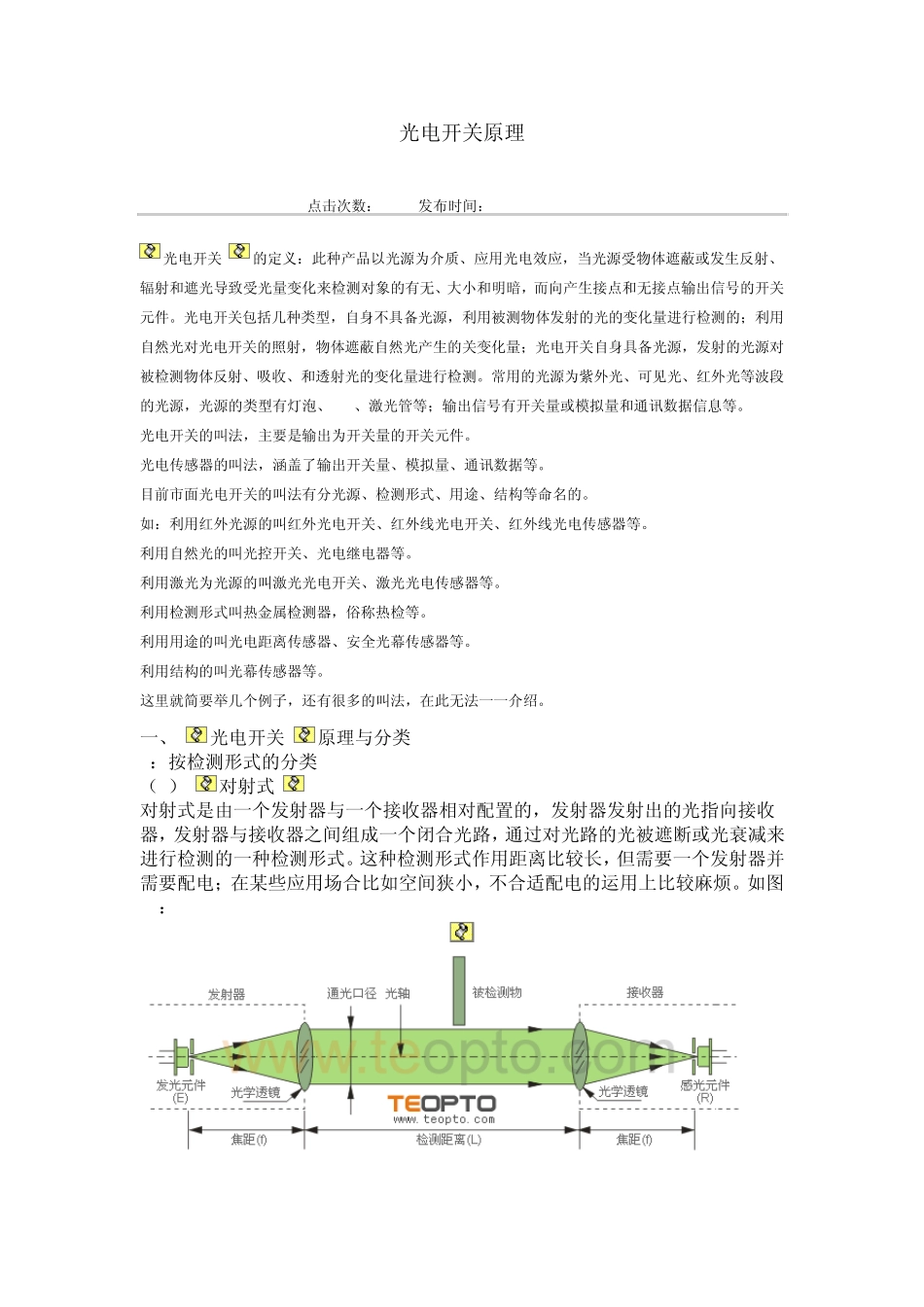

光电开关原理 点击次数：1870 发布时间：2009-3-7 10:24:36 光电开关 的定义：此种产品以光源为介质、应用光电效应，当光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无、大小和明暗，而向产生接点和无接点输出信号的开关元件。光电开关包括几种类型，自身不具备光源，利用被测物体发射的光的变化量进行检测的；利用自然光对光电开关的照射，物体遮蔽自然光产生的关变化量；光电开关自身具备光源，发射的光源对被检测物体反射、吸收、和透射光的变化量进行检测。常用的光源为紫外光、可见光、红外光等波段的光源，光源的类型有灯泡、LED、激光管等；输出信号有开关量或模拟量和通讯数据信息等。 光电开关的叫法，主要是输出为开关量的开关元件。 光电传感器的叫法，涵盖了输出开关量、模拟量、通讯数据等。 目前市面光电开关的叫法有分光源、检测形式、用途、结构等命名的。 如：利用红外光源的叫红外光电开关、红外线光电开关、红外线光电传感器等。 利用自然光的叫光控开关、光电继电器等。 利用激光为光源的叫激光光电开关、激光光电传感器等。 利用检测形式叫热金属检测器，俗称热检等。 利用用途的叫光电距离传感器、安全光幕传感器等。 利用结构的叫光幕传感器等。 这里就简要举几个例子，还有很多的叫法，在此无法一一介绍。 一、 光电开关 原理与分类 1：按检测形式的分类 （1） 对射式 对射式是由一个发射器与一个接收器相对配置的，发射器发射出的光指向接收器，发射器与接收器之间组成一个闭合光路，通过对光路的光被遮断或光衰减来进行检测的一种检测形式。这种检测形式作用距离比较长，但需要一个发射器并需要配电；在某些应用场合比如空间狭小，不合适配电的运用上比较麻烦。如图1a： 图1a ②发射器与接收器一体化，光传输为直流方式的非调制信号，主要小型缝隙光电开关，如U型、C型的槽型光电开关。如图1b: 图1b （2） 直接反射式 这种方式是把发射器与接收器构为一体，发射器发射的光直接照射到被检测物上，根据反射光的变化情况来进行检测的。可以说是近似人的眼睛的一种检测器。与对射式相比作用距离比较短，只需要单线配电即可，属于通用检测器。如图2： 图2 （3） 镜面反射式 ①这种方式是把发射器与接收器构为一体，光电开关对置反角矩阵射镜，发射器的光被反射镜后反馈回接收器， 光电开关 与角矩阵反射镜（多棱镜）形成闭合光路，通过对光路的光被遮断或光衰减来进...
