光立方设计说明书

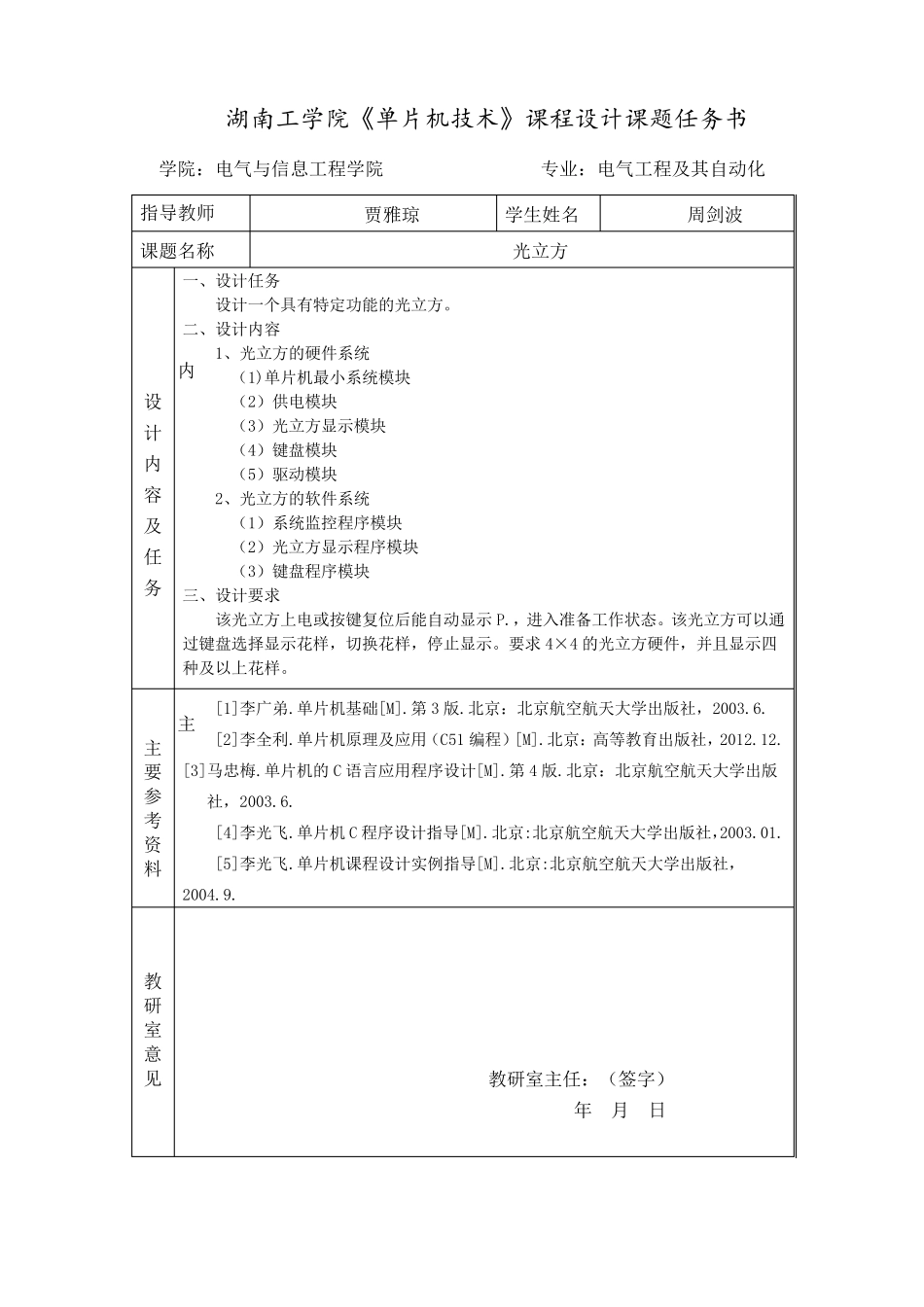

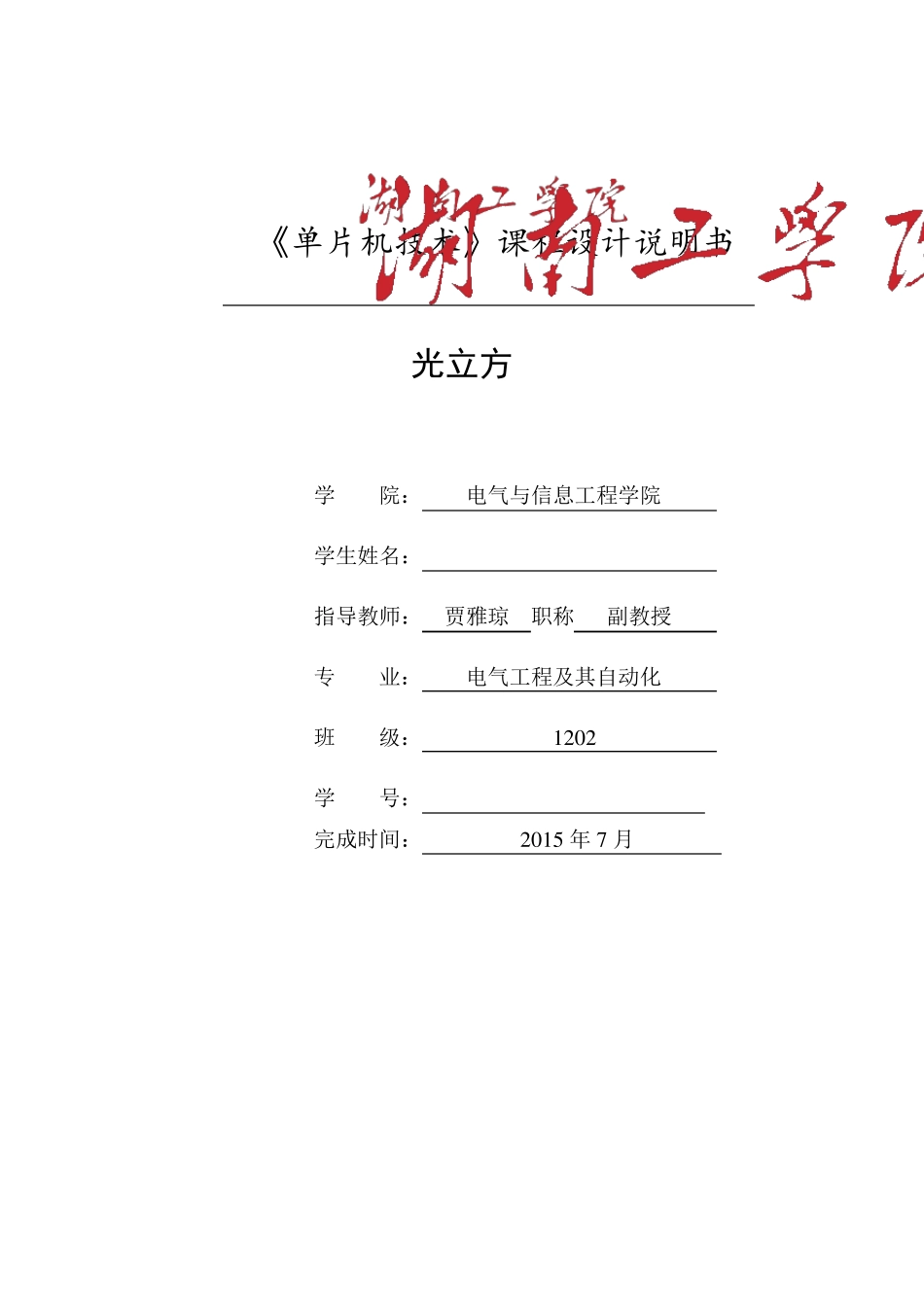

《单片机技术》课程设计说明书 光立方 学 院： 电气与信息工程学院 学生姓名： *** 指导教师： 贾雅琼 职称 副教授 专 业： 电气工程及其自动化 班 级： 1 2 0 2 学 号： ********** 完成时间： 2 0 1 5 年 7 月 湖南工学院《单片机技术》课程设计课题任务书 学院：电气与信息工程学院 专业：电气工程及其自动化 指导教师 贾雅琼 学生姓名 周剑波 课题名称 光立方 内设计内容及任务 一、设计任务 设计一个具有特定功能的光立方。 二、设计内容 1、光立方的硬件系统 （1)单片机最小系统模块 （2）供电模块 （3）光立方显示模块 （4）键盘模块 （5）驱动模块 2、光立方的软件系统 （1）系统监控程序模块 （2）光立方显示程序模块 （3）键盘程序模块 三、设计要求 该光立方上电或按键复位后能自动显示P.，进入准备工作状态。该光立方可以通过键盘选择显示花样，切换花样，停止显示。要求4×4 的光立方硬件，并且显示四种及以上花样。 主主要参考资料 [1]李广弟.单片机基础[M].第 3 版.北京：北京航空航天大学出版社，2003.6. [2]李全利.单片机原理及应用（C51 编程）[M].北京：高等教育出版社，2012.12. [3]马忠梅.单片机的C 语言应用程序设计[M].第 4 版.北京：北京航空航天大学出版社，2003.6. [4]李光飞.单片机C 程序设计指导[M].北京:北京航空航天大学出版社，2003.01. [5]李光飞.单片机课程设计实例指导[M].北京:北京航空航天大学出版社，2004.9. 教研室意见 教研室主任：（签字） 年 月 日 I 摘 要 当今社会，随着电子行业的不断发展，单片机的应用从根本上改变了传统的控制系统设计思想和设计方法，已广泛的应用在工业自动化、通信、自动检测、信息家电、电力电子航空航天等各个方面。成为现代生产和生活中不可缺少的一部分。 设计采用4*4*4 的光立方模式，硬件主要分为七个模块：主控模块、驱动模块、显示模块、键盘模块、电源模块、复位模块、下载模块。采用的主控芯片为AT89S52 芯片，驱动电路是采用了常用74HC573 数字芯片,设计采用C 语言编程，通过单片机I/O 口控制LED 的亮灭，采用延时控制LED 亮灭时间，最终使得整个立体展现不同的造型和图案，使其变得美轮美奂、绚丽多彩。 关键词：光立方；AT89S52；74LS573 锁存器 II 目 录 1 绪论............................................................. 1 1.1 光立方的背景..............
