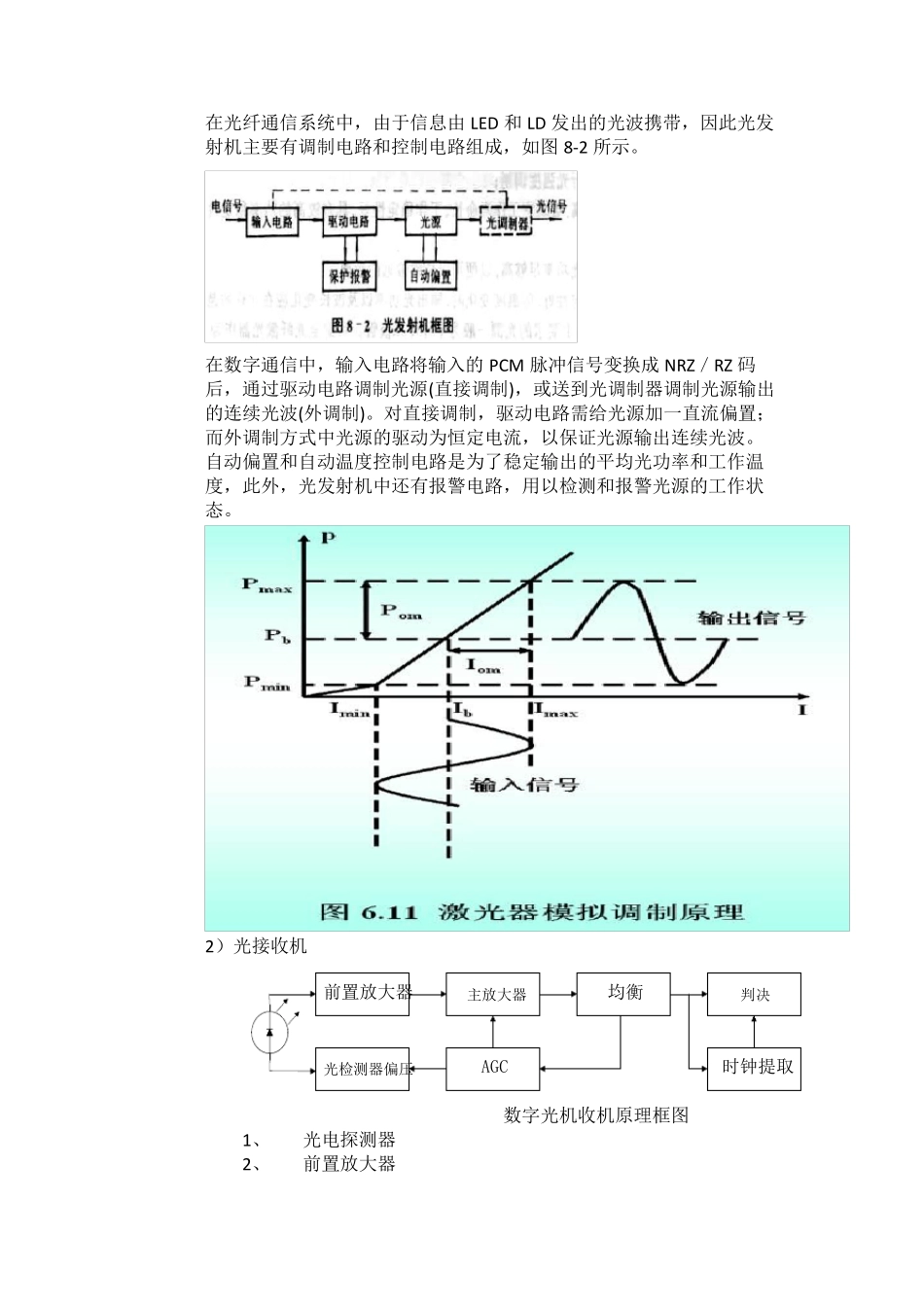

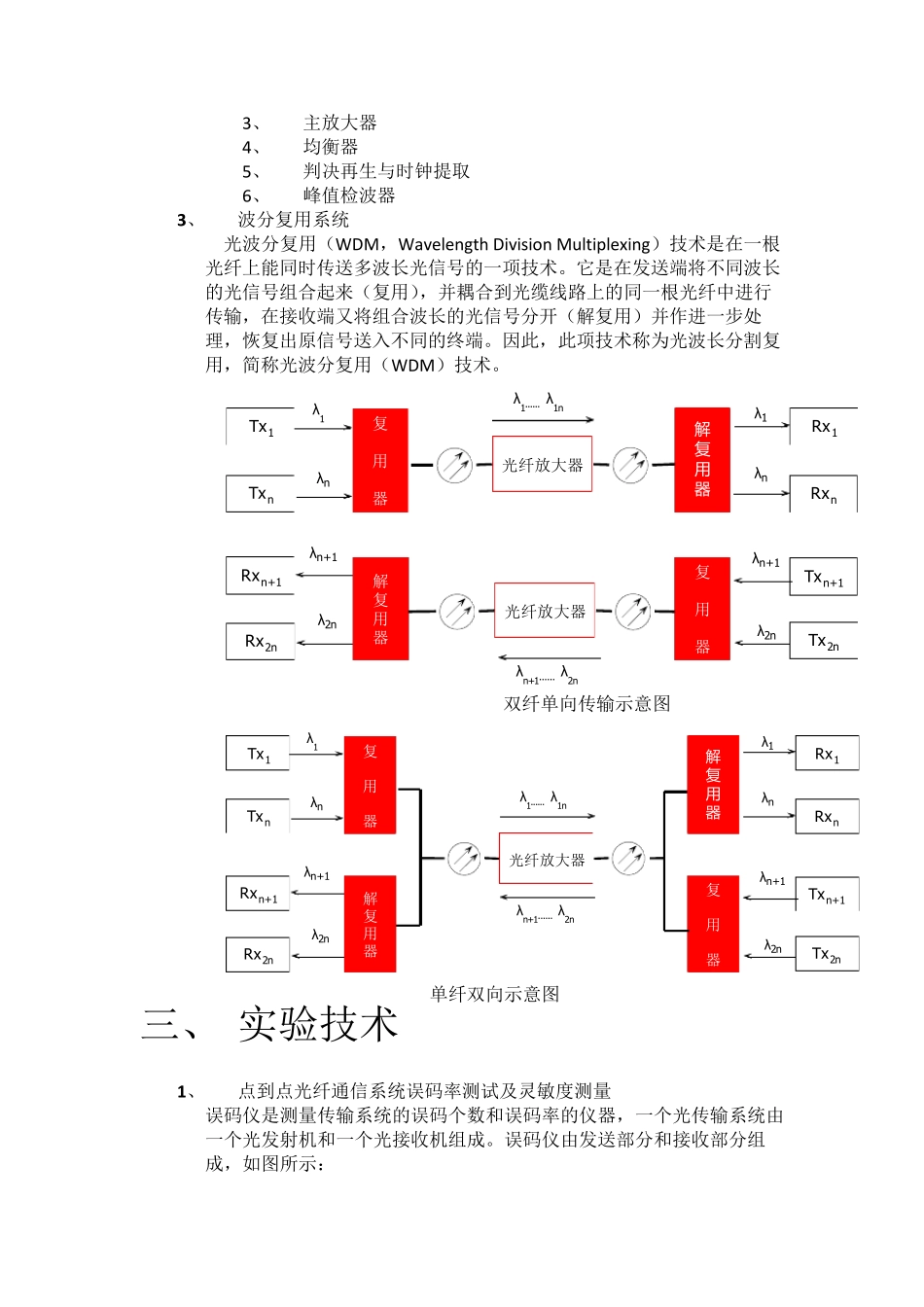

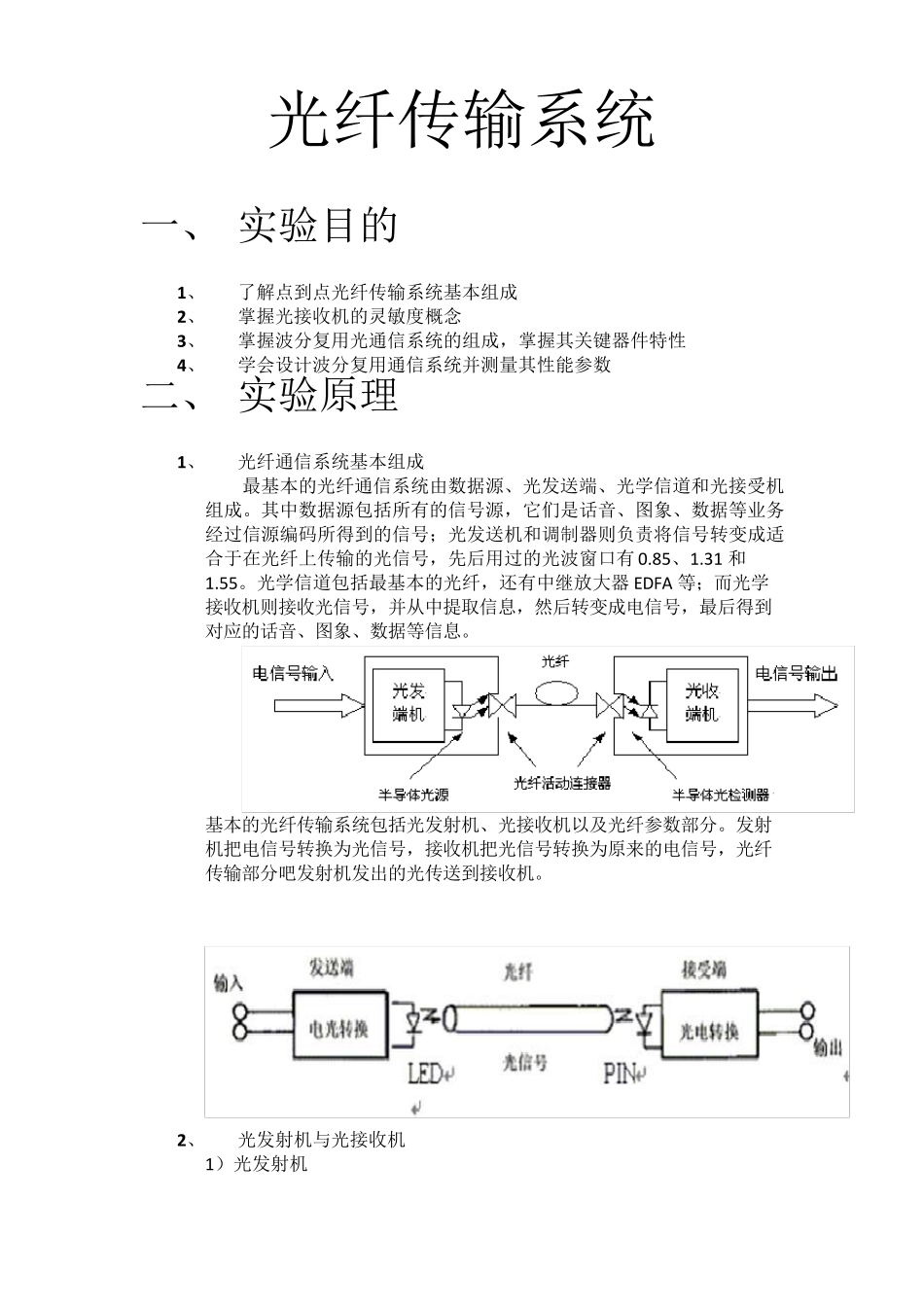

光纤传输系统 一、 实验目的 1、 了解点到点光纤传输系统基本组成 2、 掌握光接收机的灵敏度概念 3、 掌握波分复用光通信系统的组成，掌握其关键器件特性 4、 学会设计波分复用通信系统并测量其性能参数 二、 实验原理 1、 光纤通信系统基本组成 最基本的光纤通信系统由数据源、光发送端、光学信道和光接受机组成。其中数据源包括所有的信号源，它们是话音、图象、数据等业务经过信源编码所得到的信号；光发送机和调制器则负责将信号转变成适合于在光纤上传输的光信号，先后用过的光波窗口有 0.85、1.31 和1.55。光学信道包括最基本的光纤，还有中继放大器 EDFA 等；而光学接收机则接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。 基本的光纤传输系统包括光发射机、光接收机以及光纤参数部分。发射机把电信号转换为光信号，接收机把光信号转换为原来的电信号，光纤传输部分吧发射机发出的光传送到接收机。 2、 光发射机与光接收机 1）光发射机 在光纤通信系统中，由于信息由LED 和LD 发出的光波携带，因此光发射机主要有调制电路和控制电路组成，如图8-2 所示。 在数字通信中，输入电路将输入的PCM 脉冲信号变换成NRZ／RZ 码后，通过驱动电路调制光源(直接调制)，或送到光调制器调制光源输出的连续光波(外调制)。对直接调制，驱动电路需给光源加一直流偏置；而外调制方式中光源的驱动为恒定电流，以保证光源输出连续光波。 自动偏置和自动温度控制电路是为了稳定输出的平均光功率和工作温度，此外，光发射机中还有报警电路，用以检测和报警光源的工作状态。 2）光接收机 前置放大器主放大器均衡判决时钟提取光检测器偏压AGC 数字光机收机原理框图 1、 光电探测器 2、 前置放大器 3、 主放大器 4、 均衡器 5、 判决再生与时钟提取 6、 峰值检波器 3、 波分复用系统 光波分复用（WDM，Wavelength Division Multiplexing）技术是在一根光纤上能同时传送多波长光信号的一项技术。它是在发送端将不同波长的光信号组合起来（复用），并耦合到光缆线路上的同一根光纤中进行传输，在接收端又将组合波长的光信号分开（解复用）并作进一步处理，恢复出原信号送入不同的终端。因此，此项技术称为光波长分割复用，简称光波分复用（WDM）技术。 双纤单向传输示意图 单纤双向示意图 三、 实验技术 1、 点到点光纤通信系统误码率测试及灵敏度测量 误码仪是测量...
