光纤光缆的结构及其传输原理

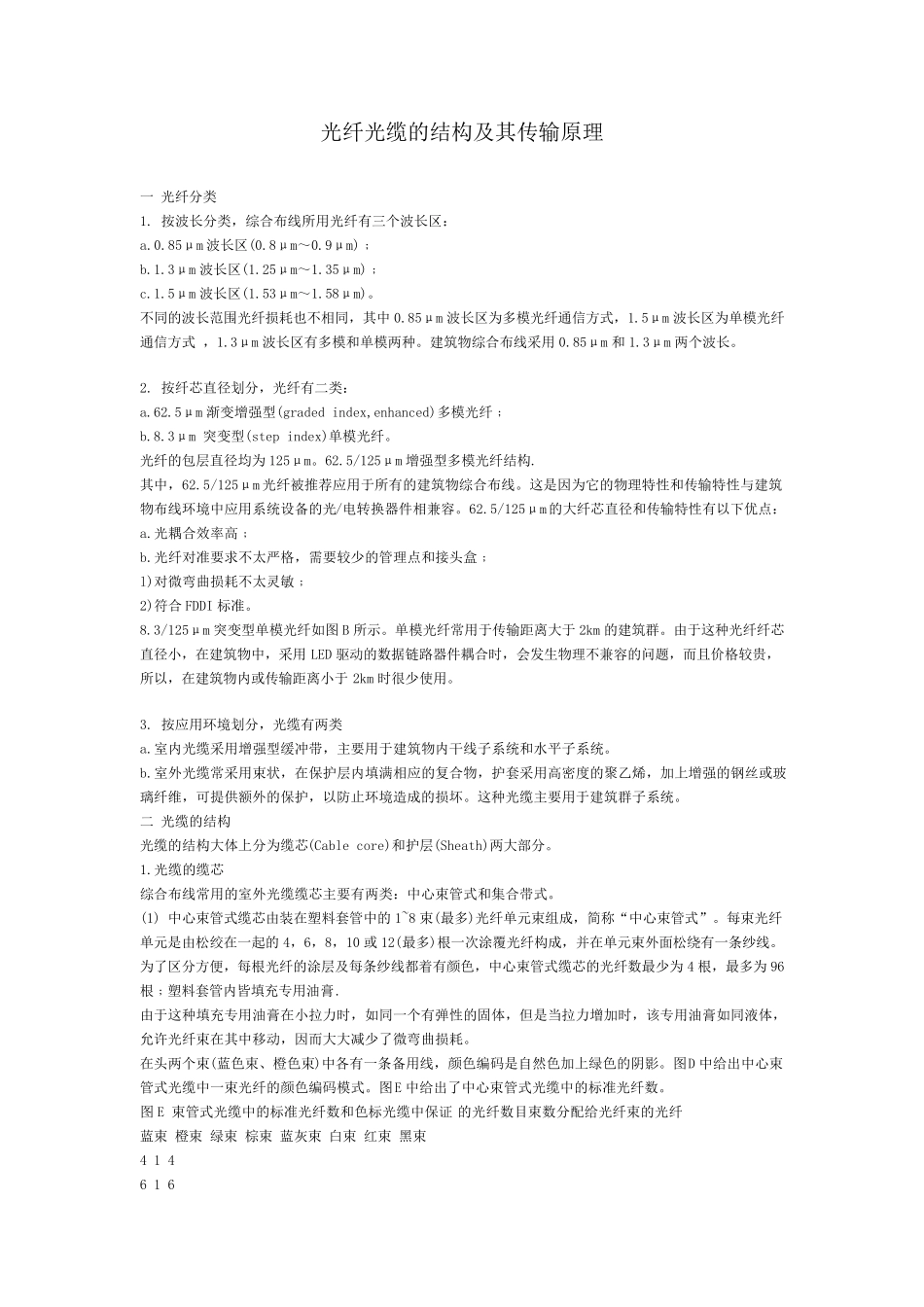

光纤光缆的结构及其传输原理_第1页
1/9

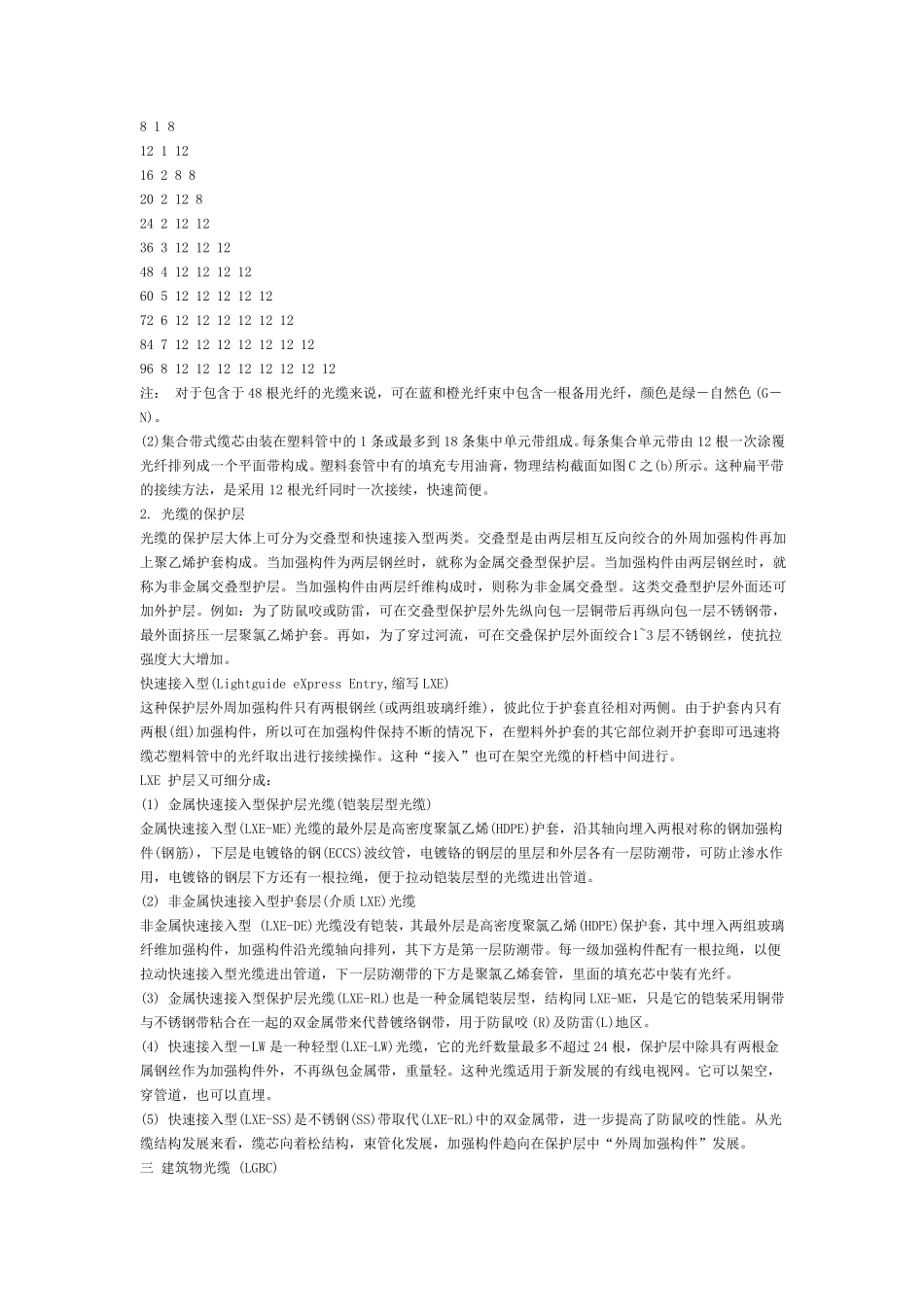

光纤光缆的结构及其传输原理_第2页
2/9

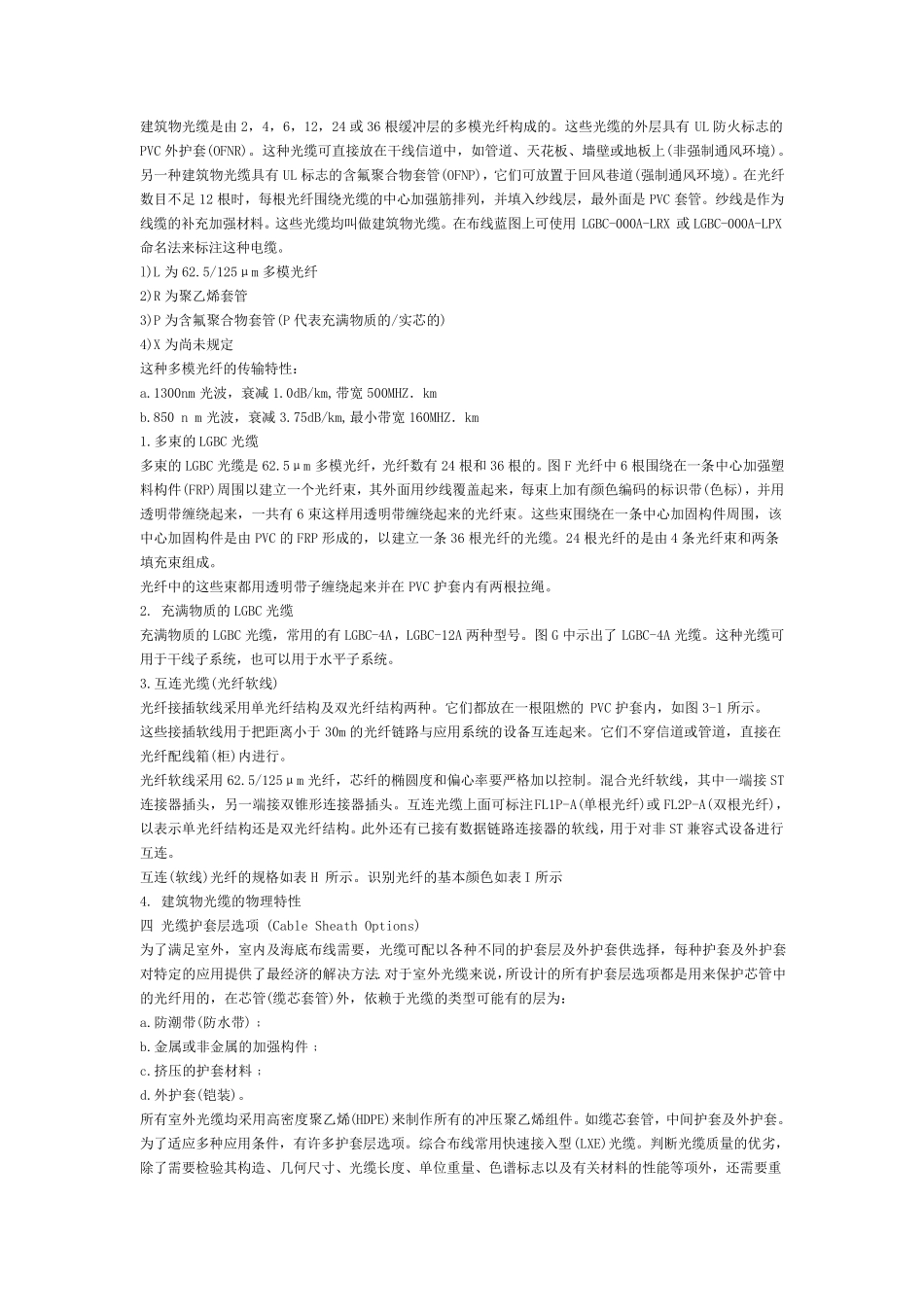

光纤光缆的结构及其传输原理_第3页
3/9
光纤光缆的结构及其传输原理 一 光纤分类 1. 按波长分类,综合布线所用光纤有三个波长区: a.0.85μm 波长区(0.8μm~0.9μm)﹔ b.1.3μm 波长区(1.25μm~1.35μm)﹔ c.1.5μm 波长区(1.53μm~1.58μm)。 不同的波长范围光纤损耗也不相同,其中 0.85μm 波长区为多模光纤通信方式,1.5μm 波长区为单模光纤通信方式 ,1.3μm 波长区有多模和单模两种。建筑物综合布线采用0.85μm 和 1.3μm 两个波长。 2. 按纤芯直径划分,光纤有二类: a.62.5μm 渐变增强型(graded index,enhanced)多模光纤﹔ b.8.3μm 突变型(step index)单模光纤。 光纤的包层直径均为 125μm。62.5/125μm 增强型多模光纤结构. 其中,62.5/125μm 光纤被推荐应用于所有的建筑物综合布线。这是因为它的物理特性和传输特性与建筑物布线环境中应用系统设备的光/电转换器件相兼容。62.5/125μm的大纤芯直径和传输特性有以下优点: a.光耦合效率高﹔ b.光纤对准要求不太严格,需要较少的管理点和接头盒﹔ l)对微弯曲损耗不太灵敏﹔ 2)符合FDDI 标准。 8.3/125μm 突变型单模光纤如图B 所示。单模光纤常用于传输距离大于 2km 的建筑群。由于这种光纤纤芯直径小,在建筑物中,采用LED 驱动的数据链路器件耦合时,会发生物理不兼容的问题,而且价格较贵,所以,在建筑物内或传输距离小于 2km 时很少使用。 3. 按应用环境划分,光缆有两类 a.室内光缆采用增强型缓冲带 ,主 要用于建筑物内干 线子 系统和水 平 子 系统。 b.室外 光缆常采用束 状 ,在保 护 层内填 满 相应的复 合物,护 套 采用高密 度 的聚 乙 烯 ,加 上 增强的钢 丝 或玻璃 纤维 ,可 提 供 额 外 的保 护 ,以防 止 环境造 成 的损坏 。这种光缆主 要用于建筑群子 系统。 二 光缆的结构 光缆的结构大体 上 分为缆芯(Cable core)和护 层(Sheath)两大部 分。 1.光缆的缆芯 综合布线常用的室外 光缆缆芯主 要有两类:中心 束 管式和集 合带 式。 (1) 中心 束 管式缆芯由装 在塑 料 套 管中的1~8 束 (最 多)光纤单元 束 组 成 ,简 称 “ 中心 束 管式” 。每 束 光纤单元 是由松 绞 在一起 的4,6,8,10 或12(最 多)根 一次 涂 覆 光纤构成 ,并 在单元 束 外 面 松 绕 有一条 纱 线。为了 区分方便 ,每 根 光纤的涂 层及每 条 纱 线都 着 有...
