光纤槽道技术标准

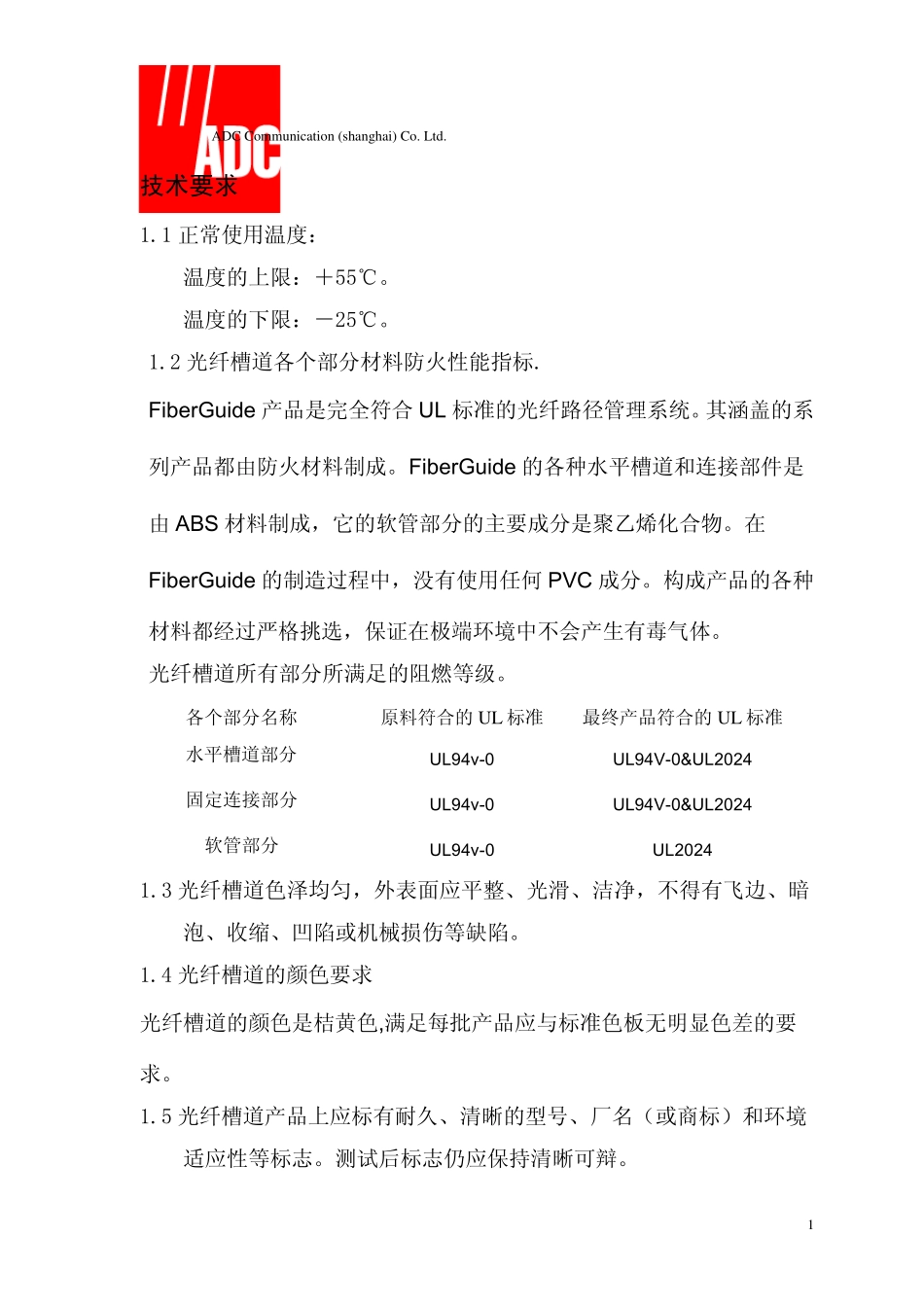

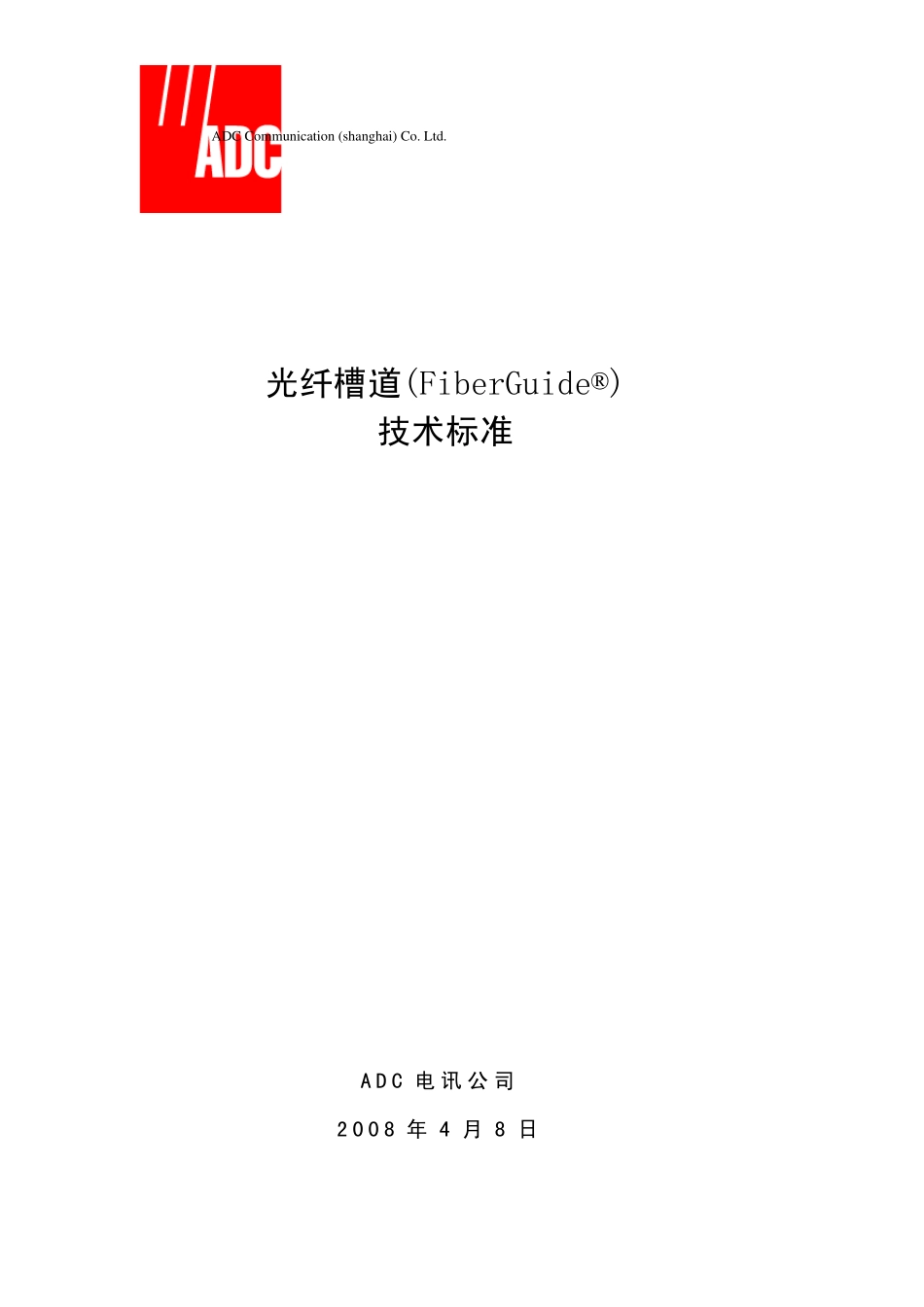

ADC Commu nication (shanghai) Co. Ltd. 光纤槽道(FiberGuide®) 技术标准 A D C 电 讯 公 司 2 0 0 8 年 4 月 8 日 ADC Commu nication (shanghai) Co. Ltd. 1技术要求 1.1 正常使用温度： 温度的上限：＋55℃。 温度的下限：－25℃。 1.2 光纤槽道各个部分材料防火性能指标. FiberGuide 产品是完全符合 UL 标准的光纤路径管理系统。其涵盖的系列产品都由防火材料制成。FiberGuide 的各种水平槽道和连接部件是由 ABS 材料制成，它的软管部分的主要成分是聚乙烯化合物。在FiberGuide 的制造过程中，没有使用任何 PVC 成分。构成产品的各种材料都经过严格挑选，保证在极端环境中不会产生有毒气体。 光纤槽道所有部分所满足的阻燃等级。 各个部分名称 原料符合的UL 标准 最终产品符合的UL 标准水平槽道部分 UL94v-0 UL94V-0&UL2024 固定连接部分 UL94v-0 UL94V-0&UL2024 软管部分 UL94v-0 UL2024 1.3 光纤槽道色泽均匀，外表面应平整、光滑、洁净，不得有飞边、暗泡、收缩、凹陷或机械损伤等缺陷。 1.4 光纤槽道的颜色要求 光纤槽道的颜色是桔黄色,满足每批产品应与标准色板无明显色差的要求。 1.5 光纤槽道产品上应标有耐久、清晰的型号、厂名（或商标） 和环境适 应性等标志 。测 试 后 标志 仍 应保持 清晰可 辩 。 ADC Commu nication (shanghai) Co. Ltd. 21.6 光纤槽道的设计实施要求。 在光纤槽道安装前,公司技术人员需要和用户的相关工作人员进行充分的沟通,确保光纤槽道的设计安装和机房实际情况相适应,并确保槽道系统能够随着机房通信容量的增加逐步扩展。 1.7 光纤槽道在恒定湿热试验前、后，其内外表面之间应能承受交流 500V（方均根值）工频正弦波电压持续 1min 的介电性能试验。试验中，不得出现绝缘击穿或表面闪烁现象。 1.8 光纤槽道应能承受低温试验。试验后，试样不得产生裂痕或脆断。 1.9 光纤槽道应能承受规定条件下的老化、冲击试验。试验后，试样不得产生裂痕或脆断。 1.10 光纤槽道应采用的固定支撑方式及强度要求： A、支撑式固定 支撑式固定又分两种，一种是中央式支撑，另一种是单侧支撑，ADC 公司提供的支撑组件包括支架、螺杆、螺杆与走线架的连接件。这两种支撑件的形状如 右 图 所 示 ，支撑件的螺杆可 以 固定在走线架上 或设备 机架顶 端 。 ADC Commu nication (shanghai) Co. Ltd. 3B...
