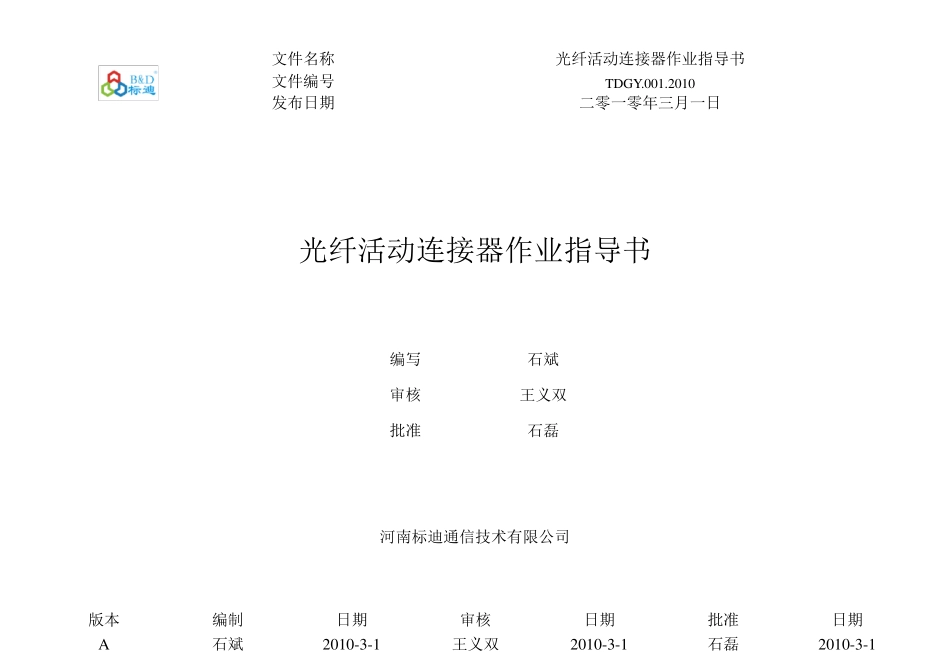

文件名称 光纤活动连接器作业指导书 文件编号 TDGY.001.2010 发布日期 二零一零年三月一日 版本 编制 日期 审核 日期 批准 日期 A 石斌 2010-3-1 王义双 2010-3-1 石磊 2010-3-1 光纤活动连接器作业指导书 编写 石斌 审核 王义双 批准 石磊 河南标迪通信技术有限公司 文件名称 光纤活动连接器作业指导书 文件编号 TDGY.001.2010 发布日期 二零一零年三月一日 版本 编制 日期 审核 日期 批准 日期 A 石斌 2010-3-1 王义双 2010-3-1 石磊 2010-3-1 1．目的 规范产品作业流程，统一各岗位作业之依据。 2.范围 针对：光纤活动连接器。 3.权责说明 本作业准则为光纤活动连接器作业依据。 4.定义 若有变更内容，以修订章节更新内容为准，新版文件与旧版文件相抵触的以新版文件为准。 5.作业流程图 裁线 穿散件 剥线 调胶 注胶 固化 端面检查 包装 切光纤 光学特性测试 组装 成品端面检查 研磨 端面复检 文件名称 光纤活动连接器作业指导书 文件编号 TDGY.001.2010 发布日期 二零一零年三月一日 版本 编制 日期 审核 日期 批准 日期 A 石斌 2010-3-1 王义双 2010-3-1 石磊 2010-3-1 工序 裁线 原材料 单芯光缆、双芯光缆、带状光缆、束状光缆 工具、设备 剪刀、绕线盘、电吹风、扳手、刀片、钳子、胶水、自动裁剪机 操作步骤 注意事项 相关操作步骤图示 单芯/双芯平行光缆 1．单芯纤采用自动裁剪机裁剪，操作方法可见裁剪机操作规程，见图9。 2．如手工落料可见图 1，图 2；将光缆用绕线盒盘起，绕成直径 16~18cm 的圈，两端留 0.6m, 如图 3。 3．将光缆挂于挂钩上如图 4。 带状光缆 根据任务单的要求将带状光纤加 2 厘米余量，按客户要求将空管加3cm 剪出相应长度装上带状光缆分支器如图 5~8 从上排左边起颜色依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。然后将扁平管按照客户要求总长减去实际落料空管长度进行落料。 束状光缆 按合同或任务单要求的长度加 2 厘米余量，按客户要求长度去掉外护层、剪去凯夫拉，套上热缩管，并圈成直径 16~18cm，具体要求请参照图 4。 1． 落料之前，请先察看光缆是否皱折，发现后必须剪去。 2． 光缆的弯曲度大于 3cm 的直径圆 3． 根据下料长度要求。 4． 光缆要剪齐 5． 光缆盘好后，两端留出 0.7米左右的余量。 6． 光缆不要落地。 7． 注意防止光缆...
