光纤链路现场认证测试

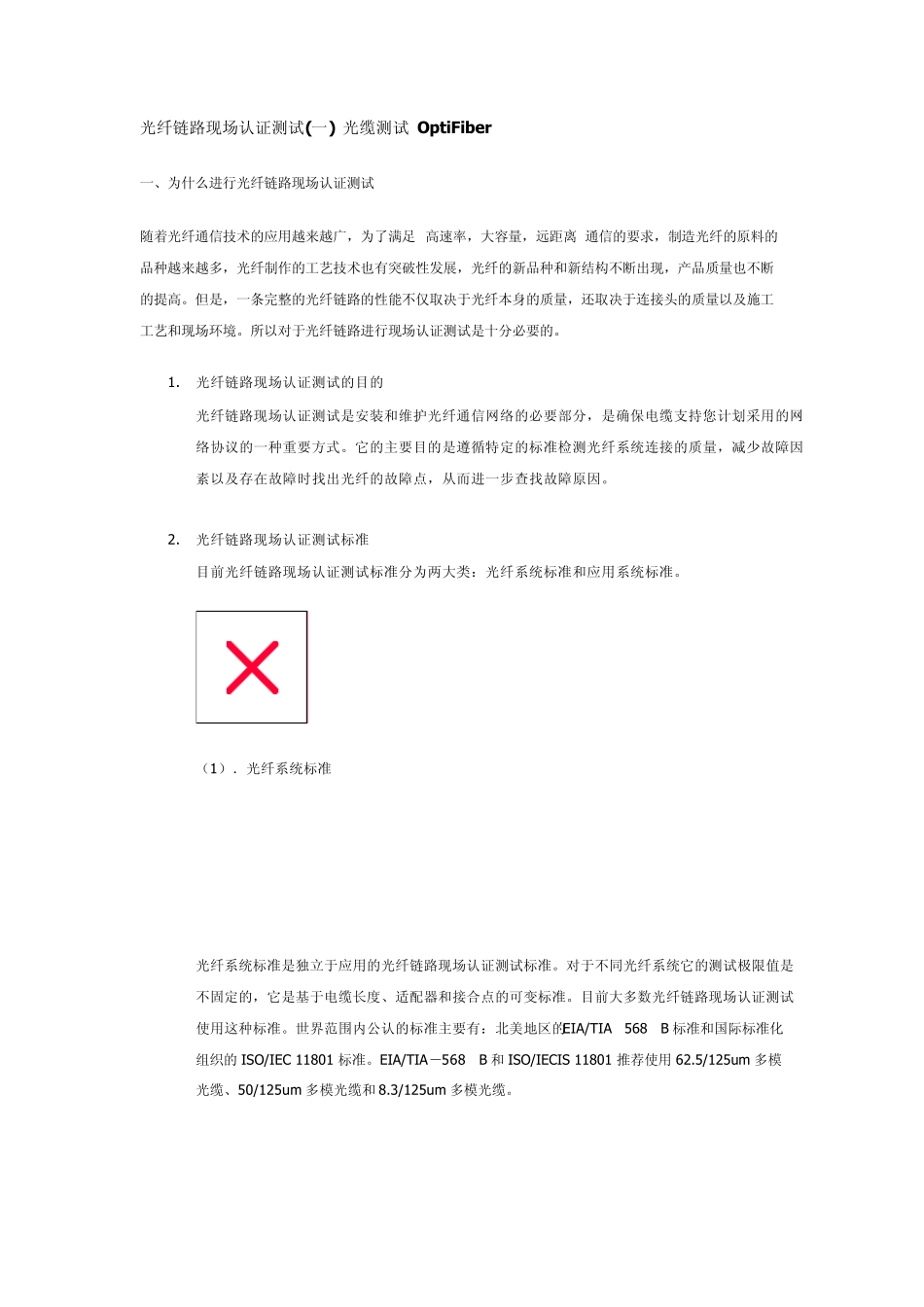

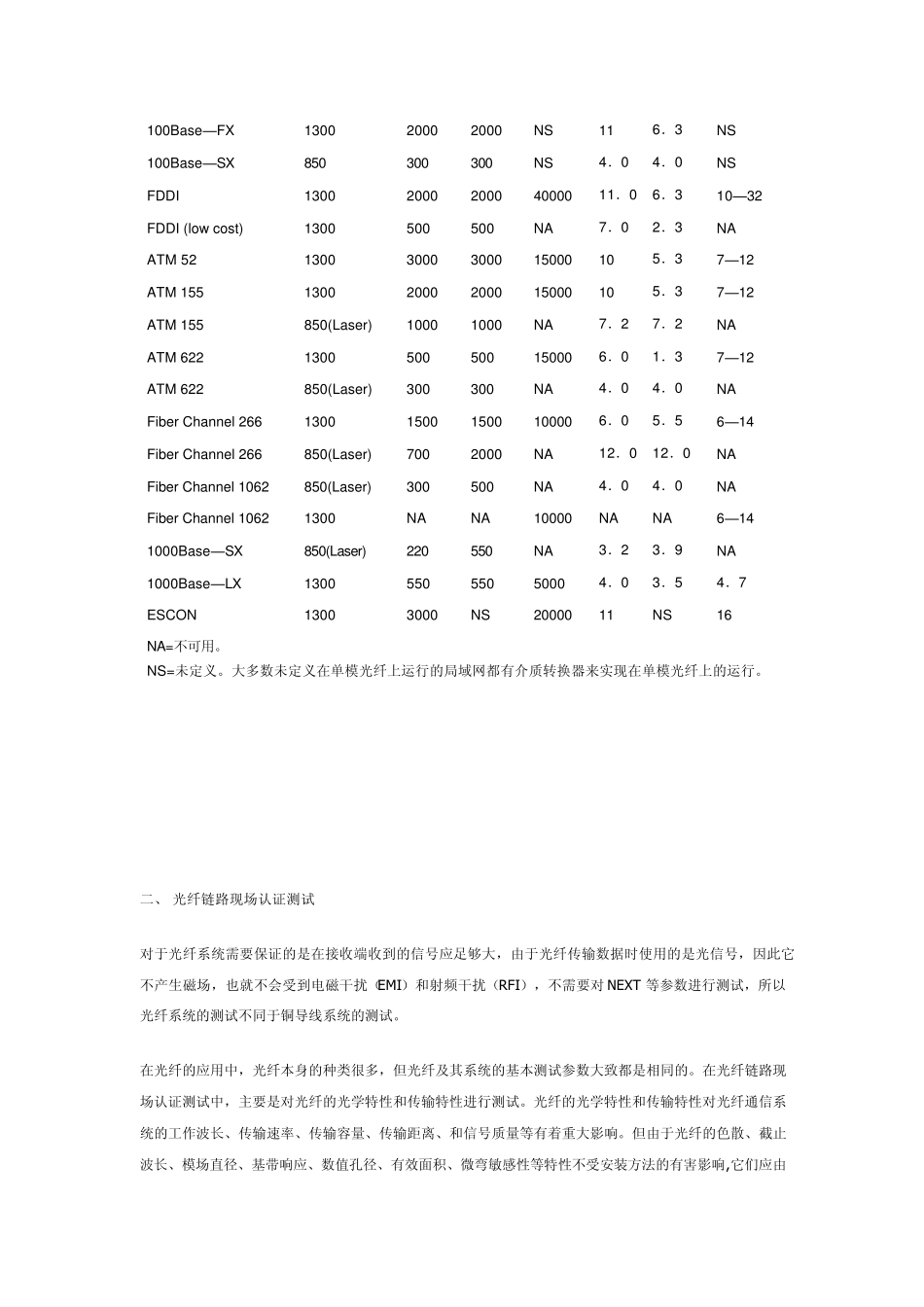

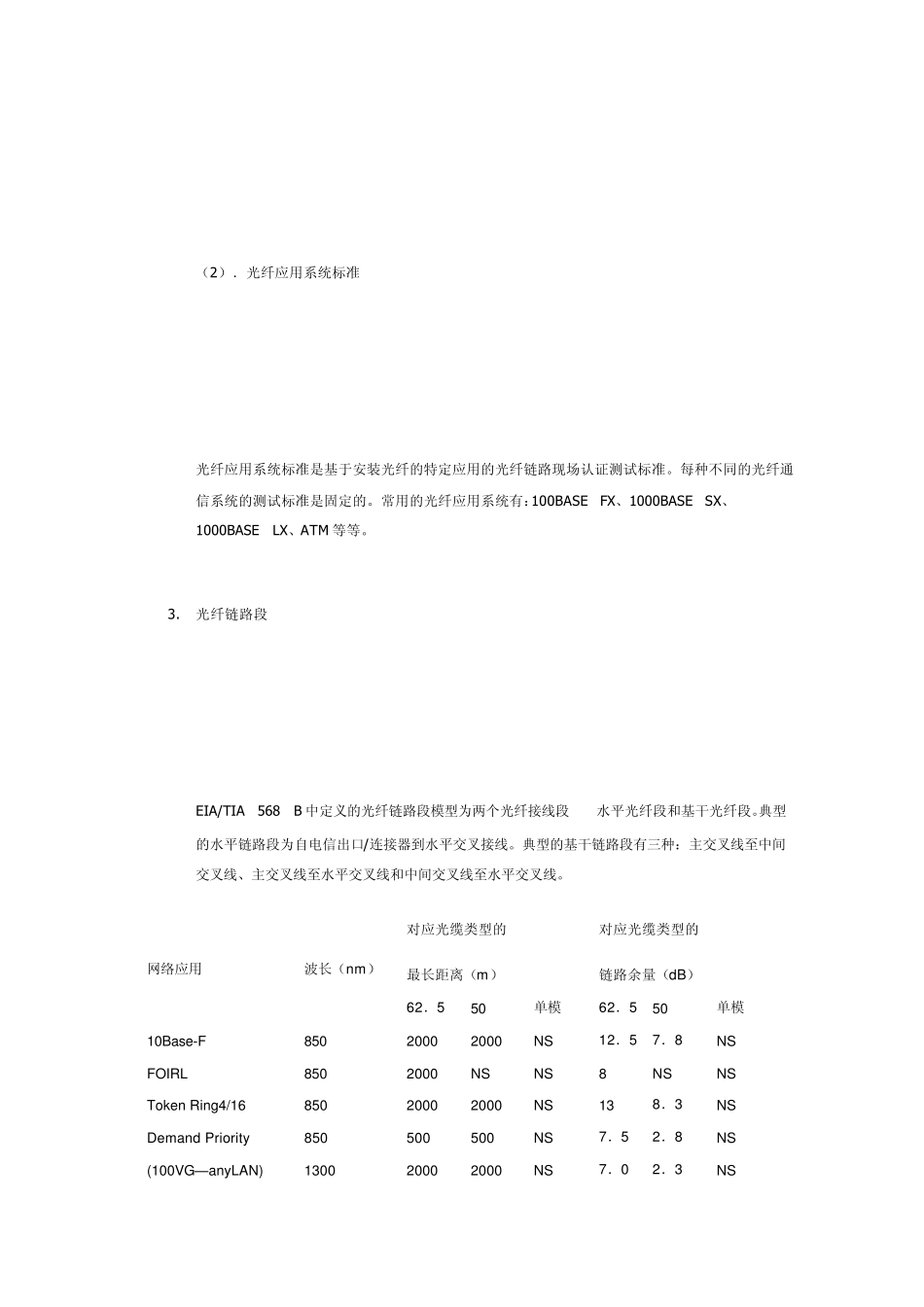

光纤链路现场认证测试(一) 光缆测试 OptiFiber 一、为什么进行光纤链路现场认证测试 随着光纤通信技术的应用越来越广，为了满足 “高速率，大容量，远距离”通信的要求，制造光纤的原料的品种越来越多，光纤制作的工艺技术也有突破性发展，光纤的新品种和新结构不断出现，产品质量也不断的提高。但是，一条完整的光纤链路的性能不仅取决于光纤本身的质量，还取决于连接头的质量以及施工工艺和现场环境。所以对于光纤链路进行现场认证测试是十分必要的。 1. 光纤链路现场认证测试的目的 光纤链路现场认证测试是安装和维护光纤通信网络的必要部分，是确保电缆支持您计划采用的网络协议的一种重要方式。它的主要目的是遵循特定的标准检测光纤系统连接的质量，减少故障因素以及存在故障时找出光纤的故障点，从而进一步查找故障原因。 2. 光纤链路现场认证测试标准 目前光纤链路现场认证测试标准分为两大类：光纤系统标准和应用系统标准。 （1）．光纤系统标准 光纤系统标准是独立于应用的光纤链路现场认证测试标准。对于不同光纤系统它的测试极限值是不固定的，它是基于电缆长度、适配器和接合点的可变标准。目前大多数光纤链路现场认证测试使用这种标准。世界范围内公认的标准主要有：北美地区的EIA/TIA—568—B 标准和国际标准化组织的 ISO/IEC 11801 标准。EIA/TIA－568—B 和 ISO/IECIS 11801 推荐使用 62.5/125um 多模光缆、50/125um 多模光缆和 8.3/125um 多模光缆。 （2）．光纤应用系统标准 光纤应用系统标准是基于安装光纤的特定应用的光纤链路现场认证测试标准。每种不同的光纤通信系统的测试标准是固定的。常用的光纤应用系统有：100BASE—FX、1000BASE—SX、1000BASE—LX、ATM 等等。 3. 光纤链路段 EIA/TIA—568—B 中定义的光纤链路段模型为两个光纤接线段——水平光纤段和基干光纤段。典型的水平链路段为自电信出口/连接器到水平交叉接线。典型的基干链路段有三种：主交叉线至中间交叉线、主交叉线至水平交叉线和中间交叉线至水平交叉线。 网络应用 波长（nm） 对应光缆类型的 最长距离（m） 对应光缆类型的 链路余量（dB） 62．5 50 单模 62．5 50 单模 10Base-F 850 2000 2000 NS 12．5 7．8 NS FOIRL 850 2000 NS NS 8 NS NS Token Ring4/16 850 2000 2000 NS 13 8．3 NS Demand Priority 850 500 500 NS 7．5 2．8 NS (100VG—any LAN) 1300 2...
