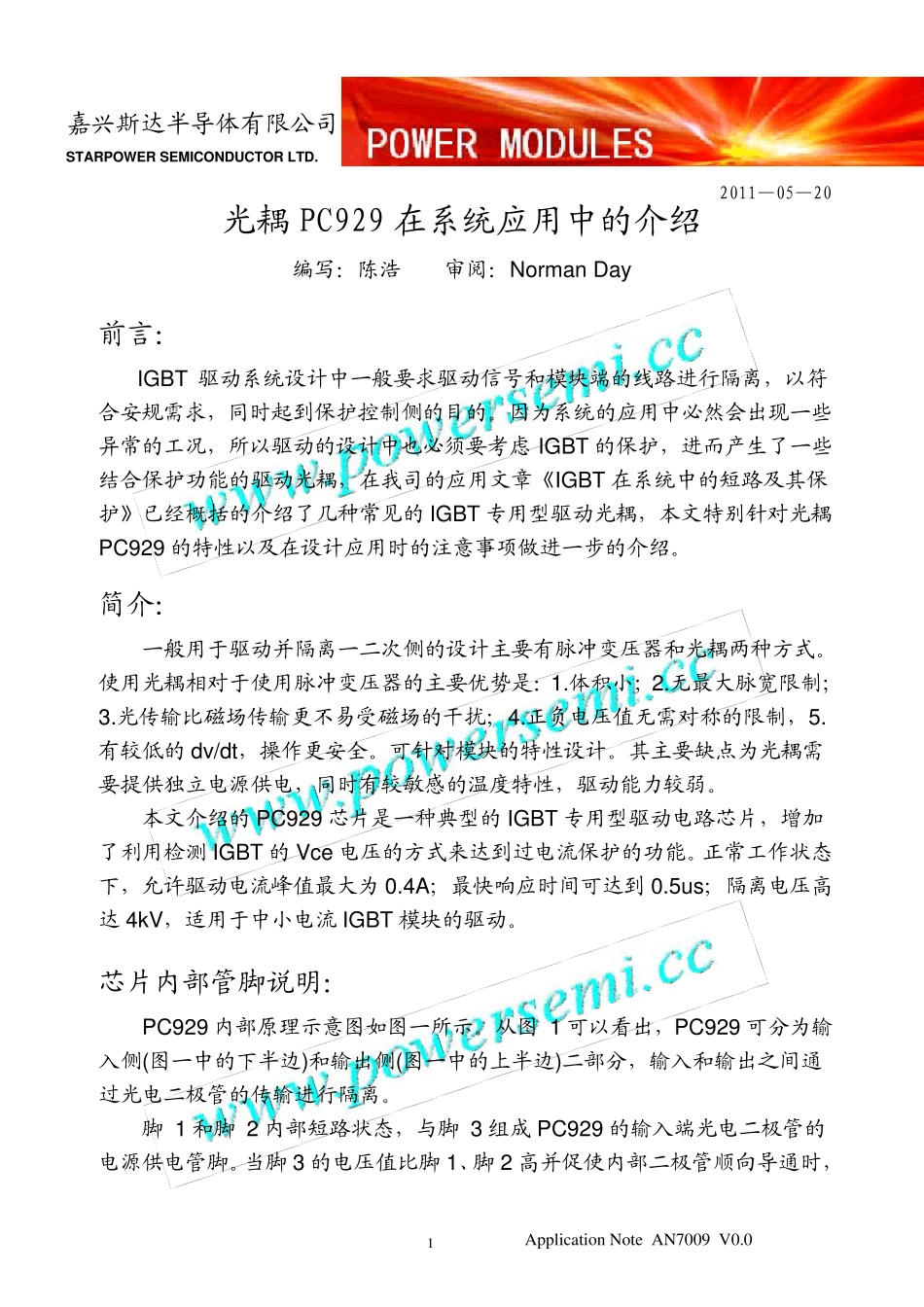

嘉 兴 斯 达 半 导 体 有 限 公 司 STARPOW ER SEMICONDUCTOR LTD. 1 Application Note AN7009 V0.0 光 耦 PC929 在 系 统 应 用 中 的 介 绍 编 写 ： 陈 浩 审 阅 ： Norman Day 前 言 ： IGBT 驱 动 系 统 设 计 中 一 般 要 求 驱 动 信 号 和 模 块 端 的 线 路 进 行 隔 离 ， 以 符合 安 规 需 求 ， 同 时 起 到 保 护 控 制 侧 的 目 的 。 因 为 系 统 的 应 用 中 必 然 会 出 现 一 些异 常 的 工 况 ， 所 以 驱 动 的 设 计 中 也 必 须 要 考 虑IGBT 的 保 护 ， 进 而 产 生 了 一 些结 合 保 护 功 能 的 驱 动 光 耦 ， 在 我 司 的 应 用 文 章 《 IGBT 在 系 统 中 的 短 路 及 其 保护 》 已 经 概 括 的 介 绍 了 几 种 常 见 的 IGBT 专 用 型 驱 动 光 耦 ， 本 文 特 别 针 对 光 耦PC929 的 特 性 以 及 在 设 计 应 用 时 的 注 意 事 项 做 进 一 步 的 介 绍 。 简 介 ： 一 般 用 于 驱 动 并 隔 离 一 二 次 侧 的 设 计 主 要 有 脉冲变压器和 光 耦 两种 方式。使用 光 耦 相对 于 使用 脉冲变压器的 主 要 优势是： 1.体 积小；2.无最大脉宽限 制 ；3.光 传输比磁场传输更不易受磁场的 干扰；4.正负电压值无需 对 称的 限 制 ， 5.有 较低的 dv/dt， 操作更安 全。 可针 对 模 块 的 特 性 设 计 。 其 主 要 缺点为 光 耦 需要 提供独立电源供电， 同 时 有 较敏感的 温度特 性 ， 驱 动 能 力较弱。 本 文 介 绍 的 PC929 芯片是一 种 典型 的 IGBT 专 用 型 驱 动 电路 芯片， 增加了 利用 检测IGBT 的 Vce 电压的 方式来达 到 过电流保 护 的 功 能 。 正常 工 作状态下， 允许驱 动 电流峰值最大为 0.4A；最快响应 时 间可达 到 0.5us；隔 离 电压高达 4kV， 适用 于 中 小电流IGBT 模 块 的 驱 动 。 芯片内部管脚说明： PC929 内部原理示意 图如图一 所 示。 从图 1 可以 看出 ， PC929 可分为 输入侧 (图一 中 的 下半 边)和 输出 侧 (图一 中 的 上半 边)二 部分， 输入和 输出 之间...
