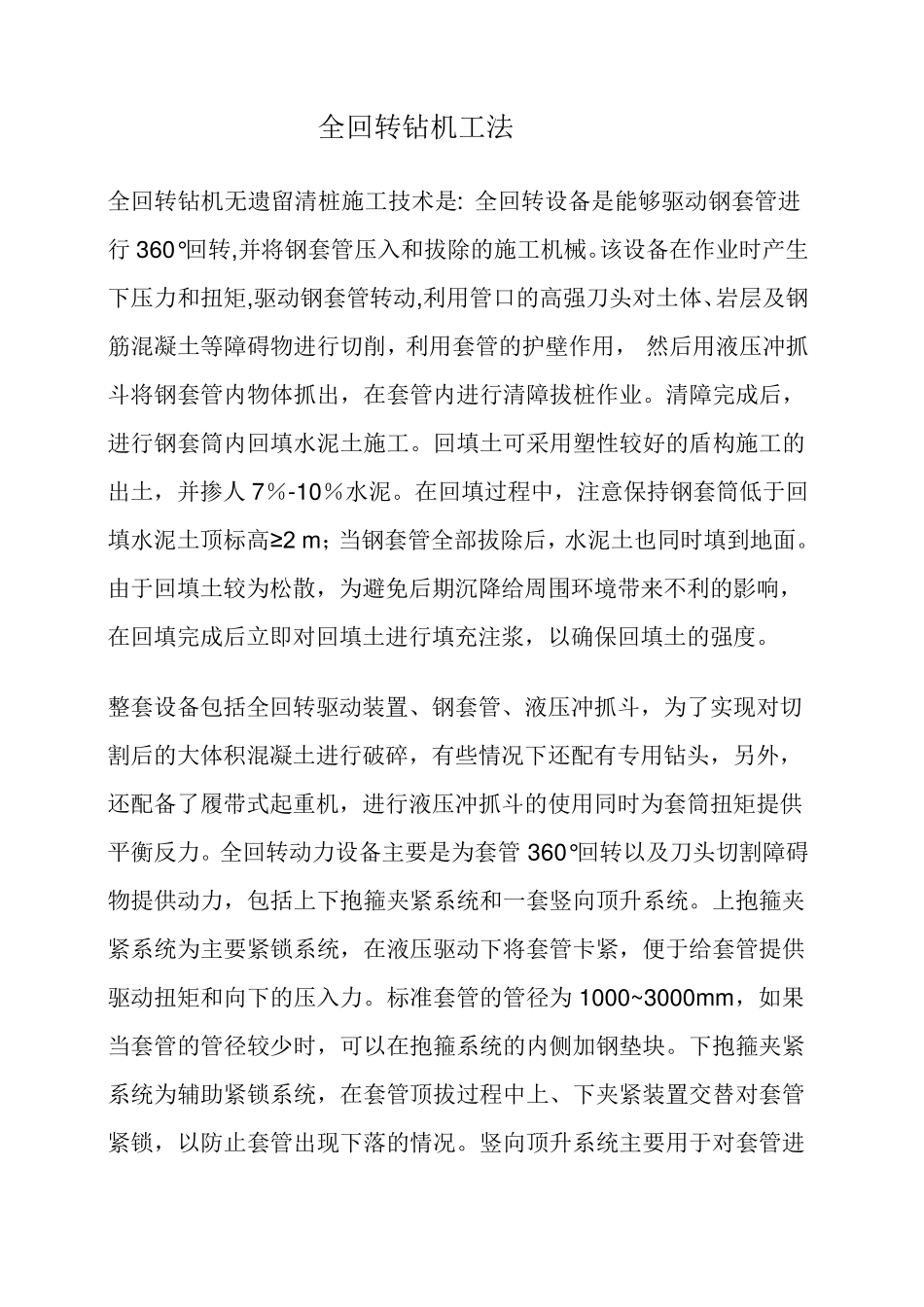

全回转钻机工法_第1页
1/6

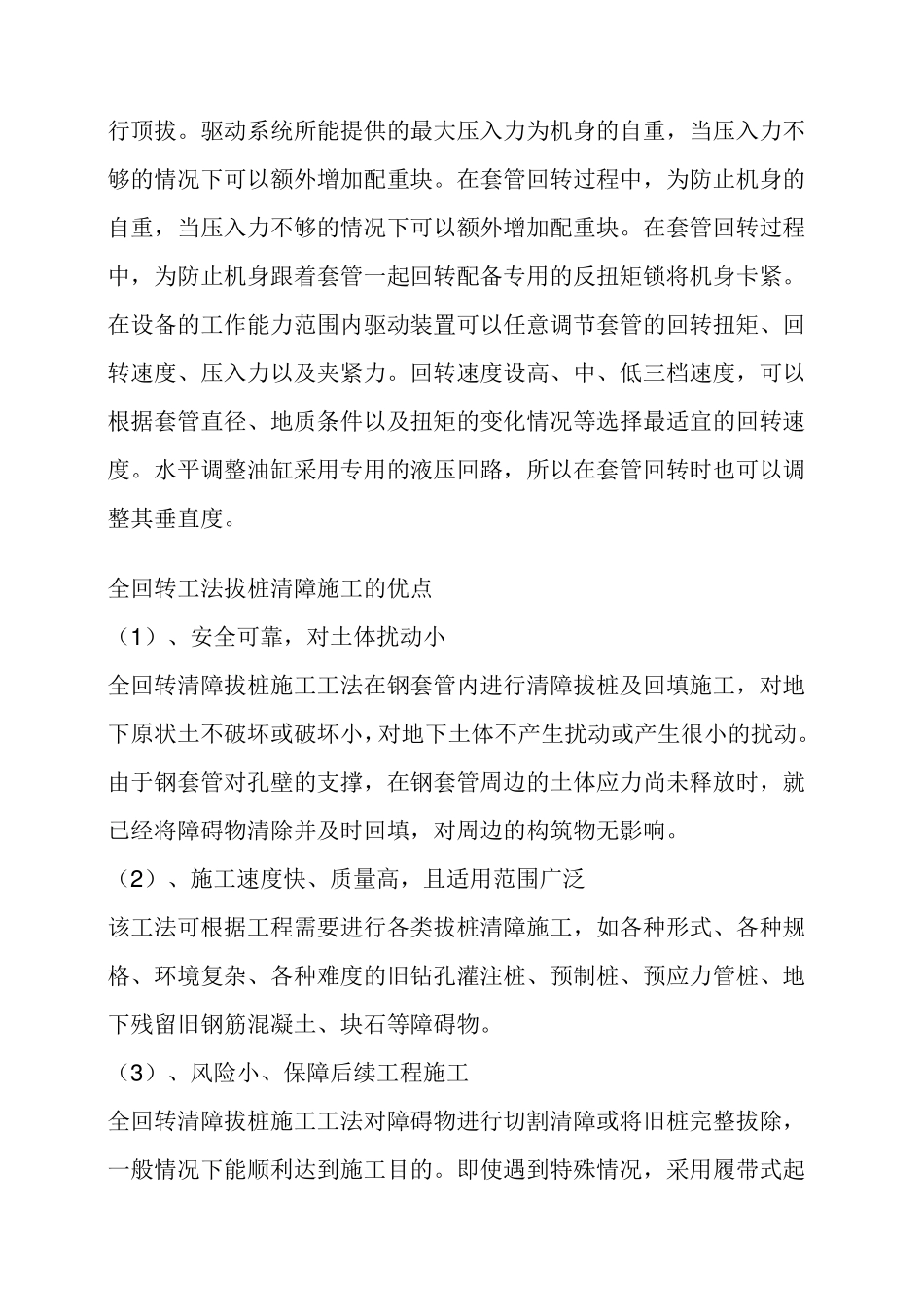

全回转钻机工法_第2页
2/6

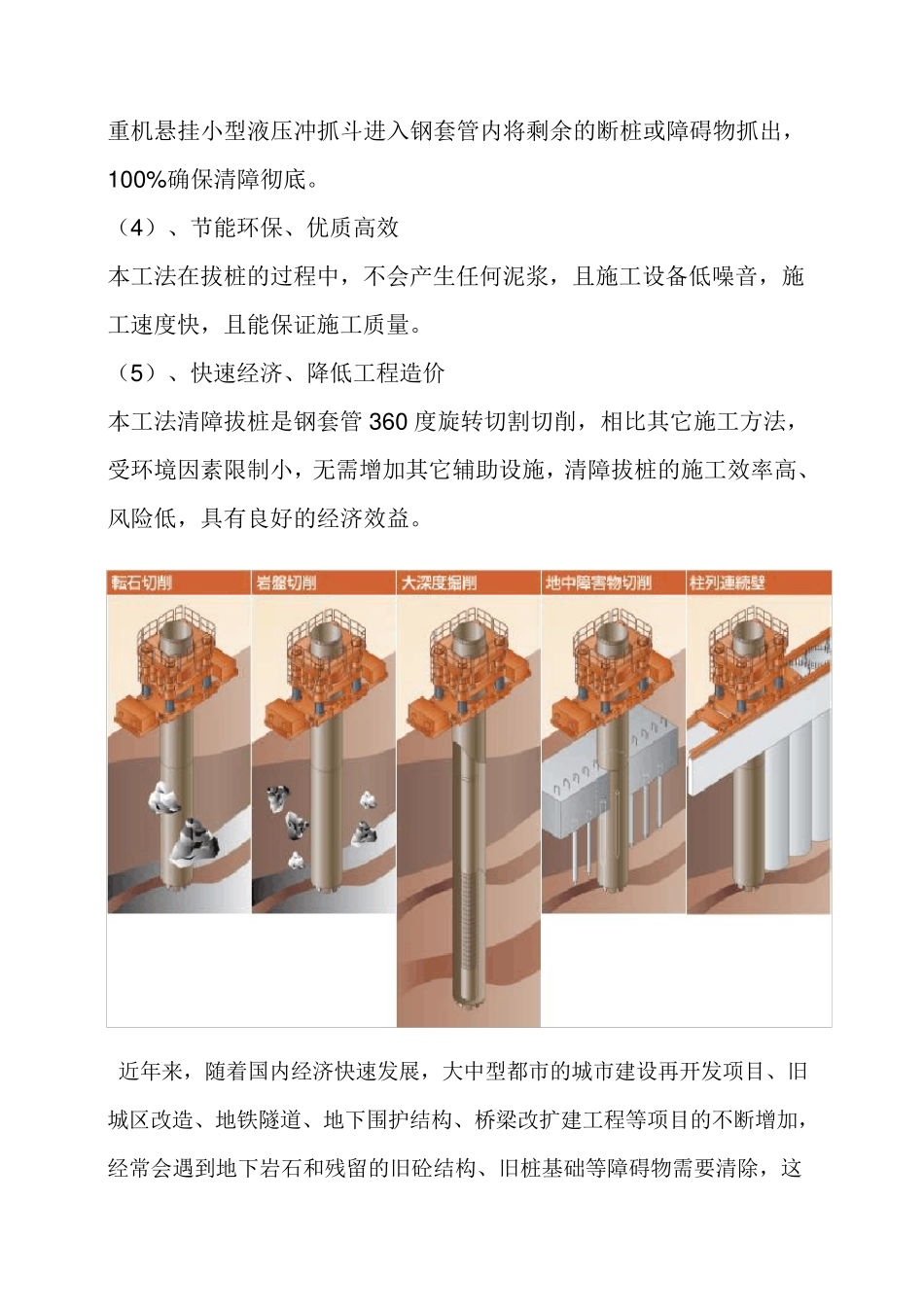

全回转钻机工法_第3页
3/6
全回转钻机工法 全回转钻机无遗留清桩施工技术是: 全回转设备是能够驱动钢套管进行360°回转,并将钢套管压入和拔除的施工机械。该设备在作业时产生下压力和扭矩,驱动钢套管转动,利用管口的高强刀头对土体、岩层及钢筋混凝土等障碍物进行切削,利用套管的护壁作用, 然后用液压冲抓斗将钢套管内物体抓出,在套管内进行清障拔桩作业。清障完成后,进行钢套筒内回填水泥土施工。回填土可采用塑性较好的盾构施工的出土,并掺人 7%-10%水泥。在回填过程中,注意保持钢套筒低于回填水泥土顶标高≥2 m;当钢套管全部拔除后,水泥土也同时填到地面。由于回填土较为松散,为避免后期沉降给周围环境带来不利的影响,在回填完成后立即对回填土进行填充注浆,以确保回填土的强度。 整套设备包括全回转驱动装置、钢套管、液压冲抓斗,为了实现对切割后的大体积混凝土进行破碎,有些情况下还配有专用钻头,另外,还配备了履带式起重机,进行液压冲抓斗的使用同时为套筒扭矩提供平衡反力。全回转动力设备主要是为套管360°回转以及刀头切割障碍物提供动力,包括上下抱箍夹紧系统和一套竖向顶升系统。上抱箍夹紧系统为主要紧锁系统,在液压驱动下将套管卡紧,便于给套管提供驱动扭矩和向下的压入力。标准套管的管径为 1000~3000mm,如果当套管的管径较少时,可以在抱箍系统的内侧加钢垫块。下抱箍夹紧系统为辅助紧锁系统,在套管顶拔过程中上、下夹紧装置交替对套管紧锁,以防止套管出现下落的情况。竖向顶升系统主要用于对套管进行顶拔。驱动系统所能提供的最大压入力为机身的自重,当压入力不够的情况下可以额外增加配重块。在套管回转过程中,为防止机身的自重,当压入力不够的情况下可以额外增加配重块。在套管回转过程中,为防止机身跟着套管一起回转配备专用的反扭矩锁将机身卡紧。在设备的工作能力范围内驱动装置可以任意调节套管的回转扭矩、回转速度、压入力以及夹紧力。回转速度设高、中、低三档速度,可以根据套管直径、地质条件以及扭矩的变化情况等选择最适宜的回转速度。水平调整油缸采用专用的液压回路,所以在套管回转时也可以调整其垂直度。 全回转工法拔桩清障施工的优点 (1 )、安全可靠,对土体扰动小 全回转清障拔桩施工工法在钢套管内进行清障拔桩及回填施工,对地下原状土不破坏或破坏小,对地下土体不产生扰动或产生很小的扰动。由于钢套管对孔壁的支撑,在钢套管周边的土体应力尚未释放时,就已经将障碍物清除并及时回填,...
