备自投试验报告

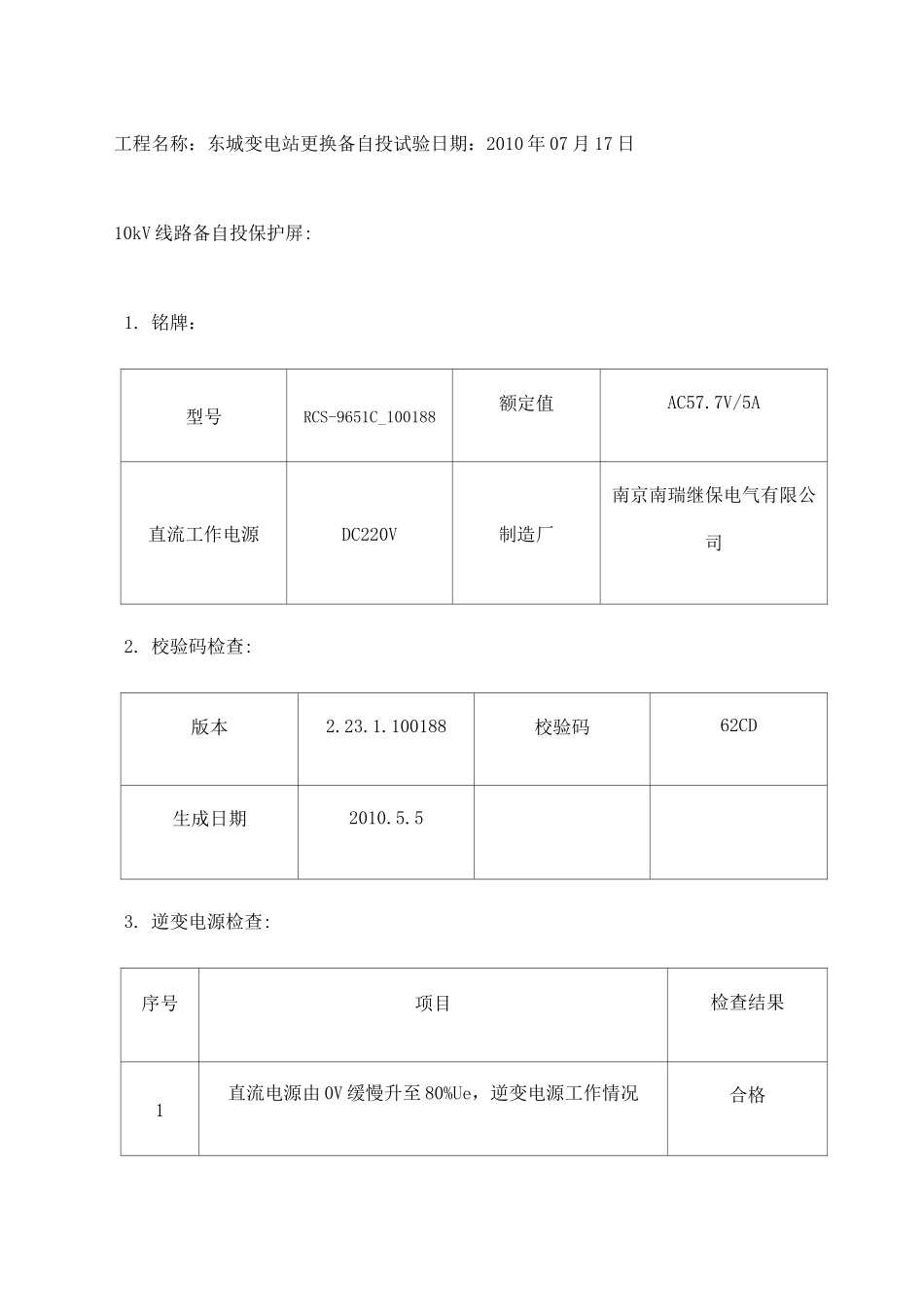

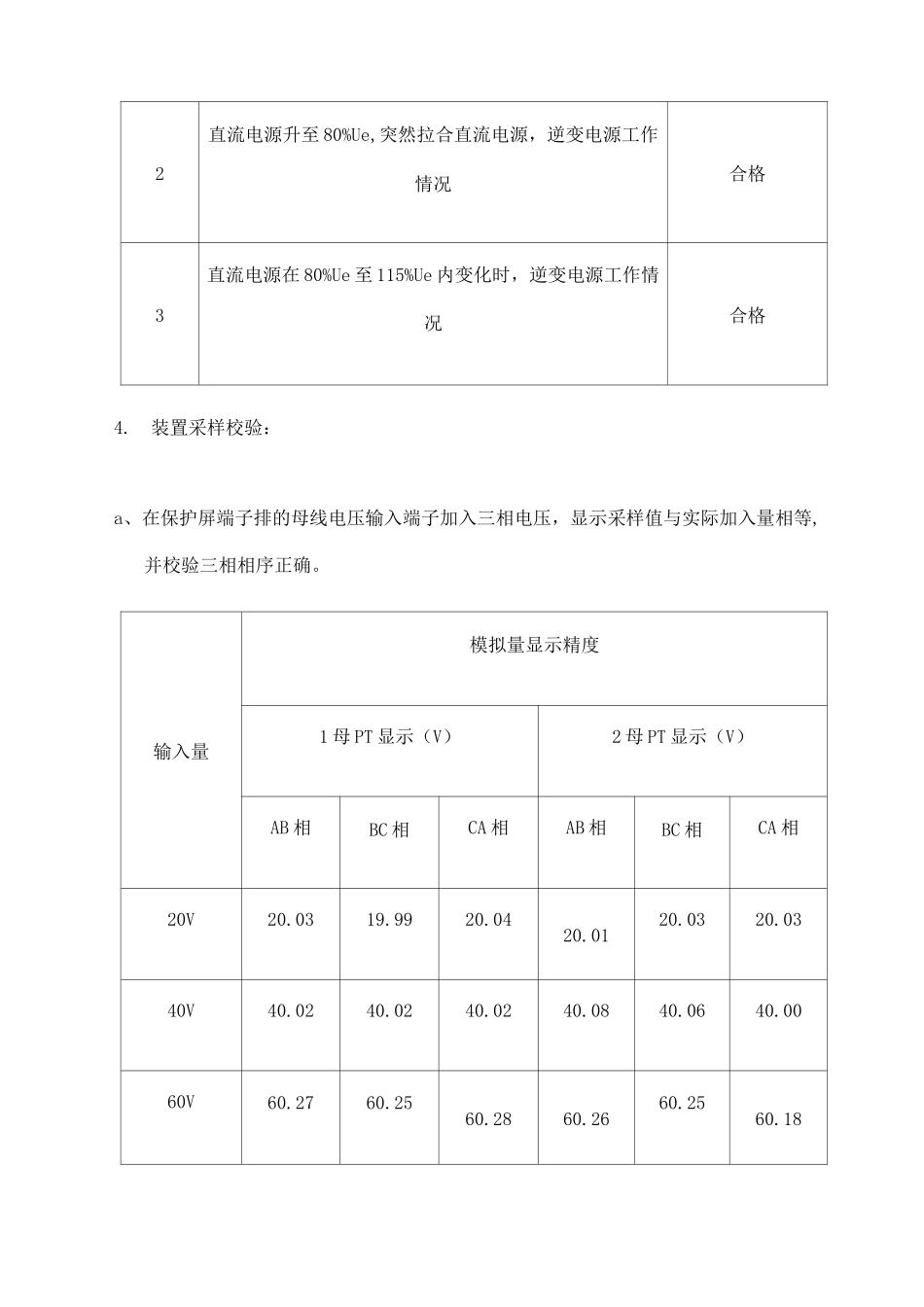

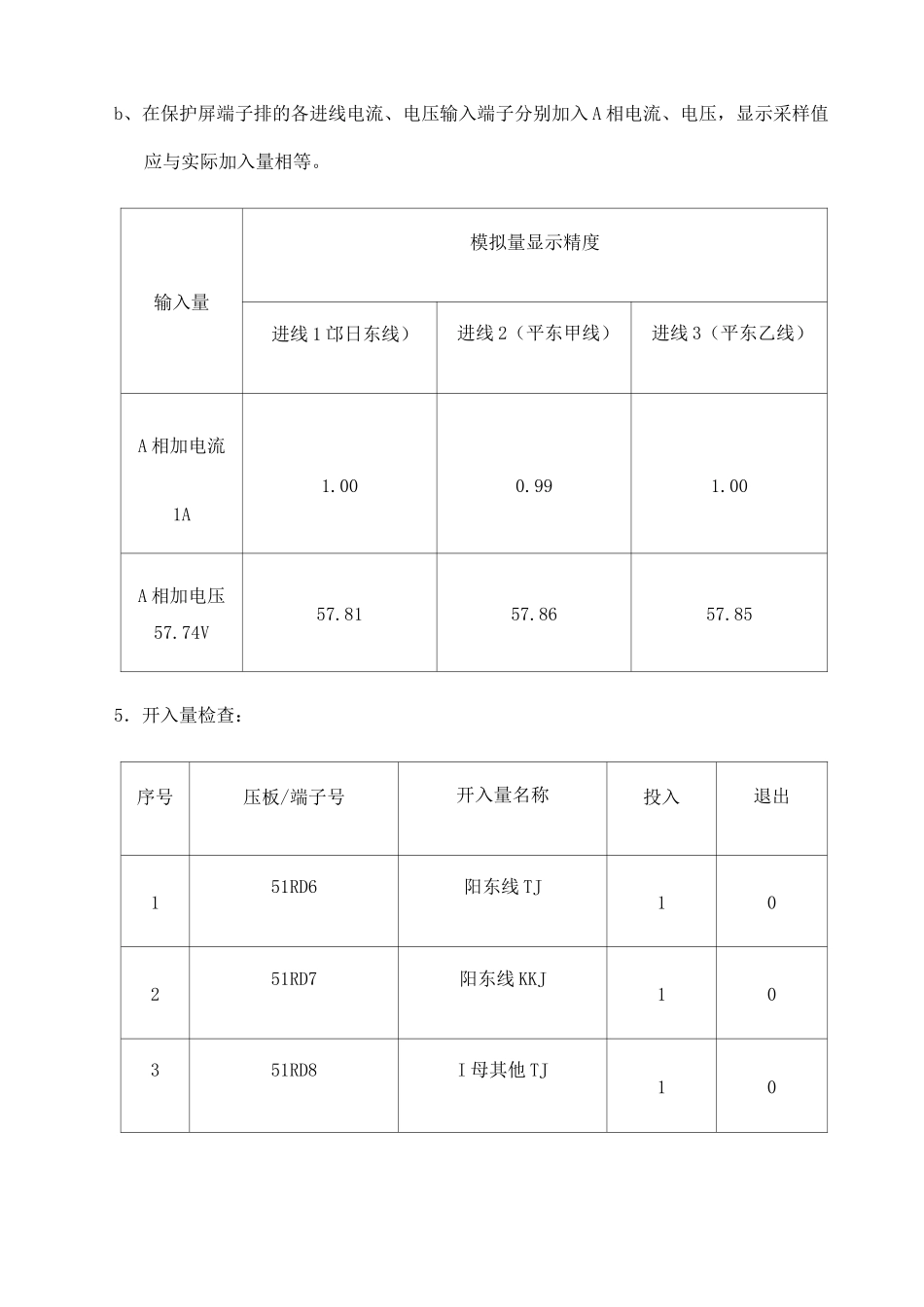

工程名称：东城变电站更换备自投试验日期：2010 年 07 月 17 日10kV 线路备自投保护屏:1. 铭牌：型号RCS-9651C_100188额定值AC57.7V/5A直流工作电源DC220V制造厂南京南瑞继保电气有限公司2. 校验码检查:版本2.23.1.100188校验码62CD生成日期2010.5.53. 逆变电源检查:序号项目检查结果1直流电源由 0V 缓慢升至 80%Ue，逆变电源工作情况合格2直流电源升至 80%Ue,突然拉合直流电源，逆变电源工作情况合格3直流电源在 80%Ue 至 115%Ue 内变化时，逆变电源工作情况合格4.装置采样校验：a、在保护屏端子排的母线电压输入端子加入三相电压，显示采样值与实际加入量相等,并校验三相相序正确。输入量模拟量显示精度1 母 PT 显示（V）2 母 PT 显示（V）AB 相BC 相CA 相AB 相BC 相CA 相20V20.0319.9920.0420.0120.0320.0340V40.0240.0240.0240.0840.0640.0060V60.2760.2560.2860.2660.2560.18b、在保护屏端子排的各进线电流、电压输入端子分别加入 A 相电流、电压，显示采样值应与实际加入量相等。输入量模拟量显示精度进线 1 邙日东线）进线 2（平东甲线）进线 3（平东乙线）A 相加电流1.000.991.001AA 相加电压57.74V57.8157.8657.855．开入量检查：序号压板/端子号开入量名称投入退出151RD6阳东线 TJ10251RD7阳东线 KKJ10351RD8I 母其他 TJ10451RD9平东甲线 TWJ10551RD10平东甲线 KKJ10651RD11II 母其他 TWJ10751RD12母联 TWJ10851RD13母联 KKJ10951RD39平东乙线 TWJ101051RD40平东乙线 KKJ101151RD17/51LP2闭锁自投方式 1101251RD19/51LP3闭锁自投方式 2101351RD21/51LP4闭锁自投方式 3101451RD23/51LP5闭锁自投方式 4101551RD15/51LP1备自投总闭锁101651RD27/51LP6平东甲线检修状态101751RD28/51LP9平乙线检修状态101851RD26/51LP8远方101951LP7检修状态102051FA信号复归106.开出接点检查:序号名称端子号检查结果1备自投跳 10kV 阳东线51CD1-51CD4/51CLP10正确2备自投合 10kV 阳东线51CD2-51CD5/51LP11正确3闭锁 10kV 阳东线重合闸51CD18-51CD21正确4备用51CD19-51CD22正确5备自投跳 10kV 平东甲线51CD7-51CD10/51CLP12正确6备自投合 10kV 平东甲线51CD8-51CD11/51LP13正确7闭锁 10kV 平东甲线重合闸51CD24-51CD27正确8备自投跳 10kV 平东乙线51CD30-51CD33/51CLP14正确9备自投合 10kV 平东乙甲线51CD31-51CD34/51LP15正确10闭锁 10kV 平东乙线重合闸51CD36-51CD39正确11备用51C...
