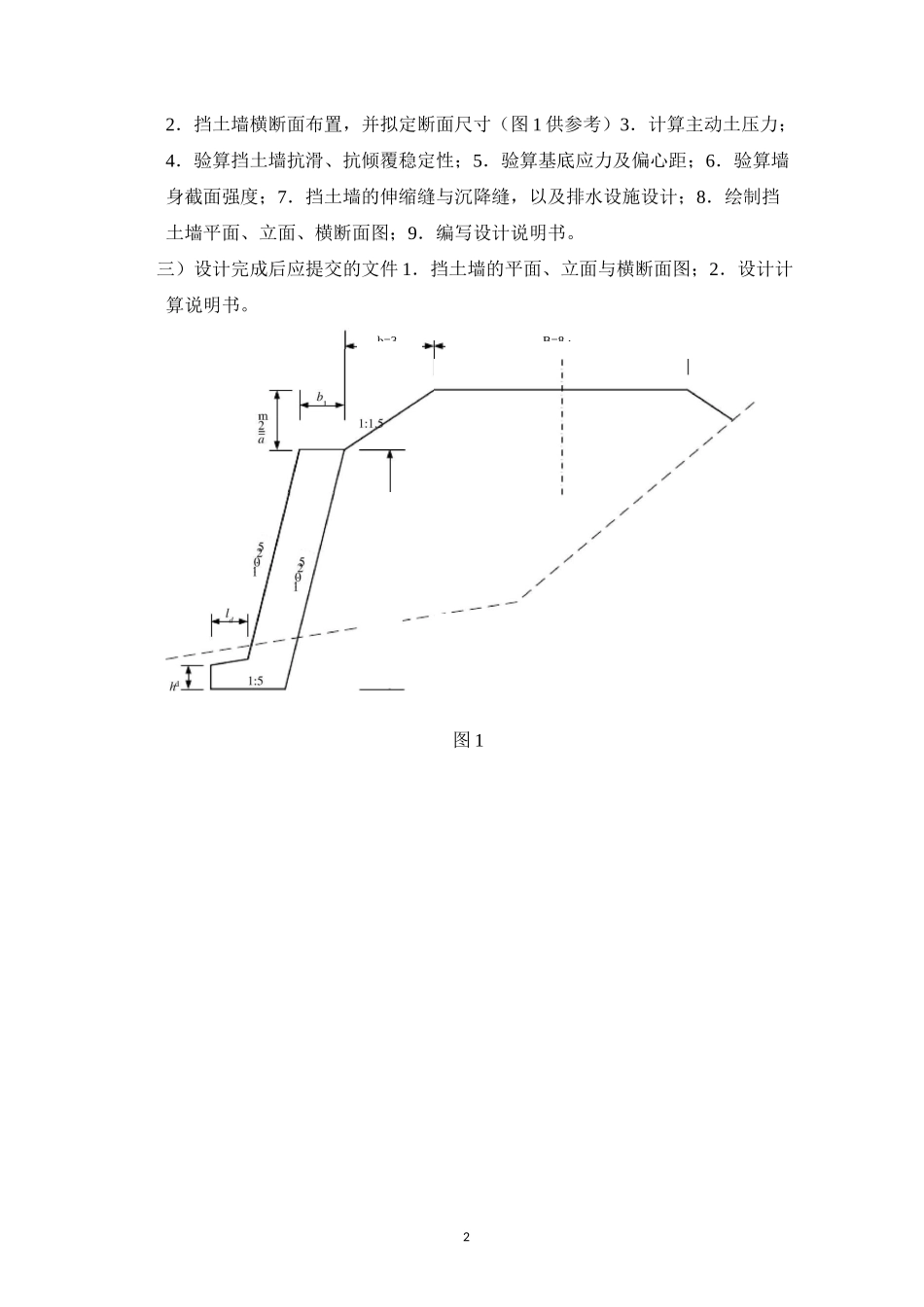

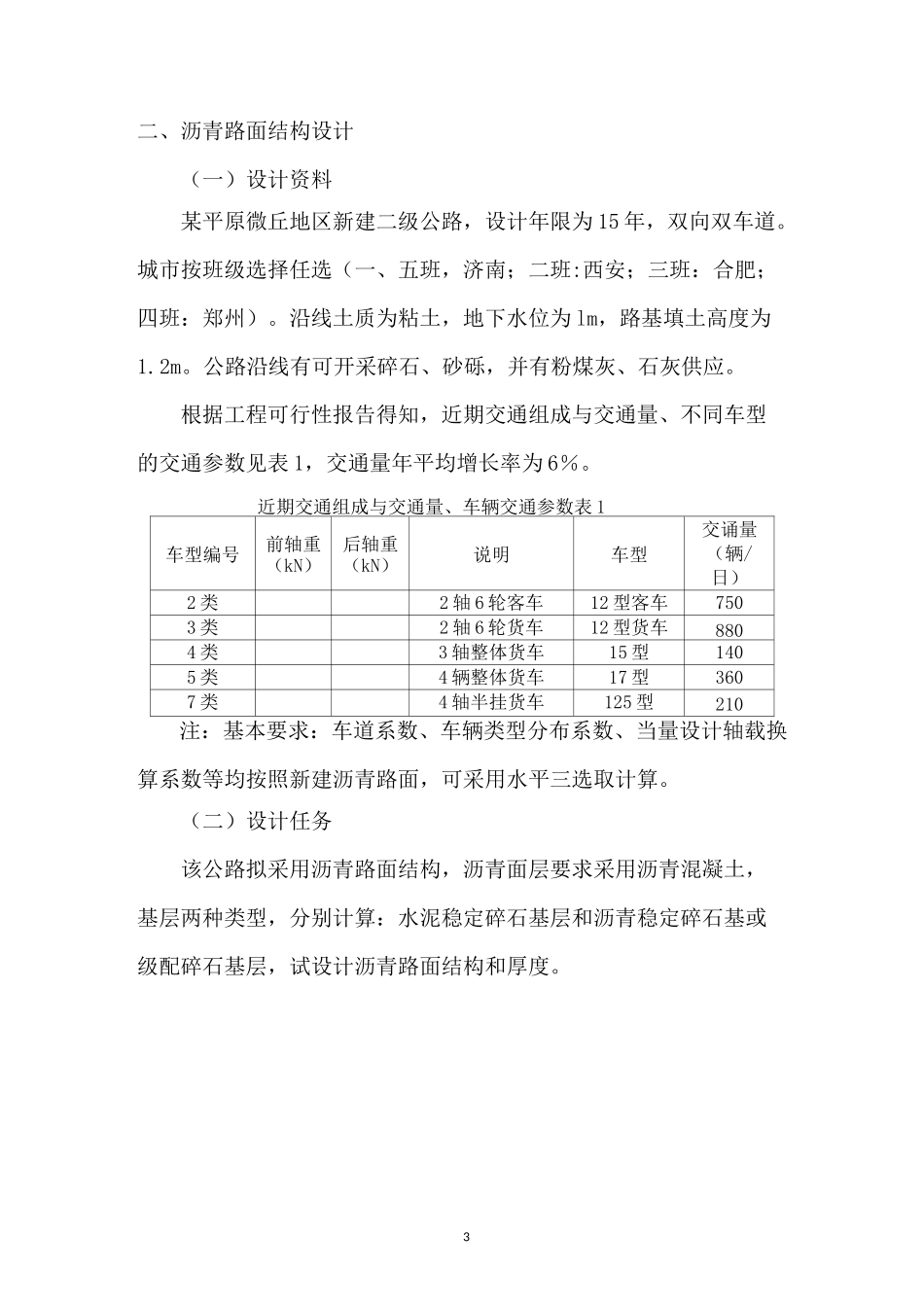

1路基路面工程》课程设计任务书一、挡土墙设计(一)设计资料某新建公路 K2+345~K2+379 路段采用浆砌片石重力式路堤墙,具体设计资料列于下:1•路线技术标准,山岭重丘区一般二级公路,路基宽&5m,路面宽 7.0m。2.车辆荷载,计算荷载为汽车-20 级,验算荷载为挂车—100。3.横断面原地面实测值及路基设计标高如表 1 所示。表 1左侧桩号右侧中桩标高(m)路基设计标咼(m)8(26)4(-3)K2+3454(2)6(4.5)631.45630.576(24)6(-3.6)K2+3504(2.1)6(2.4)631.08630.627(-3)6(-3)K2+3564(2.2)6(2.8)629.62630.686(-3)6(-1)K2+3614(1.2)6(2.4)628.51630.736(-2)6(-2.6)K2+3675(2)5(1.5)630.30630.795(-1.6)7(-3)K2+3734(2)6(2)629.08630.856(-1.2)6(-1.8)K2+3792(1)8(1)629.03630.914.K2+361 挡墙横断面布置及挡墙型式如图 1 所示(注:参考尺寸:b=1.4m,1l=0.40m,h=0.60m)。dd5. 填料为砂性土,其密度丫=18KN/m3,计算内摩擦角©=35,填料与墙背间的摩擦角 5=©/2。6. 地基为整体性较好的石灰岩,其允许承载力 t]=450Kpa,基地摩擦系数0为 f=0.45。7. 墙身材料采用 5 号砂浆砌 30 号片石,砌体丫=22KN/m3,砌体容许压应力a为 tL600Kpa,容许剪应力[T]=100Kpa,容许拉应力[t]=60Kpa。awl(二)具体要求挡土墙设计包括挡土墙的平面、立面、横断面设计,其中挡土墙横断面设计以 K2+361 横断面设计为例。大致步骤如下:1.挡土墙平面、立面布置22.挡土墙横断面布置,并拟定断面尺寸(图 1 供参考)3.计算主动土压力;4.验算挡土墙抗滑、抗倾覆稳定性;5.验算基底应力及偏心距;6.验算墙身截面强度;7.挡土墙的伸缩缝与沉降缝,以及排水设施设计;8.绘制挡土墙平面、立面、横断面图;9.编写设计说明书。三)设计完成后应提交的文件 1.挡土墙的平面、立面与横断面图;2.设计计算说明书。图 1b=3B=8・3二、沥青路面结构设计(一)设计资料某平原微丘地区新建二级公路,设计年限为 15 年,双向双车道。城市按班级选择任选(一、五班,济南;二班:西安;三班:合肥;四班:郑州)。沿线土质为粘土,地下水位为 lm,路基填土高度为1.2m。公路沿线有可开采碎石、砂砾,并有粉煤灰、石灰供应。根据工程可行性报告得知,近期交通组成与交通量、不同车型的交通参数见表 1,交通量年平均增长率为 6%。近期交通组成与交通量、车辆交通参数表 1车型编号前轴重(kN)后轴重(kN)说明车型交诵量(辆/日)2 类2 轴 6 轮客车12 型...
