继电保护配置及整定计算

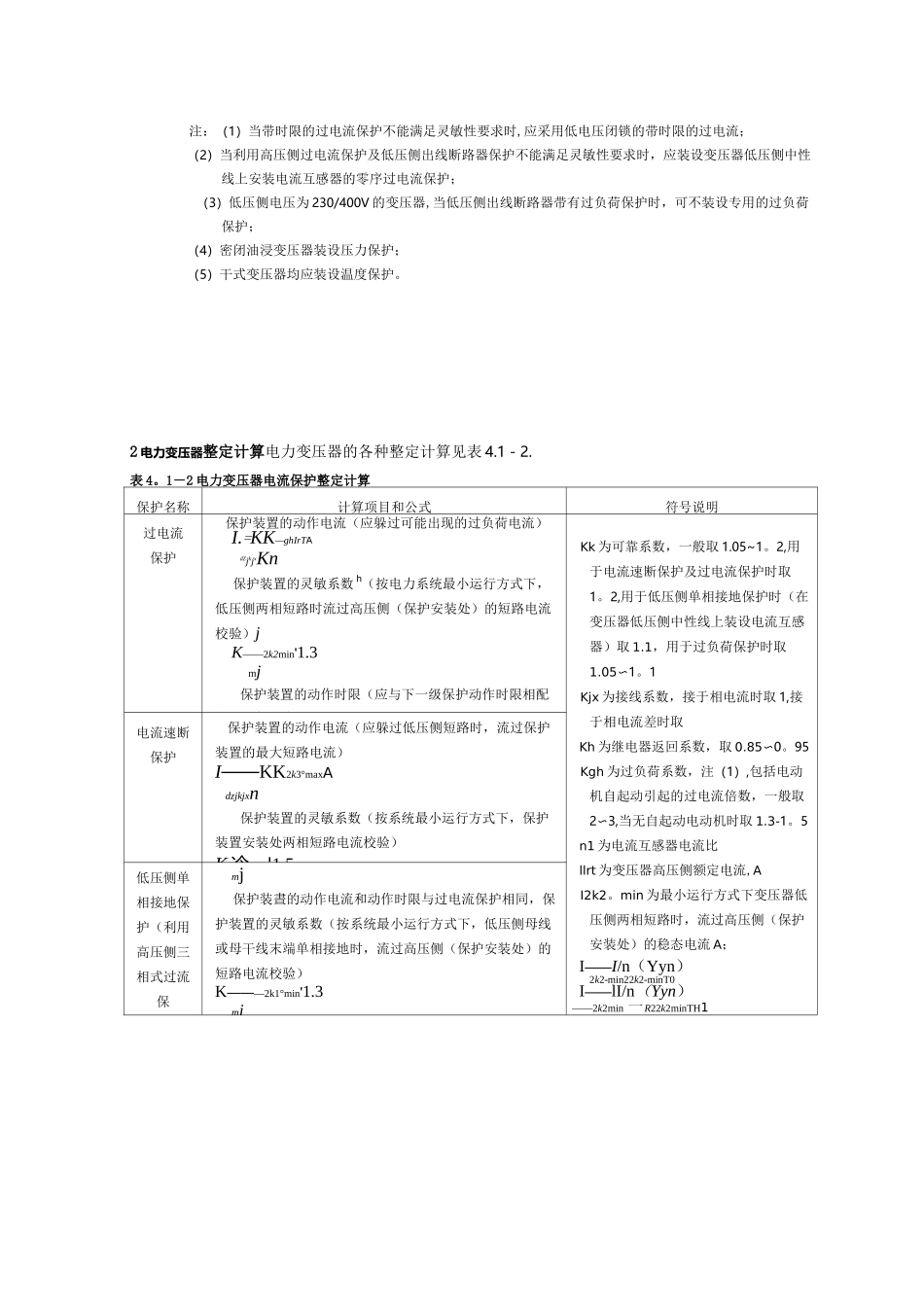

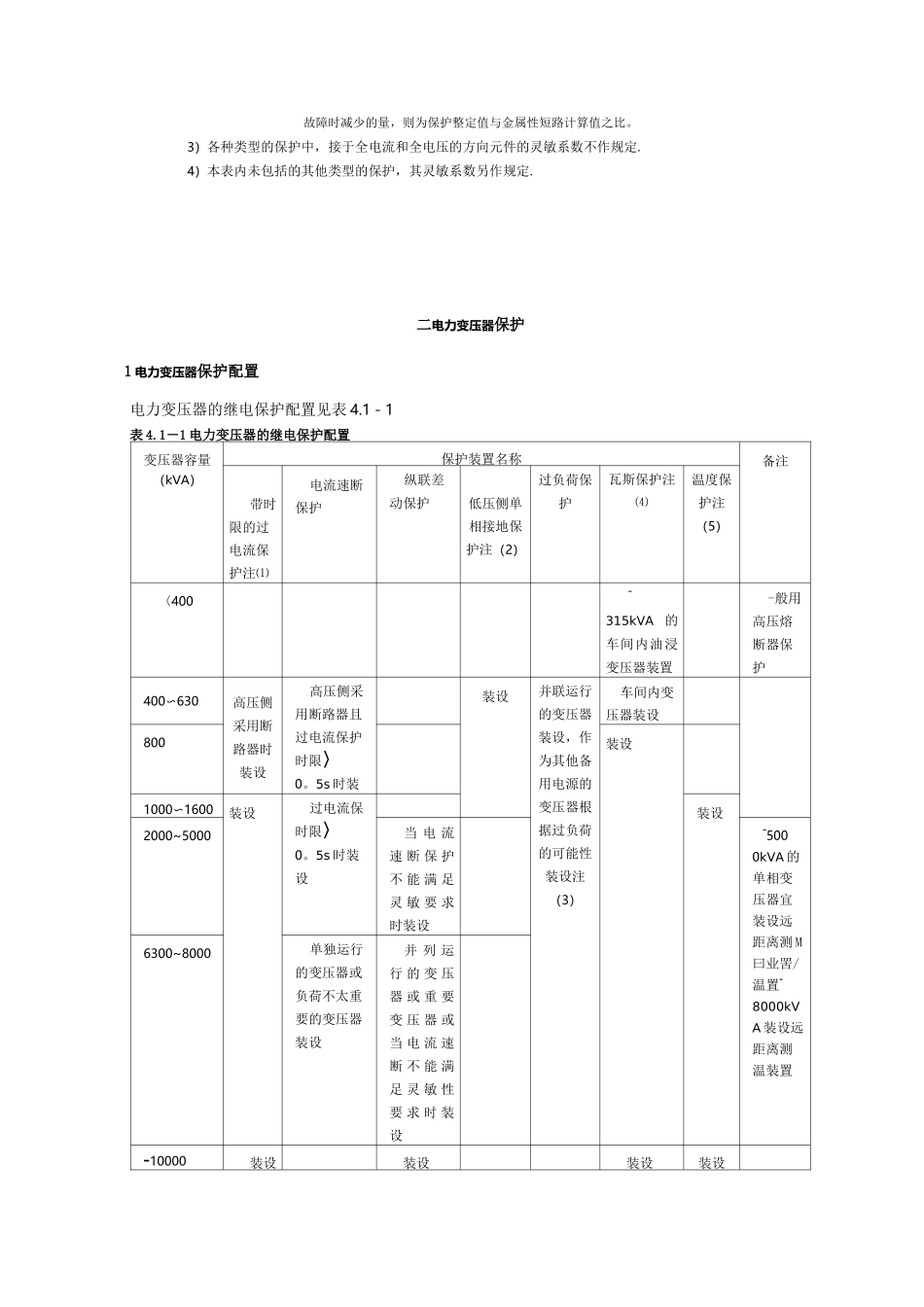

一继电保护灵敏系数灵敏性是指在电力设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数。灵敏系数应根据不利的正常（含正常检修）运行方式和不利的故障类型计算,但可不考虑可能性很小的情况。灵敏系数应满足有关设计规范与技术规程的要求，当不满足要求时,应对保护动作电流甚至保护方案进行调整。灵敏系数 Km 为保护区发生短路时，流过保护安装处的最小短路电流 Ikmin 与保护装置一次动作电流〔dz 的比值，即：Km」kmin/〔dz。式中:Ikmin 为流过保护安装处的最小短路电流，对多相短路保护，bmin 取两相短路电流最小值 b2min；对 66KV、35KV、6~10kV 中性点不接地系统的单相短路保护,取单相接地电容电流最小值 Icmin；对 110kV 中性点接地系统的单相短路保护，取单相接地电流最小值 Ik1min；Idz 为保护装置一次动作电流各类短路保护的最小灵敏系数列于表 1。1表 1.1 短路保护的最小灵敏系数保护分类保护类型组成元件灵敏系数备注主保护带 方 向 和 不 带 方向的电流保护或电压保护电流元件和电压元件1.3~1。5200km 以上线路,不小于 1.3；（50〜200）km 线路,不小于1.4；50km 以下线路，不小于 1.5零序或负序方向元件1。5线路纵联保护跳闸元件2。0对高阻接地故障的测量元件1.5个别情况下，为 1.3变压器、电动机纵差保护差动电流元件的启动电流1.5按照保护安装处短路计算变压器、线路和电动机电流速断保护电流元件1。5后备保护远后备保护电流、电压和阻抗元件1.2按照相邻电力设备和线路末端短路计算（短路电流应为阻抗元件精确工作电流 1.5 倍以上），可考虑相继动作零序和负序方向兀件1。5近后备保护电流、电压和阻抗元件1。3按照线路末端短路计算零序和负序方向兀件2.0辅助保护电流速断保护1。2按照正常运行方式保护安装处短路计算注：（1）保护的灵敏系数除表中注明者外，均按被保护线路（设备）末端短路计算。2）保护装置如反映故障时增长的量，其灵敏系数为金属性短路计算值与保护整定值之比如；反映故障时减少的量，则为保护整定值与金属性短路计算值之比。3）各种类型的保护中，接于全电流和全电压的方向元件的灵敏系数不作规定.4）本表内未包括的其他类型的保护，其灵敏系数另作规定.二电力变压器保护1 电力变压器保护配置电力变压器的继电保护配置见表 4.1－1表 4.1－1 电力变压器的继电保护配置变压器容量（kVA）保护装置名称备注带时限的过电流保护注⑴电流速断保护纵联差动保...
