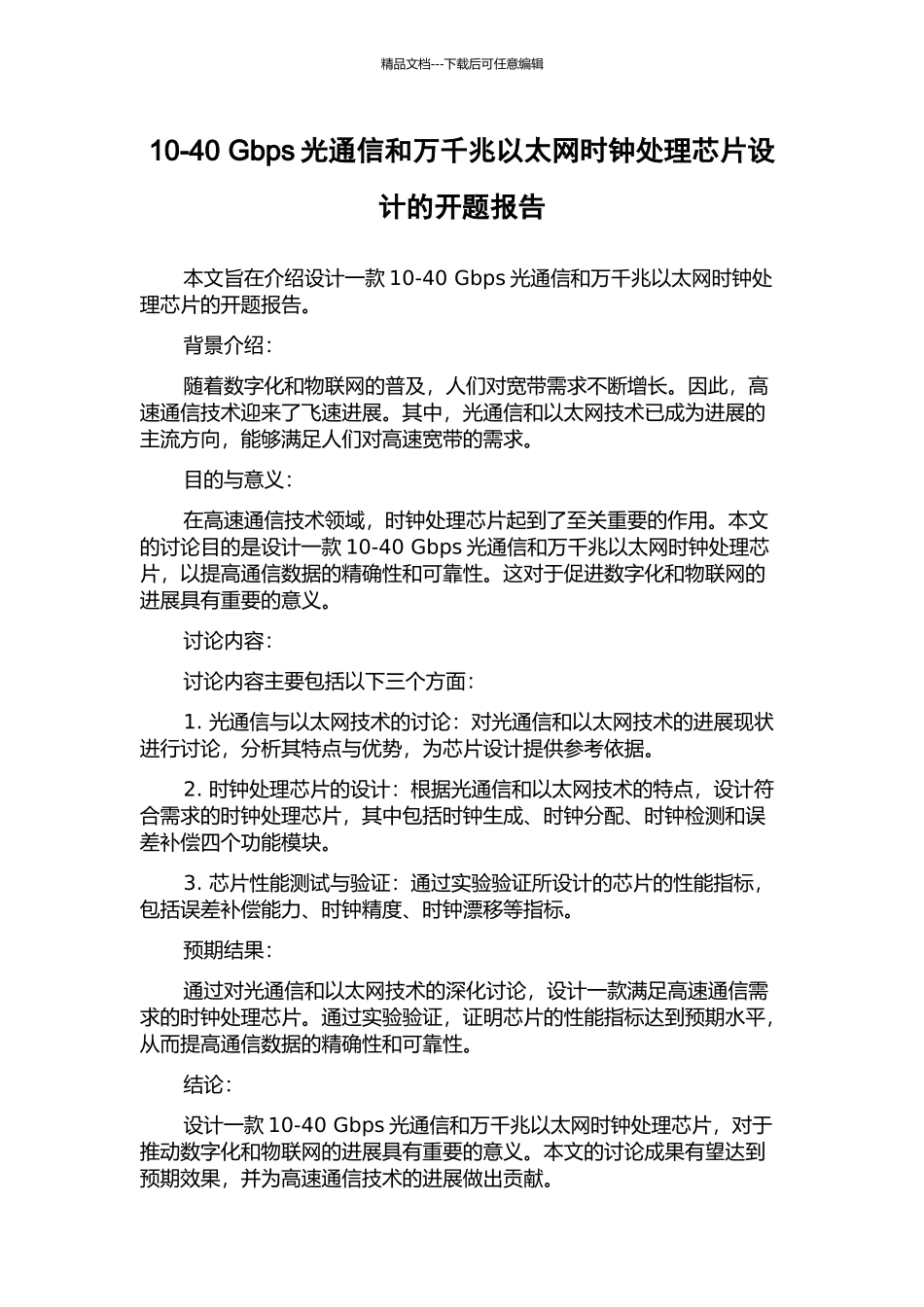

精品文档---下载后可任意编辑10-40 Gbps 光通信和万千兆以太网时钟处理芯片设计的开题报告本文旨在介绍设计一款 10-40 Gbps 光通信和万千兆以太网时钟处理芯片的开题报告。背景介绍:随着数字化和物联网的普及,人们对宽带需求不断增长。因此,高速通信技术迎来了飞速进展。其中,光通信和以太网技术已成为进展的主流方向,能够满足人们对高速宽带的需求。目的与意义:在高速通信技术领域,时钟处理芯片起到了至关重要的作用。本文的讨论目的是设计一款 10-40 Gbps 光通信和万千兆以太网时钟处理芯片,以提高通信数据的精确性和可靠性。这对于促进数字化和物联网的进展具有重要的意义。讨论内容:讨论内容主要包括以下三个方面:1. 光通信与以太网技术的讨论:对光通信和以太网技术的进展现状进行讨论,分析其特点与优势,为芯片设计提供参考依据。2. 时钟处理芯片的设计:根据光通信和以太网技术的特点,设计符合需求的时钟处理芯片,其中包括时钟生成、时钟分配、时钟检测和误差补偿四个功能模块。3. 芯片性能测试与验证:通过实验验证所设计的芯片的性能指标,包括误差补偿能力、时钟精度、时钟漂移等指标。预期结果:通过对光通信和以太网技术的深化讨论,设计一款满足高速通信需求的时钟处理芯片。通过实验验证,证明芯片的性能指标达到预期水平,从而提高通信数据的精确性和可靠性。结论:设计一款 10-40 Gbps 光通信和万千兆以太网时钟处理芯片,对于推动数字化和物联网的进展具有重要的意义。本文的讨论成果有望达到预期效果,并为高速通信技术的进展做出贡献。
