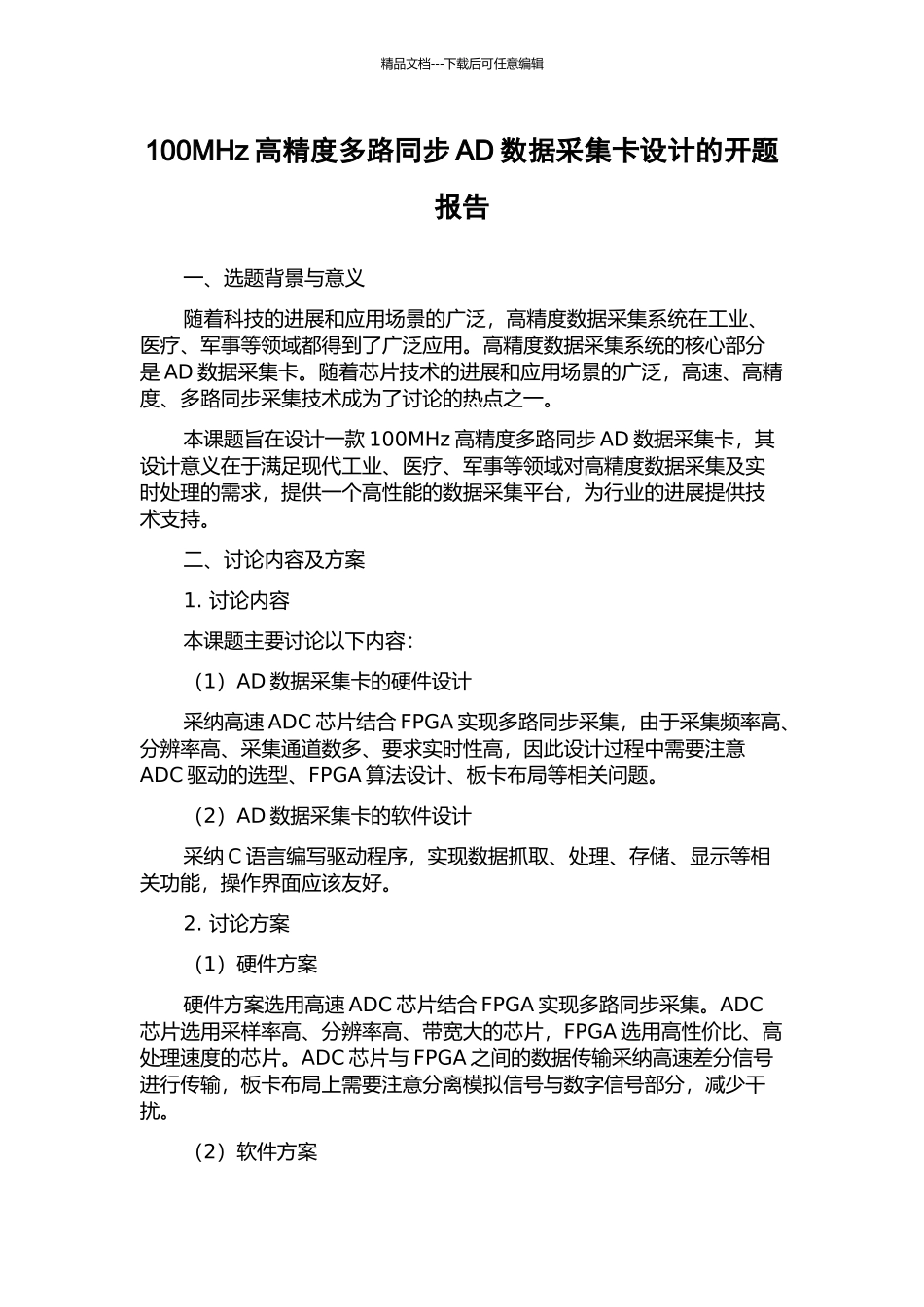

精品文档---下载后可任意编辑100MHz 高精度多路同步 AD 数据采集卡设计的开题报告一、选题背景与意义随着科技的进展和应用场景的广泛，高精度数据采集系统在工业、医疗、军事等领域都得到了广泛应用。高精度数据采集系统的核心部分是 AD 数据采集卡。随着芯片技术的进展和应用场景的广泛，高速、高精度、多路同步采集技术成为了讨论的热点之一。本课题旨在设计一款 100MHz 高精度多路同步 AD 数据采集卡，其设计意义在于满足现代工业、医疗、军事等领域对高精度数据采集及实时处理的需求，提供一个高性能的数据采集平台，为行业的进展提供技术支持。二、讨论内容及方案1. 讨论内容本课题主要讨论以下内容：（1）AD 数据采集卡的硬件设计采纳高速 ADC 芯片结合 FPGA 实现多路同步采集，由于采集频率高、分辨率高、采集通道数多、要求实时性高，因此设计过程中需要注意ADC 驱动的选型、FPGA 算法设计、板卡布局等相关问题。（2）AD 数据采集卡的软件设计采纳 C 语言编写驱动程序，实现数据抓取、处理、存储、显示等相关功能，操作界面应该友好。2. 讨论方案（1）硬件方案硬件方案选用高速 ADC 芯片结合 FPGA 实现多路同步采集。ADC芯片选用采样率高、分辨率高、带宽大的芯片，FPGA 选用高性价比、高处理速度的芯片。ADC 芯片与 FPGA 之间的数据传输采纳高速差分信号进行传输，板卡布局上需要注意分离模拟信号与数字信号部分，减少干扰。（2）软件方案精品文档---下载后可任意编辑软件编程上使用 C 语言编写驱动程序，实现数据抓取、处理、存储、显示等相关功能。数据抓取采纳定时中断方式猎取数据，数据采集卡与上位机之间采纳 PCI-E 接口进行数据传输。数据处理上，实现基本的滤波算法和采样率转换、通道选择等功能，数据存储上，采纳本地存储和远程存储两种方式，并实现数据压缩、网络上传等功能。三、预期成果通过本课题讨论，预期达到以下成果：（1）设计一款功能完善、性能稳定的 100MHz 高精度多路同步 AD数据采集卡，实现对多路信号的高精度采集和实时处理，并可以存储和显示采集的数据。（2）通过本课题的讨论，了解高速、高精度、多路同步采集技术的相关知识，提升设计能力，并为相关领域的进展提供技术支持。四、实验步骤和计划1. 实验步骤（1）确定硬件方案：根据需求选用 ADC 芯片和 FPGA，并完成硬件设计和布局。（2）软件编程：使用 C 语言编写驱动程序，实现数据抓取、处理、存储、显示等...
