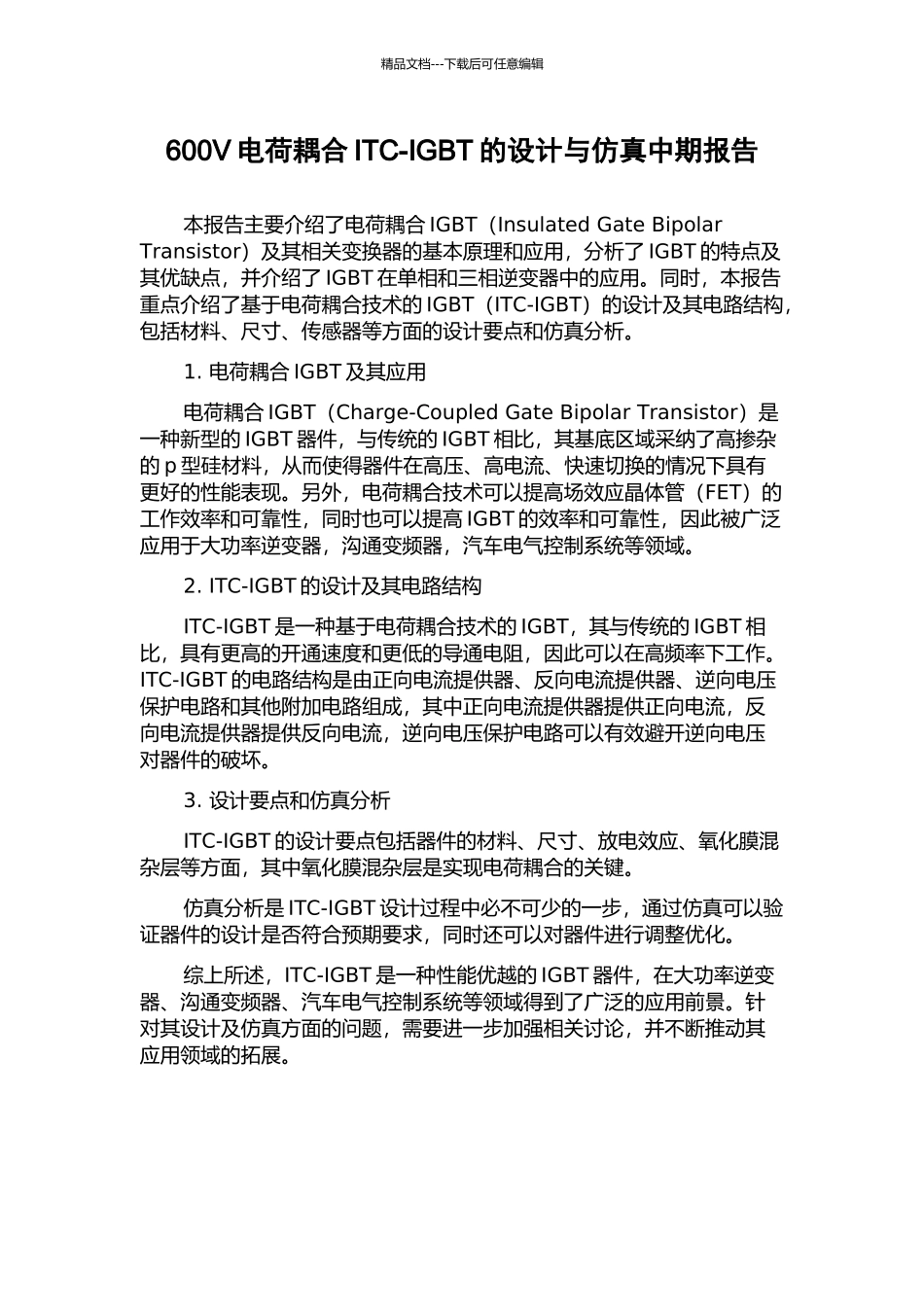

精品文档---下载后可任意编辑600V 电荷耦合 ITC-IGBT 的设计与仿真中期报告本报告主要介绍了电荷耦合 IGBT（Insulated Gate Bipolar Transistor）及其相关变换器的基本原理和应用，分析了 IGBT 的特点及其优缺点，并介绍了 IGBT 在单相和三相逆变器中的应用。同时，本报告重点介绍了基于电荷耦合技术的 IGBT（ITC-IGBT）的设计及其电路结构，包括材料、尺寸、传感器等方面的设计要点和仿真分析。1. 电荷耦合 IGBT 及其应用电荷耦合 IGBT（Charge-Coupled Gate Bipolar Transistor）是一种新型的 IGBT 器件，与传统的 IGBT 相比，其基底区域采纳了高掺杂的 p 型硅材料，从而使得器件在高压、高电流、快速切换的情况下具有更好的性能表现。另外，电荷耦合技术可以提高场效应晶体管（FET）的工作效率和可靠性，同时也可以提高 IGBT 的效率和可靠性，因此被广泛应用于大功率逆变器，沟通变频器，汽车电气控制系统等领域。2. ITC-IGBT 的设计及其电路结构ITC-IGBT 是一种基于电荷耦合技术的 IGBT，其与传统的 IGBT 相比，具有更高的开通速度和更低的导通电阻，因此可以在高频率下工作。ITC-IGBT 的电路结构是由正向电流提供器、反向电流提供器、逆向电压保护电路和其他附加电路组成，其中正向电流提供器提供正向电流，反向电流提供器提供反向电流，逆向电压保护电路可以有效避开逆向电压对器件的破坏。3. 设计要点和仿真分析ITC-IGBT 的设计要点包括器件的材料、尺寸、放电效应、氧化膜混杂层等方面，其中氧化膜混杂层是实现电荷耦合的关键。仿真分析是 ITC-IGBT 设计过程中必不可少的一步，通过仿真可以验证器件的设计是否符合预期要求，同时还可以对器件进行调整优化。综上所述，ITC-IGBT 是一种性能优越的 IGBT 器件，在大功率逆变器、沟通变频器、汽车电气控制系统等领域得到了广泛的应用前景。针对其设计及仿真方面的问题，需要进一步加强相关讨论，并不断推动其应用领域的拓展。
