AB总线配置流程

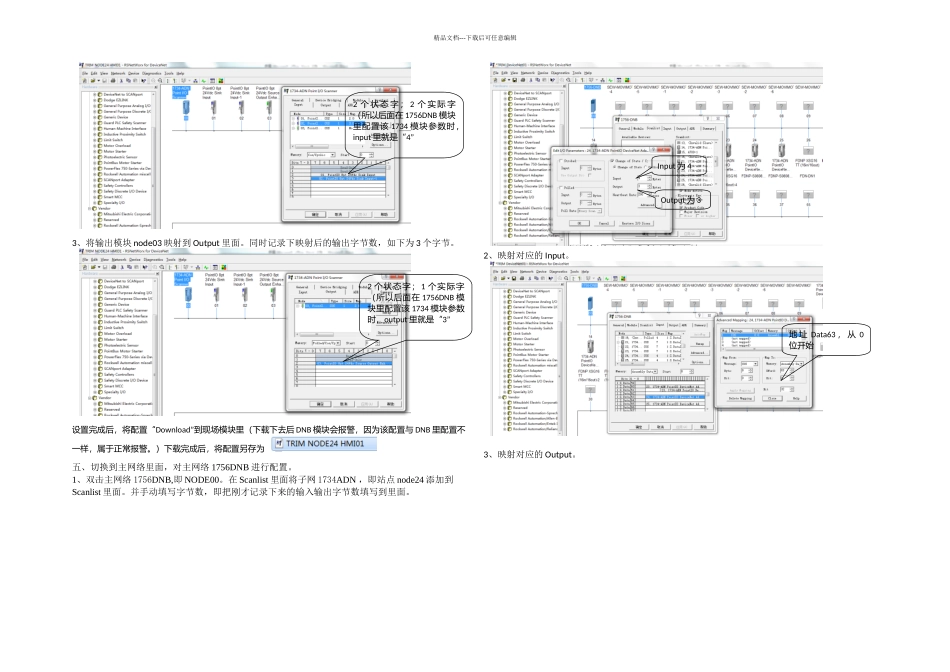

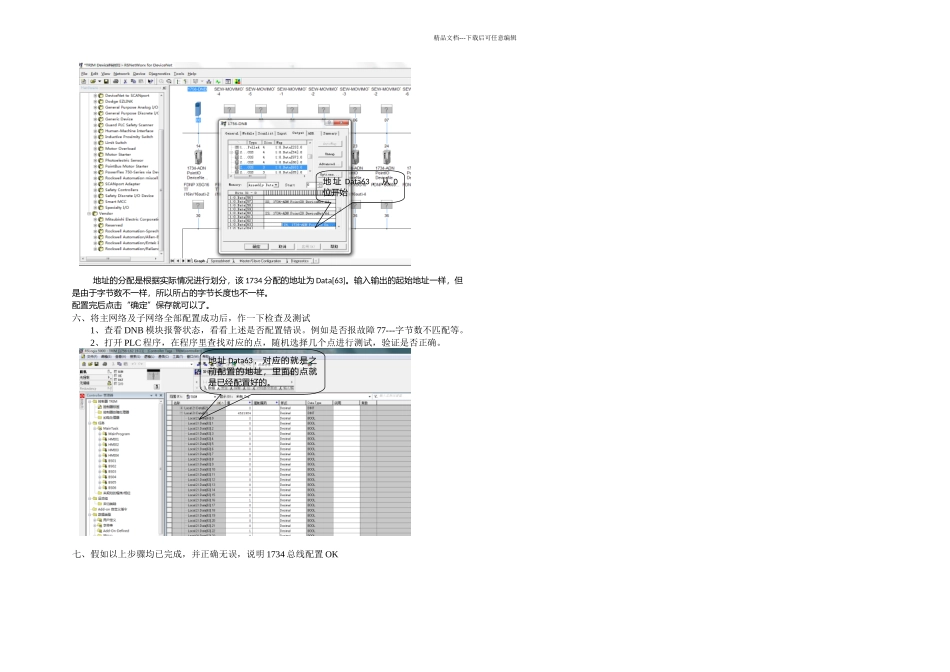

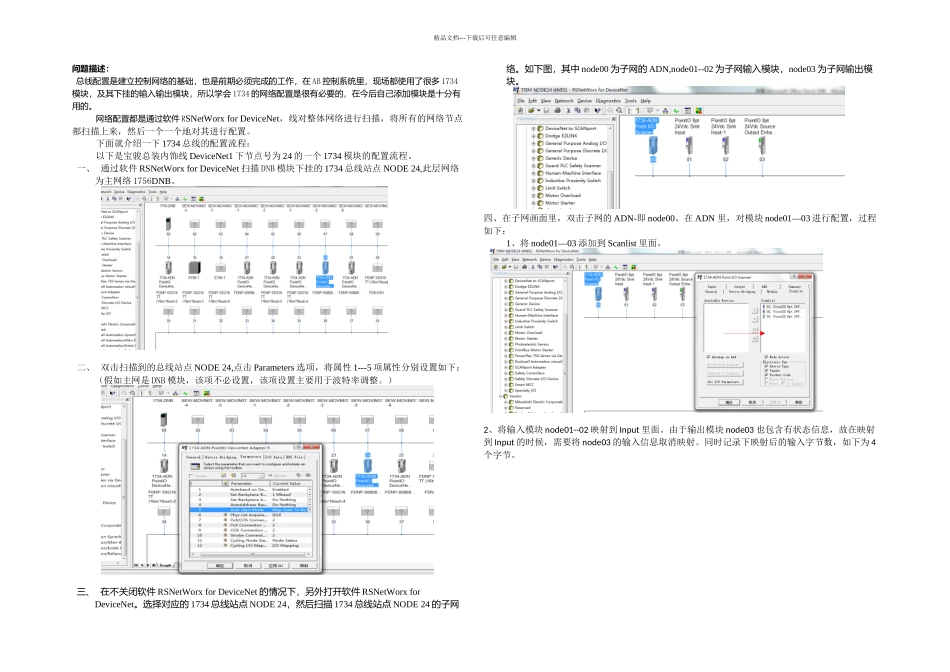

精品文档---下载后可任意编辑问题描述： 总线配置是建立控制网络的基础，也是前期必须完成的工作，在 AB 控制系统里，现场都使用了很多 1734模块，及其下挂的输入输出模块，所以学会 1734 的网络配置是很有必要的，在今后自己添加模块是十分有用的。网络配置都是通过软件 RSNetWorx for DeviceNet，线对整体网络进行扫描，将所有的网络节点都扫描上来，然后一个一个地对其进行配置。下面就介绍一下 1734 总线的配置流程：以下是宝骏总装内饰线 DeviceNet1 下节点号为 24 的一个 1734 模块的配置流程。一、 通过软件 RSNetWorx for DeviceNet 扫描 DNB 模块下挂的 1734 总线站点 NODE 24,此层网络为主网络 1756DNB。二、 双击扫描到的总线站点 NODE 24,点击 Parameters 选项，将属性 1---5 项属性分别设置如下：（假如主网是 DNB 模块，该项不必设置，该项设置主要用于波特率调整。）三、 在不关闭软件 RSNetWorx for DeviceNet 的情况下，另外打开软件 RSNetWorx for DeviceNet。选择对应的 1734 总线站点 NODE 24，然后扫描 1734 总线站点 NODE 24 的子网络。如下图，其中 node00 为子网的 ADN,node01--02 为子网输入模块，node03 为子网输出模块。四、在子网画面里，双击子网的 ADN-即 node00。在 ADN 里，对模块 node01—03 进行配置，过程如下：1、将 node01—03 添加到 Scanlist 里面。2、将输入模块 node01--02 映射到 Input 里面。由于输出模块 node03 也包含有状态信息，故在映射到 Input 的时候，需要将 node03 的输入信息取消映射。同时记录下映射后的输入字节数，如下为 4个字节。精品文档---下载后可任意编辑3、将输出模块 node03 映射到 Output 里面。同时记录下映射后的输出字节数，如下为 3 个字节。设置完成后，将配置“Download”到现场模块里（下载下去后 DNB 模块会报警，因为该配置与 DNB 里配置不一样，属于正常报警。）下载完成后，将配置另存为五、切换到主网络里面，对主网络 1756DNB 进行配置。1、双击主网络 1756DNB,即 NODE00。在 Scanlist 里面将子网 1734ADN ，即站点 node24 添加到Scanlist 里面。并手动填写字节数，即把刚才记录下来的输入输出字节数填写到里面。2、映射对应的 Input。3、映射对应的 Output。2 个 状 态 字 ； 2 个 实 际 字（所以后面在 1756DNB 模块里配置该 1734 模块...
