ALFALAVAL阿法拉伐分油机排渣原理

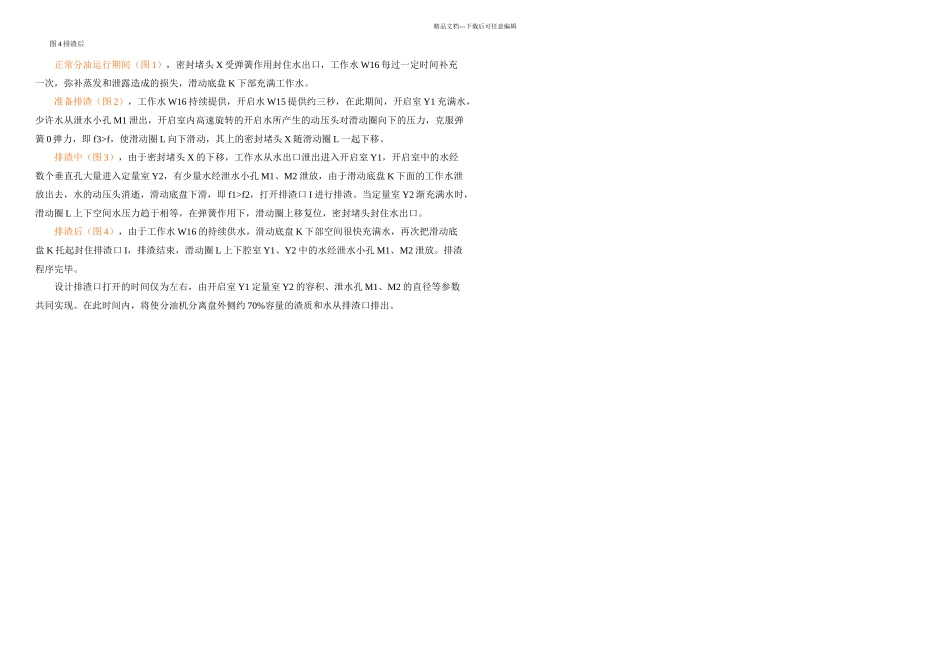

精品文档---下载后可任意编辑ALFALAVAL（阿法拉伐）分油机是船舶油品处理设备的主流品牌，在此以其 FOPX-607 型分油机为例解析其排渣原理。分油机是一种离心式沉淀设备，作用是将待分离油中的杂质颗粒和水分分离，基本原理是利用分离盘之间的微小间隙和分油机高速旋转的离心力将杂质颗粒和水分等密度较大的成分分离出去。实际上，原始原理与一杯有杂质的水杂质的沉淀过程是一样的，水中杂质受重力作用而向下运动，对于高速旋转的分离桶中的待分油，除受重力作用，还有离心力里，之于所受重力，离心力大了 NN 多，杂质快速向外运动。根据流体力学，固体杂质颗粒在分离盘中的径向速度为：式中符号分别为：杂质与纯油的密度差，Kg/m3；杂质颗粒的直径，m；分离盘的旋转角速度，rad/s；分离盘的分离半径，m；燃油的绝对粘度，kg/m·s；工作水高速旋转产生的对滑动底盘的动压头以及开启水高速旋转产生的对滑动圈的动压头可由下式得到：式中符号分别为：工作水或开启水进入其水空间的入口处半径，m；工作水或开启水其水空间的最大半径，m；水的密度 Kg/m3；水的旋转角速度 rad/s；上式忽略了工作水和开启水进口压力的影响，当工作水或开启水在其腔室高速旋转时产生的动压头足以密封滑动底盘和克服滑动圈弹簧弹力。阿法拉伐分油机排渣过程如下图解：W：密封圈；I：排渣口；K：滑动底盘；X：密封堵头；Y1：开启室；N：定量环；Y2：定量室；L：滑动圈；0：弹簧；R：密封圈；M1：Y1 的泄水小孔；M2：Y2 的泄水小孔；W15：开启水；W16：工作水图 1 正常分油运行W：密封圈；I：排渣口；K：滑动底盘；X：密封堵头；Y1：开启室；N：定量环；Y2：定量室；L：滑动圈；0：弹簧；R：密封圈；M1：Y1 的泄水小孔；M2：Y2 的泄水小孔；W15：开启水；W16：工作水。图 2 准备排渣图 3 排渣中精品文档---下载后可任意编辑图 4 排渣后正常分油运行期间（图 1），密封堵头 X 受弹簧作用封住水出口，工作水 W16 每过一定时间补充一次，弥补蒸发和泄露造成的损失，滑动底盘 K 下部充满工作水。准备排渣（图 2），工作水 W16 持续提供，开启水 W15 提供约三秒，在此期间，开启室 Y1 充满水，少许水从泄水小孔 M1 泄出，开启室内高速旋转的开启水所产生的动压头对滑动圈向下的压力，克服弹簧 0 弹力，即 f3>f，使滑动圈 L 向下滑动，其上的密封堵头 X 随滑动圈 L 一起下移。排渣中（图 3），由于密封堵头 X 的下移，工作水从水出口...
