AnsysCFX流固耦合分析

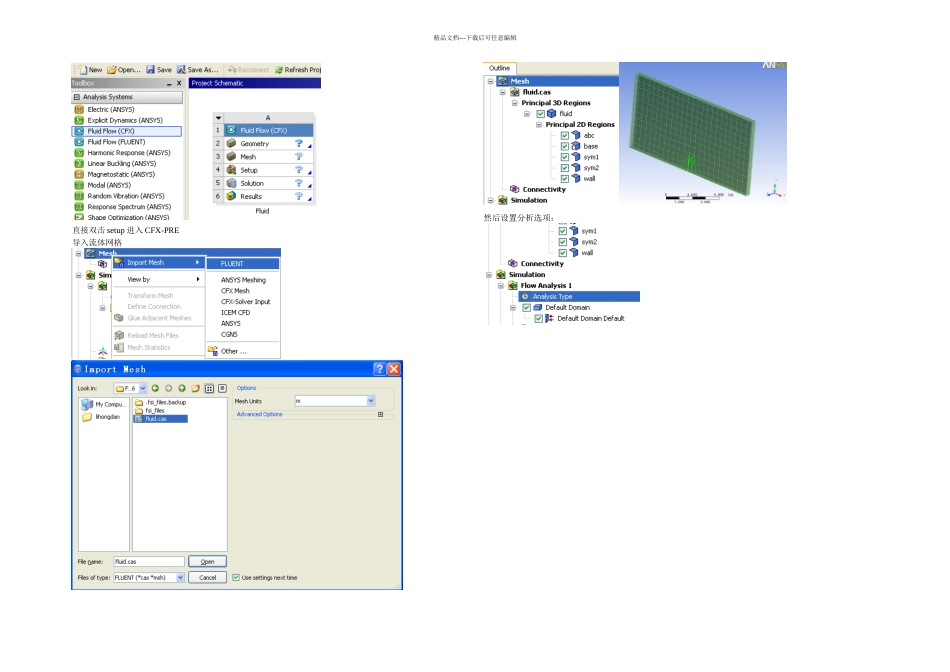

精品文档---下载后可任意编辑分析原理：流场采纳 CFX12，固体采纳 ANSYS12 分别计算，通过界面耦合。流体网格：流体部分采纳 HyperMesh 分网，根据流体分网步骤即可，没有特别要求。网格导出：格式。直接导出这个格式即可。流体的其余设置都在 CFX-PRE 中设置。固体网格即设置：划分固体网格。设置边界条件，载荷选项，求解控制，导出.cdb 文件。实例练习：以 CFX12 实例 CFX tutorial 23 作为练习。为节约时间，将计算时间缩短为 2s。网格划分：提取 CFX tutorial 23 中的实体模型到 hm 中，分别划分流体，固体网格。分别导出为 fluent 的.cas格式和 ansys 的 cdb 格式。流体网格如下：固体网格为：特别注意：做 FSI 分析时，ANSYS 固体部分必须在 BATCH 下运行（即将.cdb 文件导入 ansys 不需要任何操作就能直接计算出结果），所以导出的.CDB 文件需要添加一个命令，在 hm 手动添加命令 SF,FSIN_1,FSIN,1，具体位置在定义了节点集合 FSIN_1 之后。另一个 set：pressure 用于施加压强。这里还设置了一些控制卡片用于分析将固体部分在 ansys 中计算一下，以确定没有问题。通过 ansys 计算检查最大位移：最上面的点 x 向变形曲线至此，固体部分的计算文件已经准备好，流体网格需要导入 CFX 以进一步设置求解选项和耦合选项。以下在 CFX-PRE 中进行设置由于固体模型已经生成，故不需要利用 workbench，所以不必根据指南的做法。启动 workbench，拖动 fluid flow(CFX)到工作区精品文档---下载后可任意编辑直接双击 setup 进入 CFX-PRE导入流体网格然后设置分析选项：精品文档---下载后可任意编辑注意：mechanical input file 即是固体部分网格。再新建一个流体，取名 fluid。设置 domain精品文档---下载后可任意编辑添加边界条件取名为 interface 设置流固耦合界面，对应为 abc。精品文档---下载后可任意编辑这就是流固耦合界面的设置过程。同理，建立 sym1Sym2这个选项默认为 no slip 的 wall，最普通的那种，不必特别设置初始化：求解控制精品文档---下载后可任意编辑输出控制：Output variables list精品文档---下载后可任意编辑看清楚字母，别搞错了！Monitor 板最上面的一个角点，也是 ansys 中计算关怀的点如这个十字号保存以上设置即可。返回到 workbench，双击 solution 启动计算器。精品文档---下载后可任意编辑不用更改设置，直接计算即可。以上过程小心...
