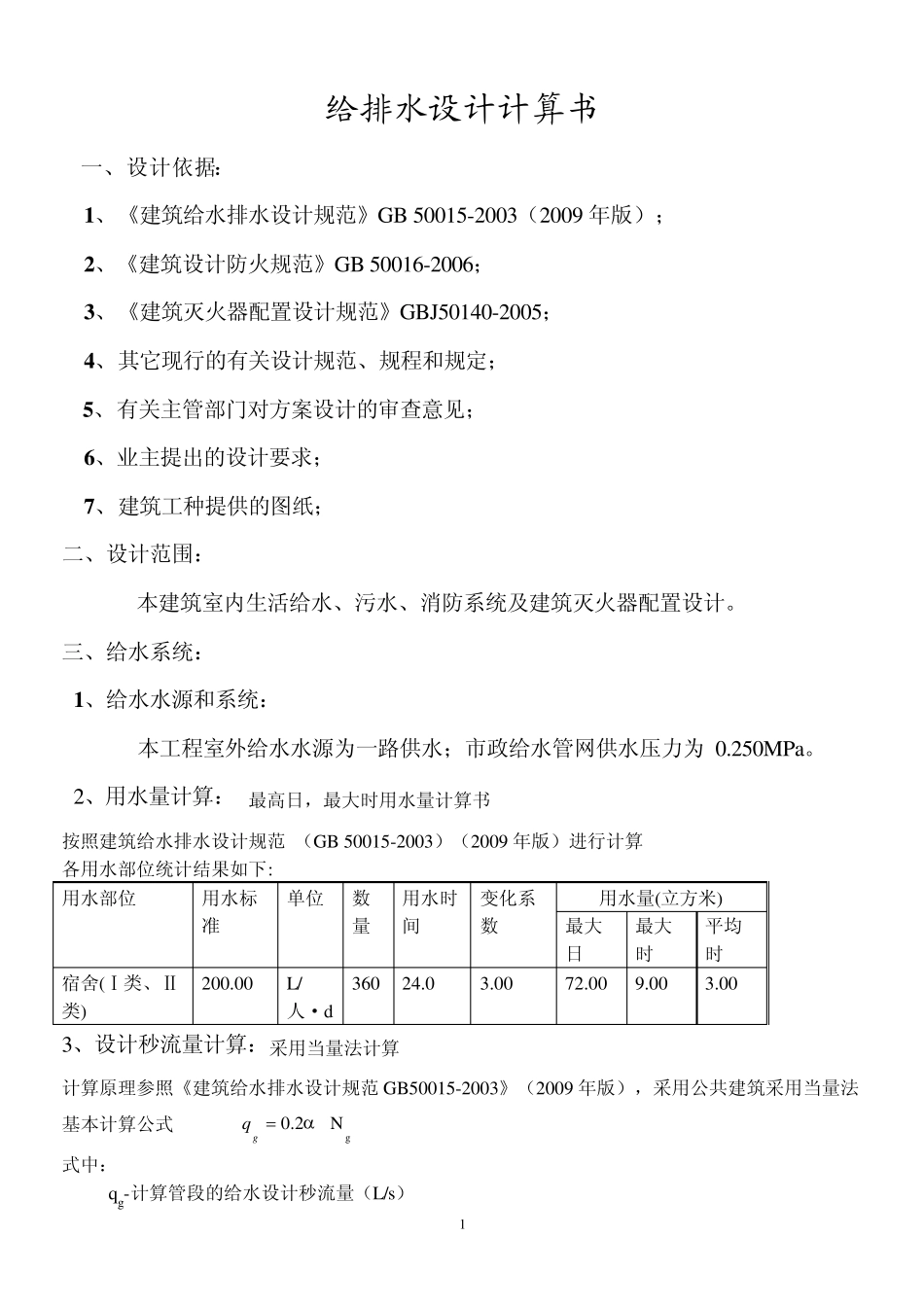

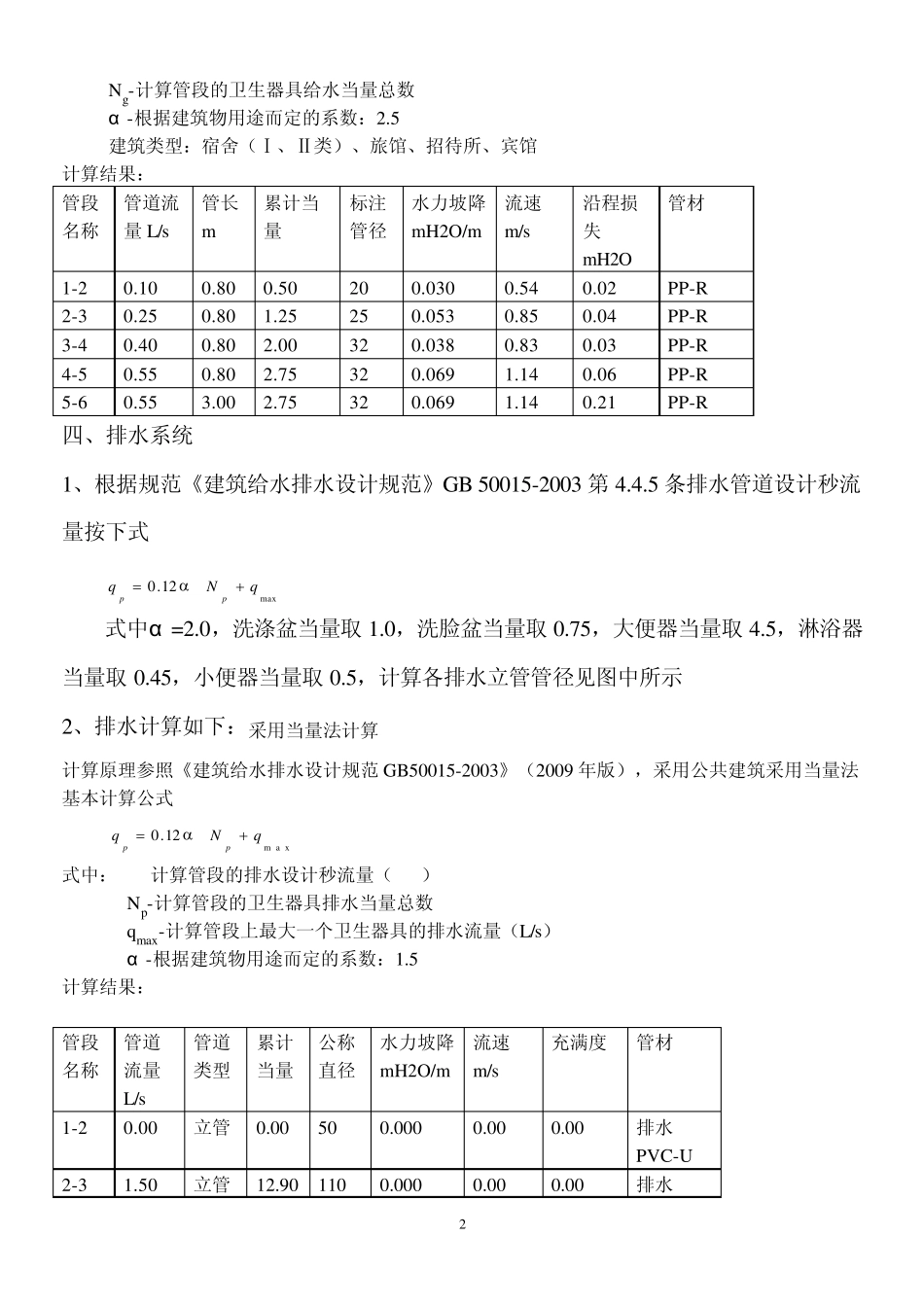

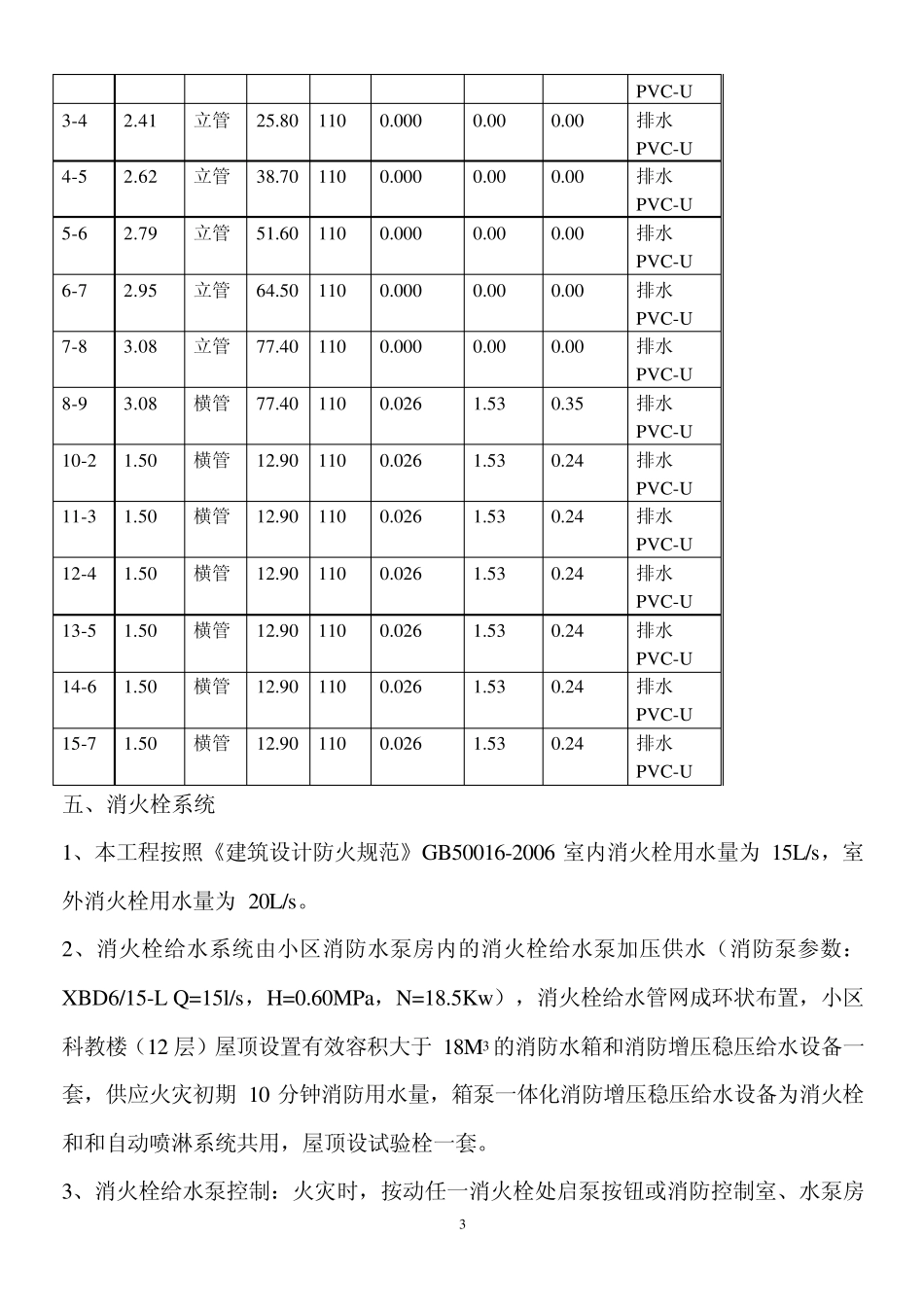

1 给排水设计计算书 一、设计依据： 1 、《建筑给水排水设计规范》GB 50015-2003（2009 年版）； 2 、《建筑设计防火规范》GB 50016-2006； 3 、《建筑灭火器配置设计规范》GBJ50140-2005； 4 、其它现行的有关设计规范、规程和规定； 5 、有关主管部门对方案设计的审查意见； 6 、业主提出的设计要求； 7 、建筑工种提供的图纸； 二、设计范围： 本建筑室内生活给水、污水、消防系统及建筑灭火器配置设计。 三、给水系统： 1 、给水水源和系统： 本工程室外给水水源为一路供水；市政给水管网供水压力为 0.250MPa。 2、用水量计算： 最高日，最大时用水量计算书 按照建筑给水排水设计规范 （GB 50015-2003）（2009 年版）进行计算 各用水部位统计结果如下: 用水部位 用水标准 单位 数量 用水时间 变化系数 用水量(立方米) 最大日 最大时 平均时 宿舍(Ⅰ类、Ⅱ类) 200.00 L/人·d 360 24.0 3.00 72.00 9.00 3.00 3、设计秒流量计算：采用当量法计算 计算原理参照《建筑给水排水设计规范GB50015-2003》（2009 年版），采用公共建筑采用当量法 基本计算公式 gN2.0 gq 式中： qg-计算管段的给水设计秒流量（L/s） 2 Ng-计算管段的卫生器具给水当量总数 α -根据建筑物用途而定的系数：2.5 建筑类型：宿舍（Ⅰ、Ⅱ类）、旅馆、招待所、宾馆 计算结果： 管段名称 管道流量L/s 管长m 累计当量 标注管径 水力坡降mH2O/m 流速m/s 沿程损失mH2O 管材 1-2 0.10 0.80 0.50 20 0.030 0.54 0.02 PP-R 2-3 0.25 0.80 1.25 25 0.053 0.85 0.04 PP-R 3-4 0.40 0.80 2.00 32 0.038 0.83 0.03 PP-R 4-5 0.55 0.80 2.75 32 0.069 1.14 0.06 PP-R 5-6 0.55 3.00 2.75 32 0.069 1.14 0.21 PP-R 四、排水系统 1、根据规范《建筑给水排水设计规范》GB 50015-2003 第 4.4.5 条排水管道设计秒流量按下式 max12.0qNqpp 式中α =2.0，洗涤盆当量取 1.0，洗脸盆当量取 0.75，大便器当量取 4.5，淋浴器当量取 0.45，小便器当量取 0.5，计算各排水立管管径见图中所示 2、排水计算如下：采用当量法计算 计算原理参照《建筑给水排水设计规范 GB50015-2003》（2009 年版），采用公共建筑采用当量法 基本计算公式 m a x12.0qNqpp 式中： qp-计算管段的排水设计秒流量（L/s） Np-计算管段的卫生器具排水当量总数 ...
