公差分析基本知识VIP专享

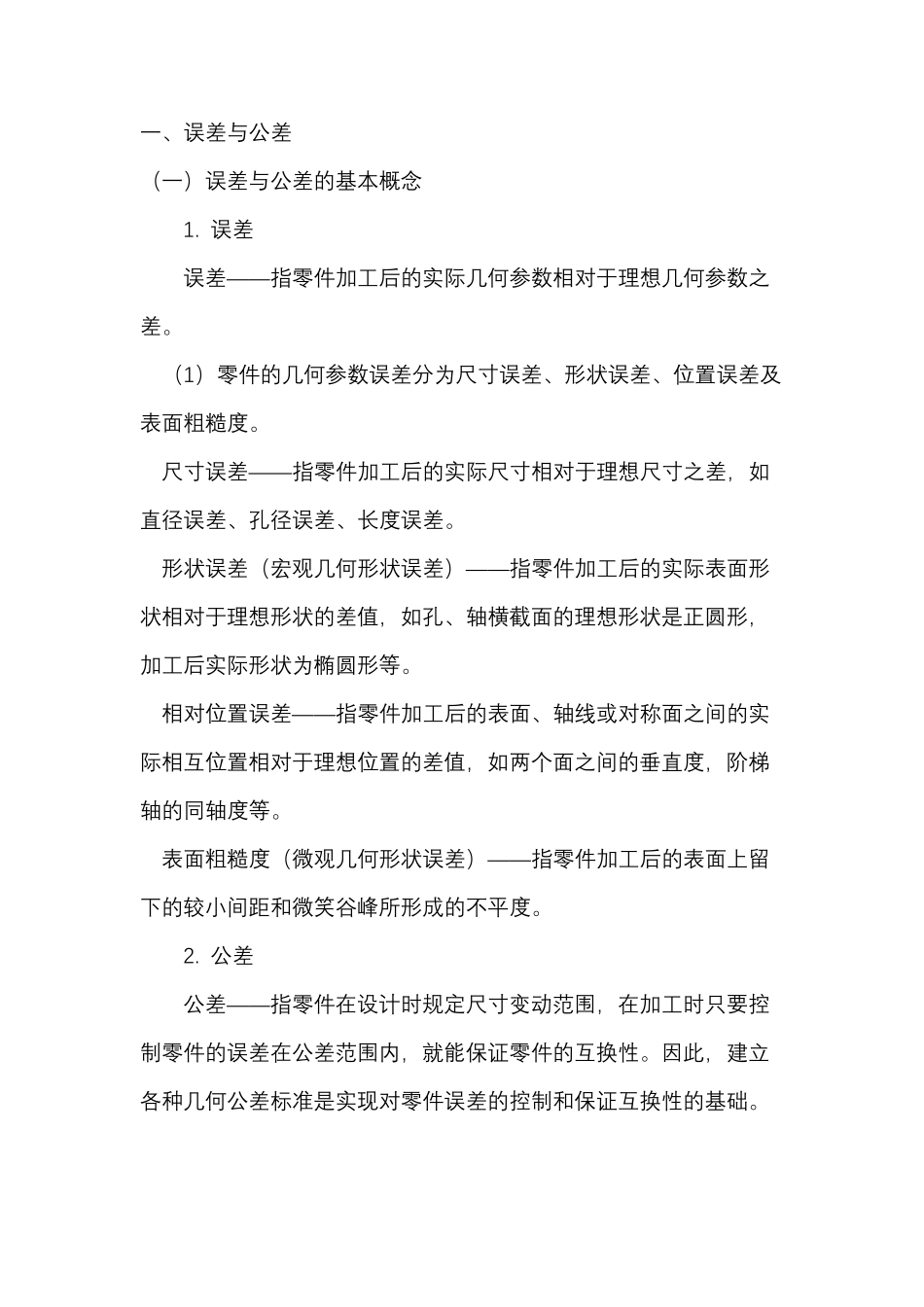

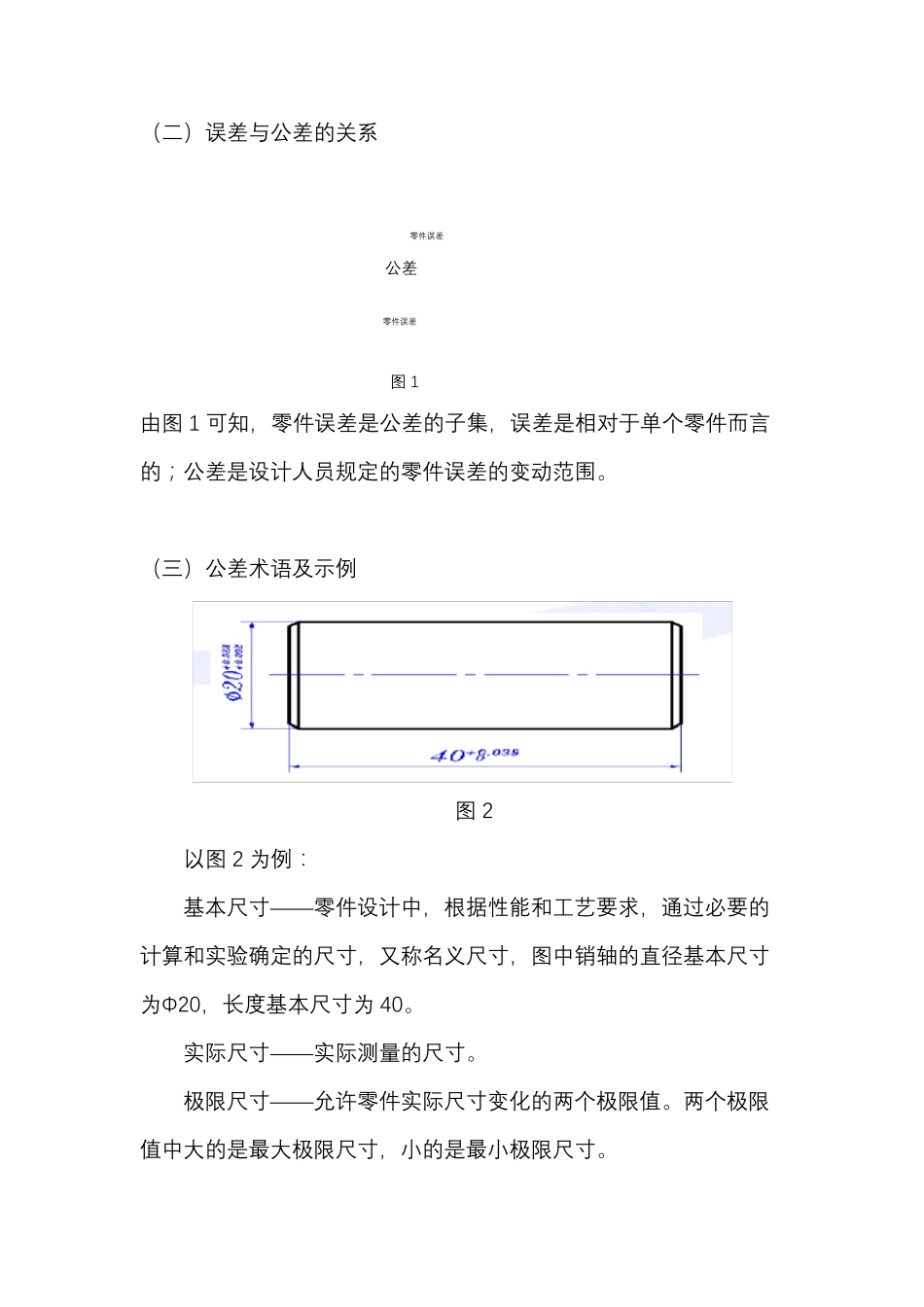

公 差 分 析 一 、 误 差 与 公 差 二 、 尺 寸 链 三 、 形 位 公 差 及 公 差 原 则 一 、 误 差 与 公 差 （ 一 ） 误 差 与 公 差 的 基 本 概 念 1. 误 差 误 差 — — 指 零 件 加 工 后 的 实 际 几 何 参 数 相 对 于 理 想 几 何 参 数 之差 。 （ 1） 零 件 的 几 何 参 数 误 差 分 为 尺 寸 误 差 、 形 状 误 差 、 位 置 误 差 及表 面 粗 糙 度 。 尺 寸 误 差 — — 指 零 件 加 工 后 的 实 际 尺 寸 相 对 于 理 想 尺 寸 之 差 ， 如直 径 误 差 、 孔 径 误 差 、 长 度 误 差 。 形 状 误 差 （ 宏 观 几 何 形 状 误 差 ） — — 指 零 件 加 工 后 的 实 际 表 面 形状 相 对 于 理 想 形 状 的 差 值 ， 如 孔 、 轴 横 截 面 的 理 想 形 状 是 正 圆 形 ，加 工 后 实 际 形 状 为 椭 圆 形 等 。 相 对 位 置 误 差 — — 指 零 件 加 工 后 的 表 面 、 轴 线 或 对 称 面 之 间 的 实际 相 互 位 置 相 对 于 理 想 位 置 的 差 值 ， 如 两 个 面 之 间 的 垂 直 度 ， 阶 梯轴 的 同 轴 度 等 。 表 面 粗 糙 度 （ 微 观 几 何 形 状 误 差 ） — — 指 零 件 加 工 后 的 表 面 上 留下 的 较 小 间 距 和 微 笑 谷 峰 所 形 成 的 不 平 度 。 2. 公 差 公 差 — — 指 零 件 在 设 计 时 规 定 尺 寸 变 动 范 围 ， 在 加 工 时 只 要 控制 零 件 的 误 差 在 公 差 范 围 内 ， 就 能 保 证 零 件 的 互 换 性 。 因 此 ， 建 立各 种 几 何 公 差 标 准 是 实 现 对 零 件 误 差 的 控 制 和 保 证 互 换 性 的 基 础 。 （二）误差与公差的关系 由图 1 可知，零件误差是公差的子集，误差是相对于单个零件而言的；公差是设计人员规定的零件误差的变动范围。 （三）公差术语及示例 图 2 以图 2 为例： 基本尺寸——零件设计中，根据性能和工艺要求，通过必要的计算和实验确定的尺寸，又称名义尺寸，图中销轴的直径基本尺寸为Φ20，长 度 基本尺寸为...
