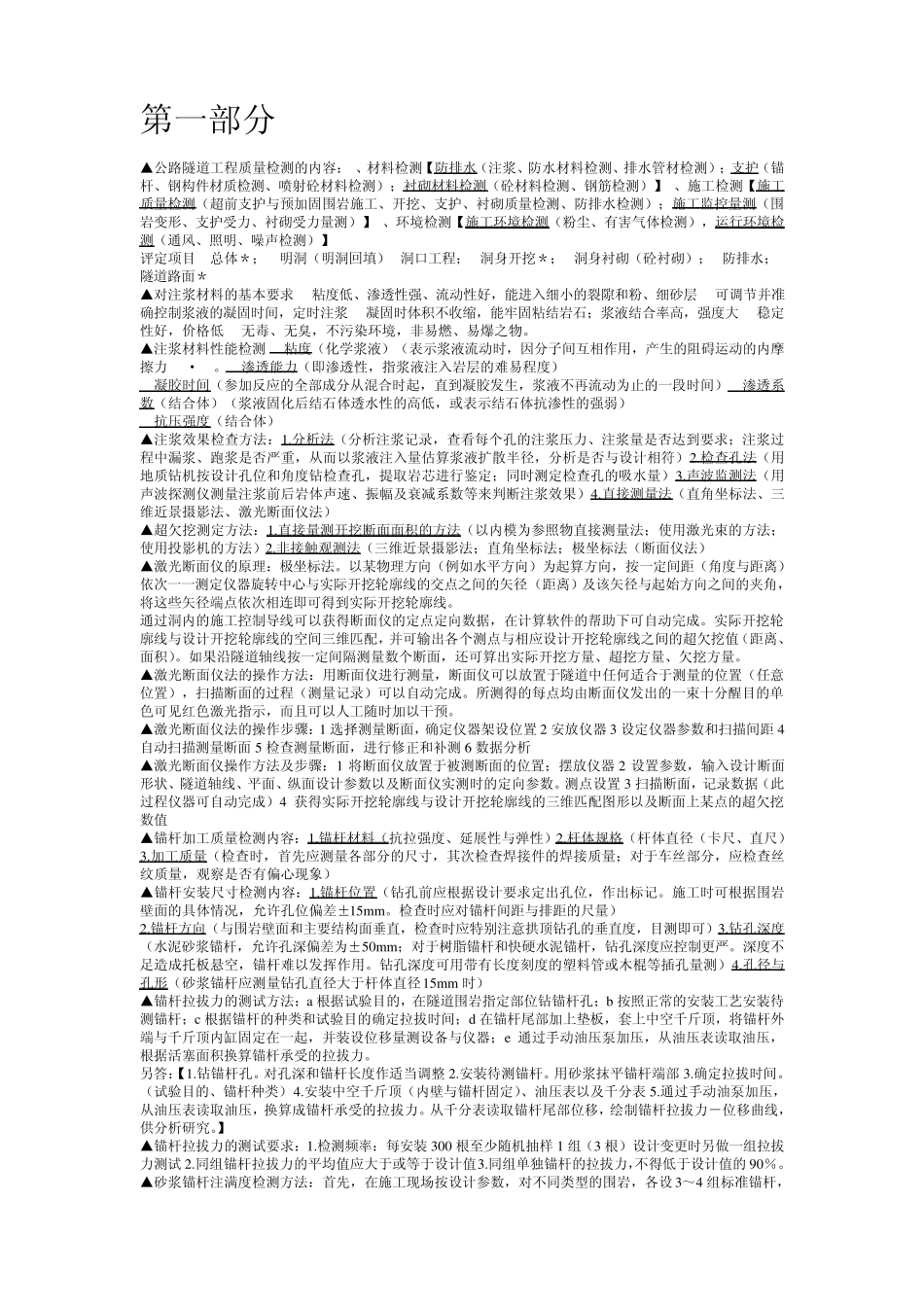

第一部分 ▲公路隧道工程质量检测的内容:1、材料检测【防排水(注浆、防水材料检测、排水管材检测);支护(锚杆、钢构件材质检测、喷射砼材料检测);衬砌材料检测(砼材料检测、钢筋检测)】2、施工检测【施工质量检测(超前支护与预加固围岩施工、开挖、支护、衬砌质量检测、防排水检测);施工监控量测(围岩变形、支护受力、衬砌受力量测)】3、环境检测【施工环境检测(粉尘、有害气体检测),运行环境检测(通风、照明、噪声检测)】 评定项目 1总体*;2.明洞(明洞回填)3洞口工程;4洞身开挖*;5洞身衬砌(砼衬砌);6防排水;7隧道路面* ▲对注浆材料的基本要求 1.粘度低、渗透性强、流动性好,能进入细小的裂隙和粉、细砂层 2.可调节并准确控制浆液的凝固时间,定时注浆 3.凝固时体积不收缩,能牢固粘结岩石;浆液结合率高,强度大 4.稳定性好,价格低 5.无毒、无臭,不污染环境,非易燃、易爆之物。 ▲注浆材料性能检测 1.粘度(化学浆液)(表示浆液流动时,因分子间互相作用,产生的阻碍运动的内摩擦力 Pa²s)。2.渗透能力(即渗透性,指浆液注入岩层的难易程度) 3.凝胶时间(参加反应的全部成分从混合时起,直到凝胶发生,浆液不再流动为止的一段时间)4.渗透系数(结合体)(浆液固化后结石体透水性的高低,或表示结石体抗渗性的强弱) 5.抗压强度(结合体) ▲注浆效果检查方法:1.分析法(分析注浆记录,查看每个孔的注浆压力、注浆量是否达到要求;注浆过程中漏浆、跑浆是否严重,从而以浆液注入量估算浆液扩散半径,分析是否与设计相符)2.检查孔法(用地质钻机按设计孔位和角度钻检查孔,提取岩芯进行鉴定;同时测定检查孔的吸水量)3.声波监测法(用声波探测仪测量注浆前后岩体声速、振幅及衰减系数等来判断注浆效果)4.直接测量法(直角坐标法、三维近景摄影法、激光断面仪法) ▲超欠挖测定方法:1.直接量测开挖断面面积的方法(以内模为参照物直接测量法;使用激光束的方法;使用投影机的方法)2.非接触观测法(三维近景摄影法;直角坐标法;极坐标法(断面仪法) ▲激光断面仪的原理:极坐标法。以某物理方向(例如水平方向)为起算方向,按一定间距(角度与距离)依次一一测定仪器旋转中心与实际开挖轮廓线的交点之间的矢径(距离)及该矢径与起始方向之间的夹角,将这些矢径端点依次相连即可得到实际开挖轮廓线。 通过洞内的施工控制导线可以获得断面仪的定点定向数据,在计算软件的帮助下可自...
