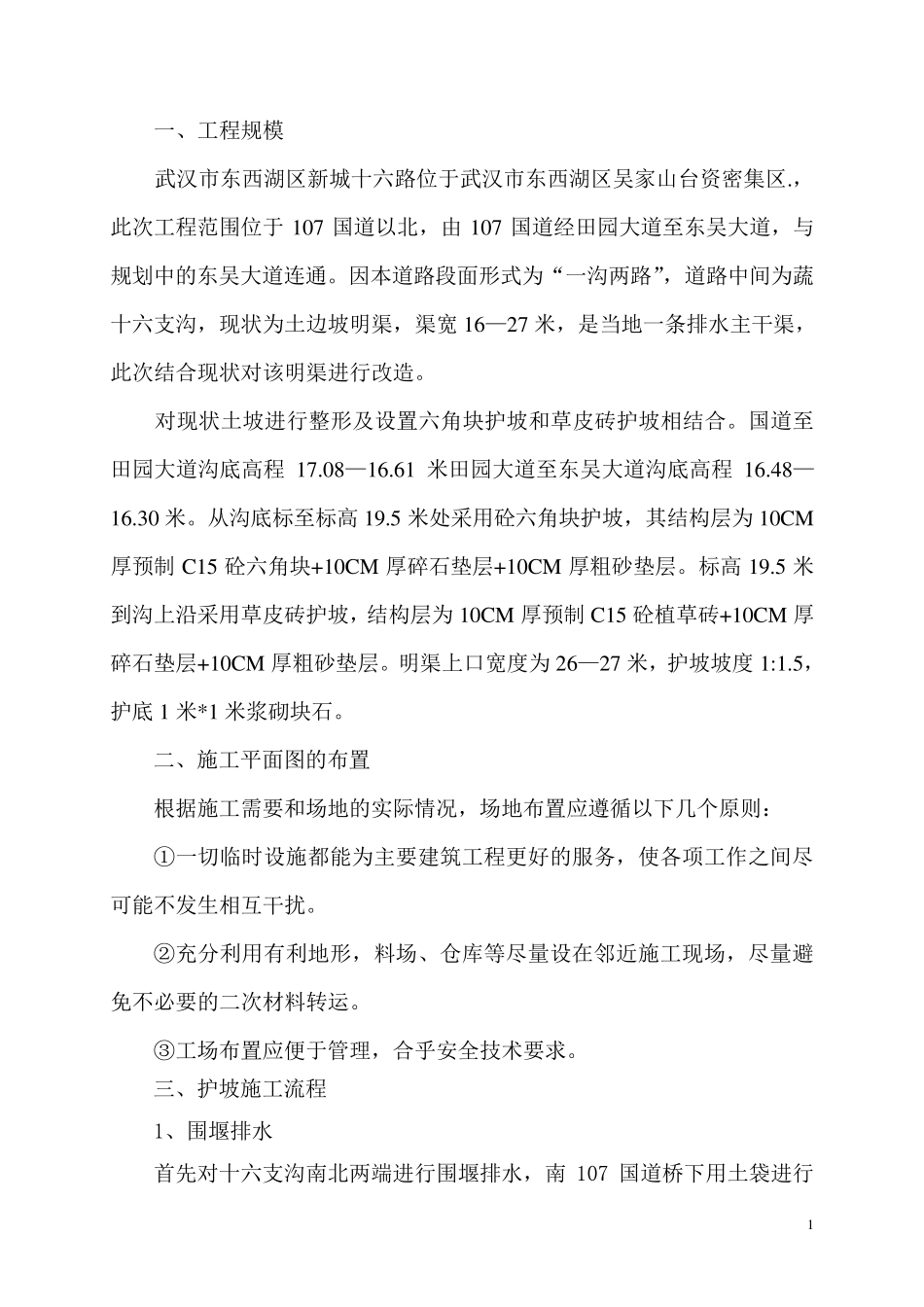

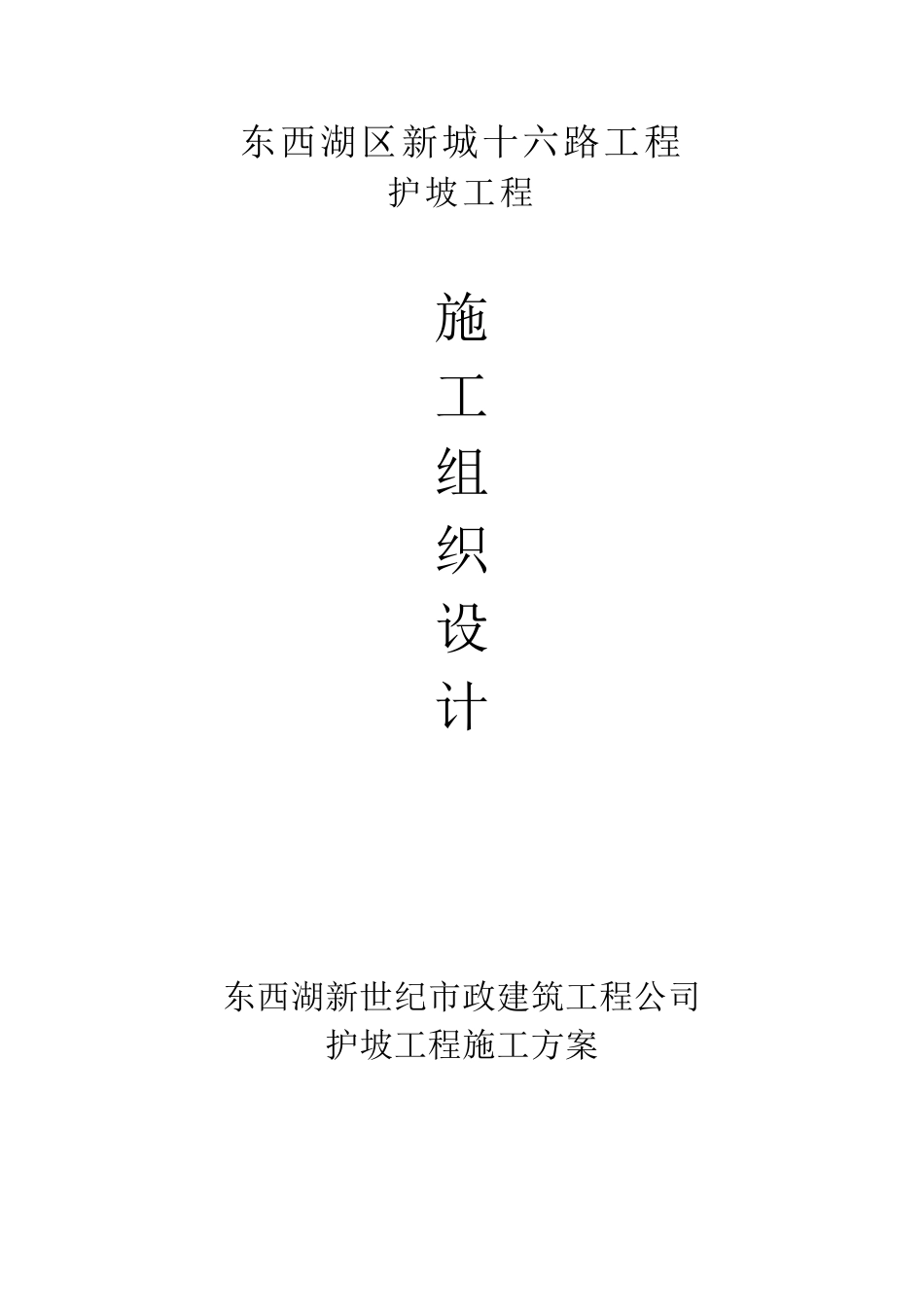

东西湖区新城十六路工程 护坡工程 施 工 组 织 设 计 东西湖新世纪市政建筑工程公司 护坡工程施工方案 1 一、工程规模 武汉市东西湖区新城十六路位于武汉市东西湖区吴家山台资密集区.,此次工程范围位于107 国道以北,由107 国道经田园大道至东吴大道,与规划中的东吴大道连通。因本道路段面形式为“一沟两路”,道路中间为蔬十六支沟,现状为土边坡明渠,渠宽16—27 米,是当地一条排水主干渠,此次结合现状对该明渠进行改造。 对现状土坡进行整形及设置六角块护坡和草皮砖护坡相结合。国道至田园大道沟底高程17.08—16.61 米田园大道至东吴大道沟底高程16.48—16.30 米。从沟底标至标高 19.5 米处采用砼六角块护坡,其结构层为10CM厚预制 C15 砼六角块+10CM 厚碎石垫层+10CM 厚粗砂垫层。标高 19.5 米到沟上沿采用草皮砖护坡,结构层为10CM 厚预制 C15 砼植草砖+10CM 厚碎石垫层+10CM 厚粗砂垫层。明渠上口宽度为26—27 米,护坡坡度 1:1.5,护底 1 米*1 米浆砌块石。 二、施工平面图的布置 根据施工需要和场地的实际情况,场地布置应遵循以下几个原则: ①一切临时设施都能为主要建筑工程更好 的服 务 ,使 各 项 工作 之 间尽可 能不 发 生 相互 干扰 。 ② 充 分 利 用有 利 地形,料 场、仓 库 等 尽 量 设在 邻 近 施工现场,尽 量 避免 不 必 要的二次材 料 转 运 。 ③ 工场布置应便 于管 理 ,合乎 安 全 技 术 要求 。 三 、护坡施工流 程 1、围堰 排水 首 先 对十六支沟南 北两端 进行围堰 排水,南107 国道桥 下用土袋 进行 2 围 堰 , 北 东 吴 大 道 用 土 方 筑 坝 围 堰 。 围 堰 后 在 东 吴 大 道 用 水 泵 抽 排 沟 内 积水 。 2、 放 样 首 先 布 设 施 工 控 制 网 , 进 行 施 工 放 样 , 埋 设 分 段 开 挖 桩 号 和 开 挖 轮 廓线 标 志 , 测 量 开 挖 前 后 断 面 。 根 据 施 工 控 制 网 测 量 放 样 , 确 定 护 坡 范 围 线 , 削 坡 前 应 对 滩 地 地 形 进行 实 地 测 量 , 确 定 削 坡 范 围 。 利 用 指 定 的 轴 线 交 点 作 控 制 点 , 采 用 极 坐 标 进 行 加 密 控 制 , 并 据 此 进行 细 部 放 样 , 打 定 位 桩 ...
