关于555集成电路原理及应用

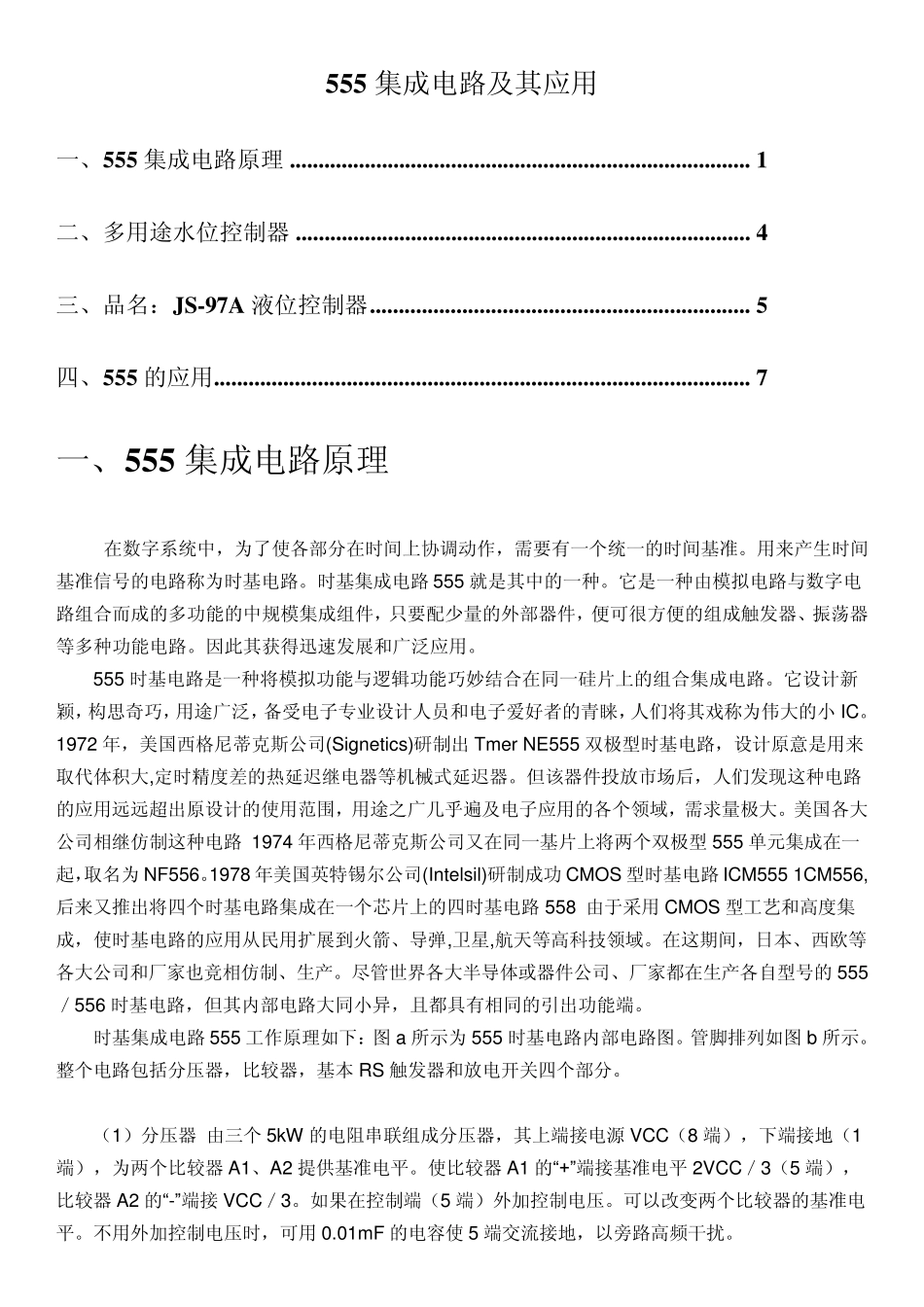

555 集成电路及其应用 一、555 集成电路原理 ................................................................................ 1 二、多用途水位控制器 ............................................................................... 4 三、品名：JS-97A 液位控制器 .................................................................. 5 四、555 的应用 ............................................................................................. 7 一、555 集成电路原理 在数字系统中，为了使各部分在时间上协调动作，需要有一个统一的时间基准。用来产生时间基准信号的电路称为时基电路。时基集成电路555 就是其中的一种。它是一种由模拟电路与数字电路组合而成的多功能的中规模集成组件，只要配少量的外部器件，便可很方便的组成触发器、振荡器等多种功能电路。因此其获得迅速发展和广泛应用。 555 时基电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。它设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，人们将其戏称为伟大的小 IC。1972 年，美国西格尼蒂克斯公司(Signetics)研制出 Tmer NE555 双极型时基电路，设计原意是用来取代体积大,定时精度差的热延迟继电器等机械式延迟器。但该器件投放市场后，人们发现这种电路的应用远远超出原设计的使用范围，用途之广几乎遍及电子应用的各个领域，需求量极大。美国各大公司相继仿制这种电路 1974 年西格尼蒂克斯公司又在同一基片上将两个双极型 555 单元集成在一起，取名为 NF556。1978 年美国英特锡尔公司(Intelsil)研制成功 CMOS 型时基电路ICM555 1CM556,后来又推出将四个时基电路集成在一个芯片上的四时基电路558 由于采用CMOS 型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹,卫星,航天等高科技领域。在这期间，日本、西欧等各大公司和厂家也竞相仿制、生产。尽管世界各大半导体或器件公司、厂家都在生产各自型号的 555／556 时基电路，但其内部电路大同小异，且都具有相同的引出功能端。 时基集成电路555 工作原理如下：图 a 所示为 555 时基电路内部电路图。管脚排列如图 b 所示。整个电路包括分压器，比较器，基本 RS 触发器和放电开关四个部分。 （1）分压器 由三个 5kW 的电阻串联组成分压器，其上端接电源 VCC（8 端），下端接地（1端），为两个...
