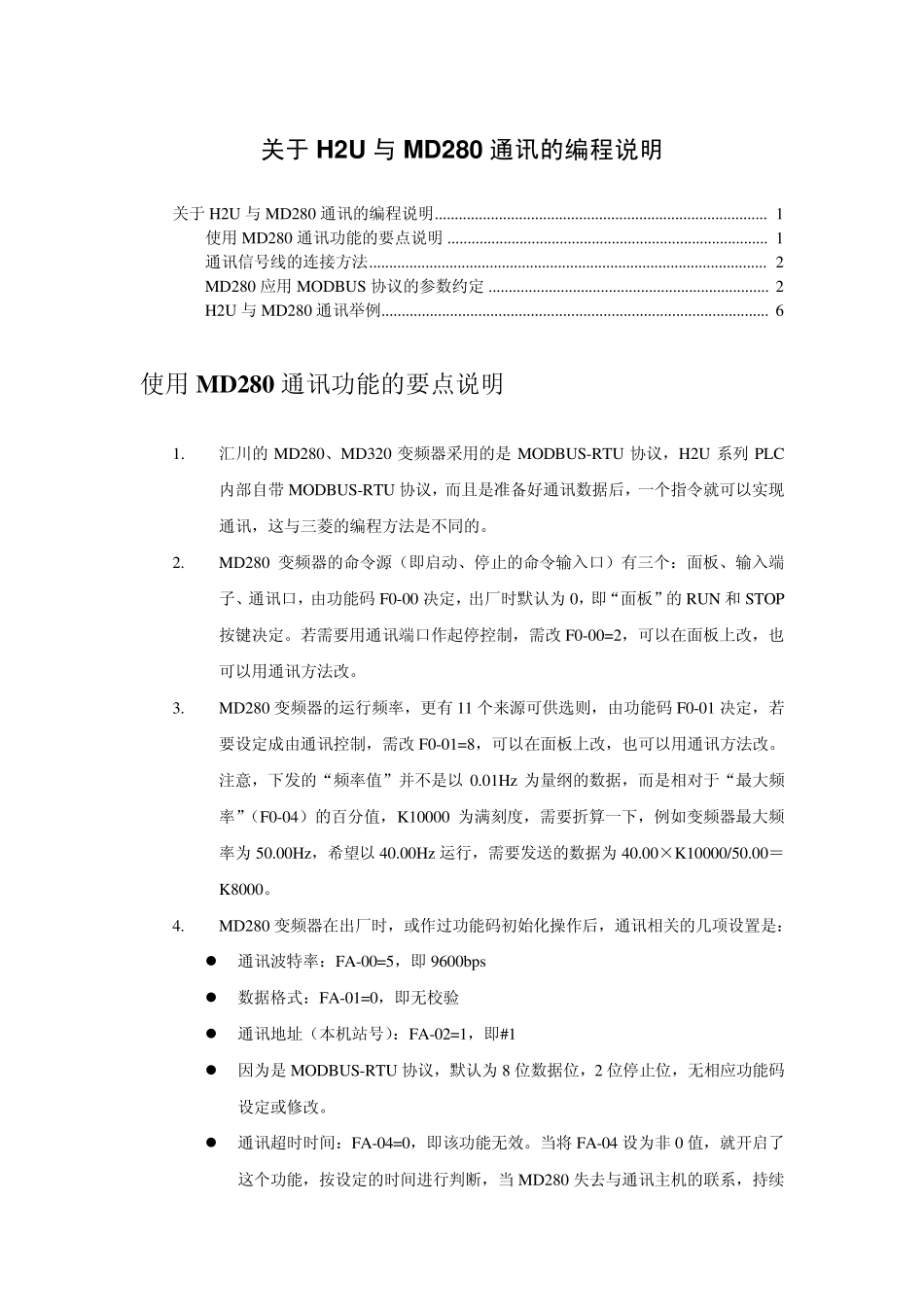

关于H2U与MD280通讯的编程说明

关于H2U与 MD280 通讯的编程说明 关于 H2U 与 MD280 通讯的编程说明 ................................................................................... 1 使用 MD280 通讯功能的要点说明 ................................................................................ 1 通讯信号线的连接方法 ................................................................................................... 2 MD280 应用 MODBUS 协议的参数约定 ...................................................................... 2 H2U 与 MD280 通讯举例................................................................................................ 6 使用 M D280 通讯功能的要点说明 1. 汇川的 MD280、MD320 变频器采用的是 MODBUS-RTU 协议，H2U 系列 PLC内部自带 MODBUS-RTU 协议，而且是准备好通讯数据后，一个指令就可以实现通讯，这与三菱的编程方法是不同的。 2. MD280 变频器的命令源（即启动、停止的命令输入口）有三个：面板、输入端子、通讯口，由功能码 F0-00 决定，出厂时默认为 0，即“面板”的 RUN 和 STOP按键决定。若需要用通讯端口作起停控制，需改 F0-00=2，可以在面板上改，也可以用通讯方法改。 3. MD280 变频器的运行频率，更有 11 个来源可供选则，由功能码 F0-01 决定，若要设定成由通讯控制，需改 F0-01=8，可以在面板上改，也可以用通讯方法改。注意，下发的“频率值”并不是以 0.01Hz 为量纲的数据，而是相对于“最大频率”（F0-04）的百分值，K10000 为满刻度，需要折算一下，例如变频器最大频率为 50.00Hz，希望以 40.00Hz 运行，需要发送的数据为 40.00×K10000/50.00＝K8000。 4. MD280 变频器在出厂时，或作过功能码初始化操作后，通讯相关的几项设置是：  通讯波特率：FA-00=5，即 9600bps  数据格式：FA-01=0，即无校验  通讯地址（本机站号）：FA-02=1，即#1  因为是 MODBUS-RTU 协议，默认为 8 位数据位，2 位停止位，无相应功能码设定或修改。  通讯超时时间：FA-04=0，即该功能无效。当将 FA-04 设为非 0 值，就开启了这个功能，按设定的时间进行判断，当 MD280 失去与通讯主机的联系，持续的时间超过该设定值，MD280 就会自动停机，并告警。这个功能在有安全需要的应用中非常重要，可防止...
