医院信息管理系统数据流图

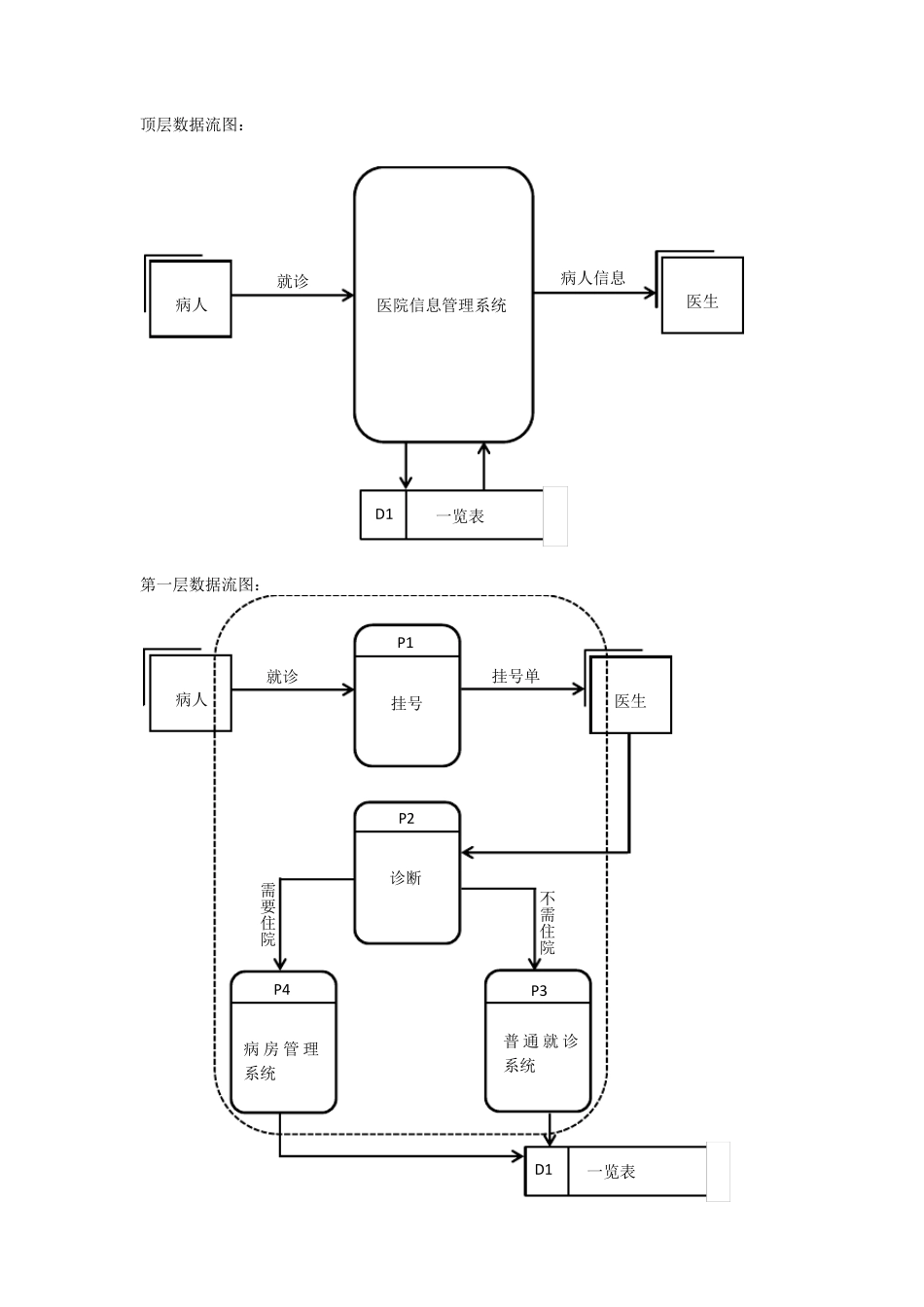

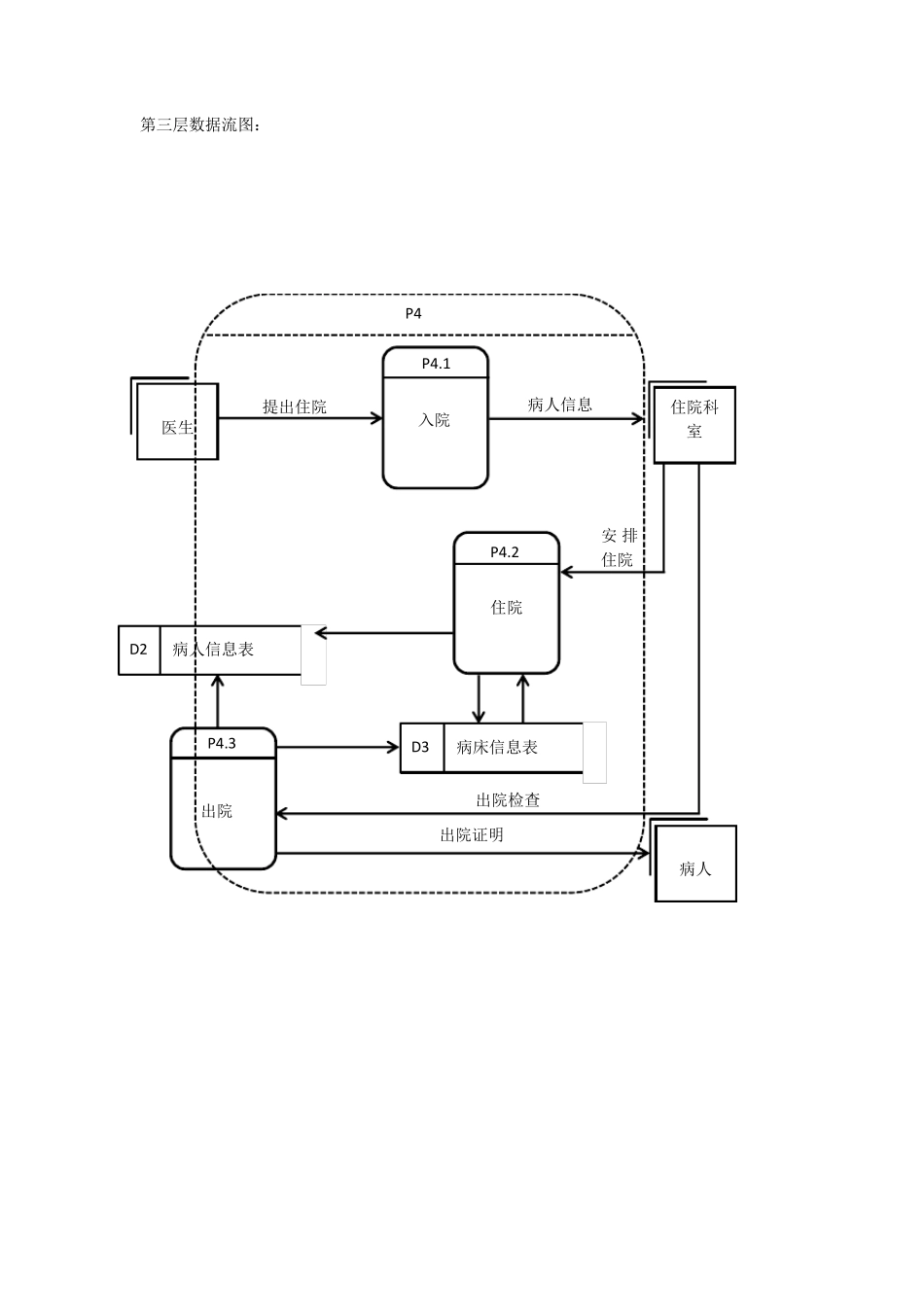

顶层数据流图： 第一层数据流图： 病人 医院信息管理系统 就诊 病人信息 医生 D1 一览表 病人 就诊 P1 挂号 挂号单 医生 P2 诊断 P4 病 房 管 理系统 需要住院 P3 普 通 就 诊系统 不需住院 D1 一览表 第二层数据流图： 医生 P3.1 各项检查 P3.2 诊断 处方 病人 D2 病人信息表 P3.3 划价收费 药房 P3 缴费单 第三层数据流图： 医生 提出住院 P4.1 病人信息 住院科室 入院 P4.2 安 排住院 住院 D2 病人信息表 D3 病床信息表 P4.3 出院检查 出院 病人 出院证明 P4 第四层数据流图： 医生 有无房间 P4.1.1 房间查询 登记表 P4.1.2 D2 病人信息表 登记病人信息 P4.1.3 收取预交款 收据 P4.1.4 安排住院 D4 账目表 病人 定金 D3 病床信息表 P4.1 医生 P4.2.1 常规治疗 病人信息 护士 P4.2.2 常规护理 紧 急 情 况护理 急救治疗 P4.2.4 P4.2.3 病人信息 急诊 D6 值班表 D6 住院档案 P4.2 病人 申请书 P4.3.1 申请出院 自己要求出院 P4.3.2 打印风险告知书 医生 P4.3.3 建议病人出院 P4.3.3 下达医嘱 P4.3.4 结算费用 病人 出院手续 出院手续 D4 账目表 P4.3
