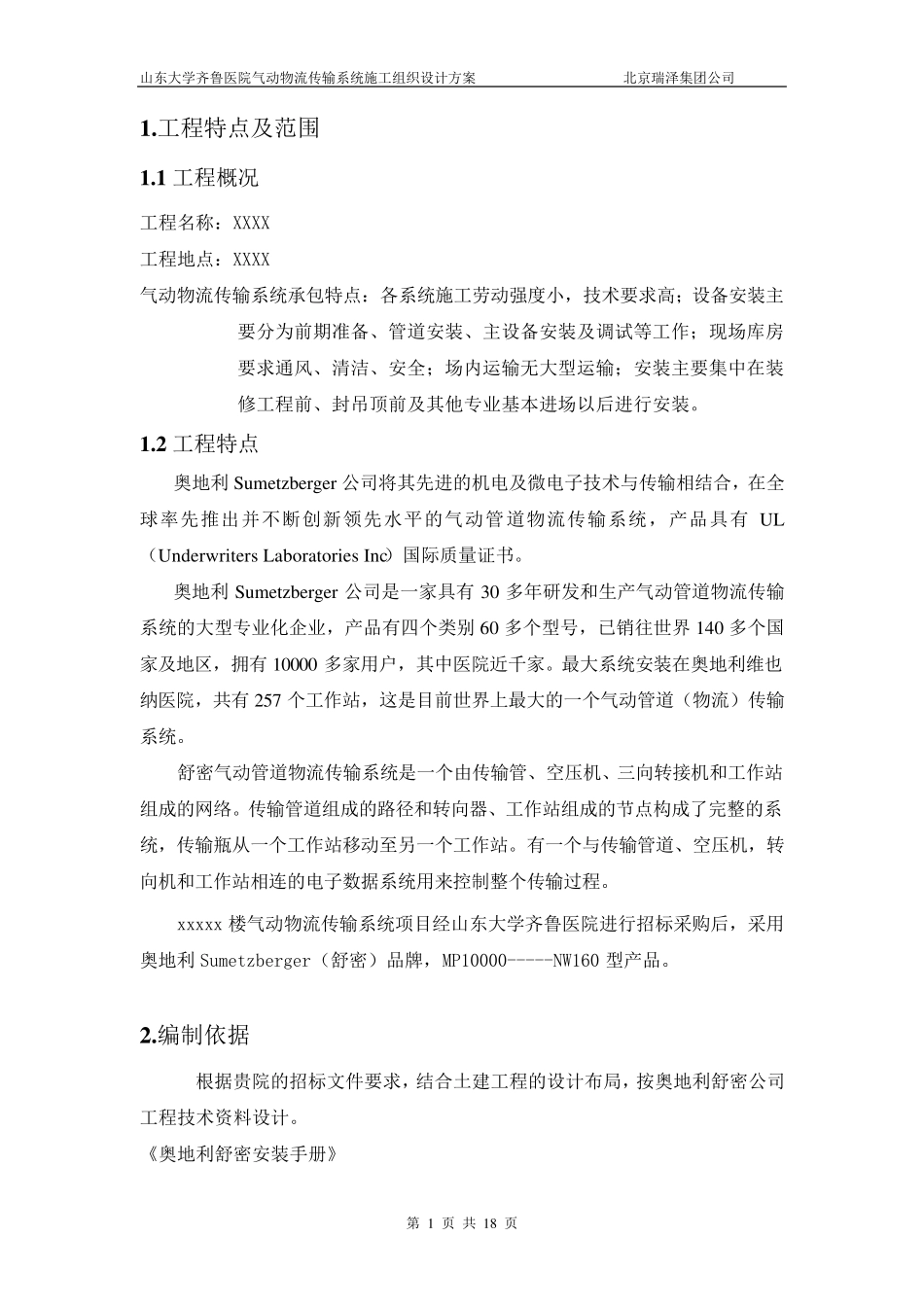

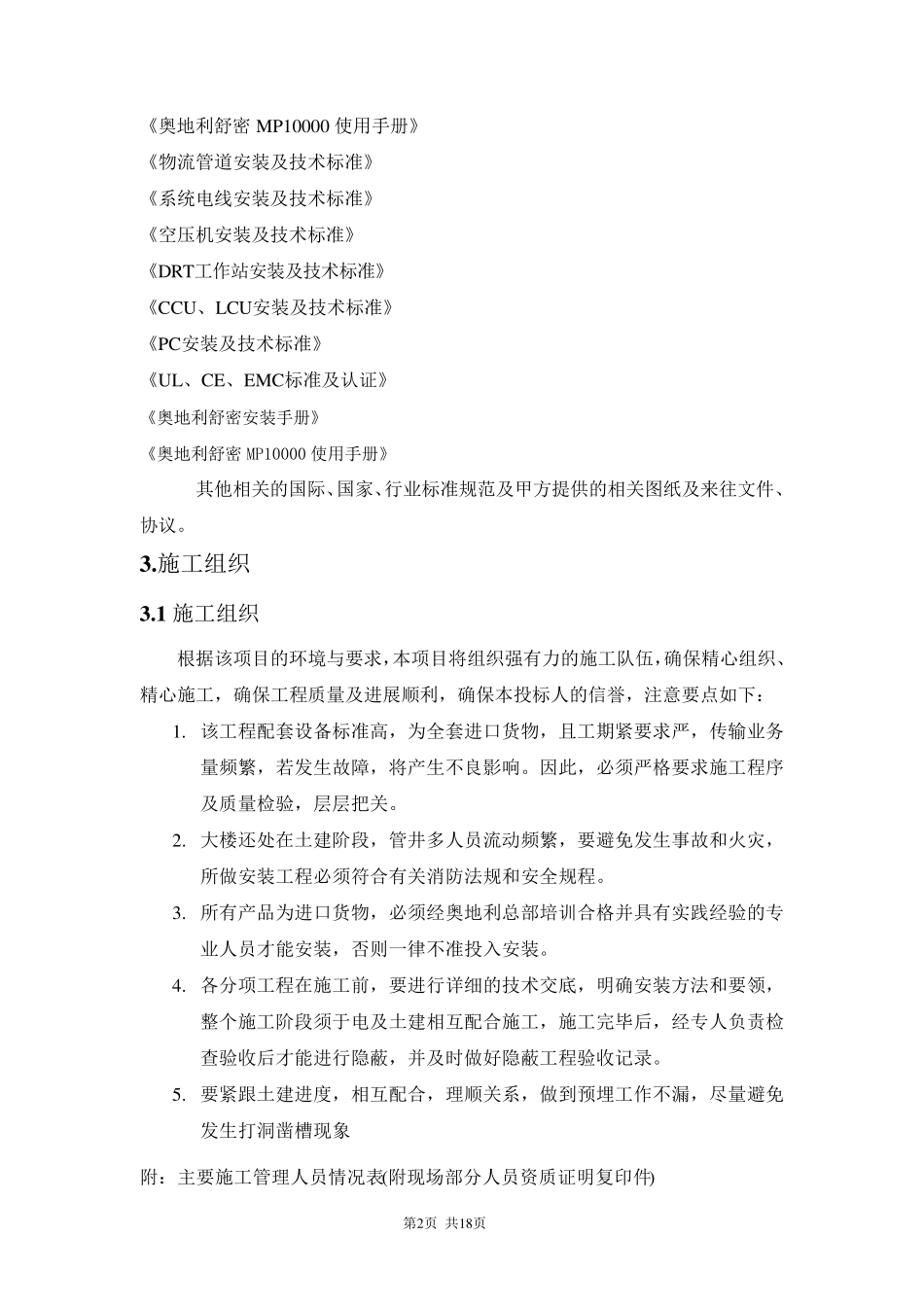

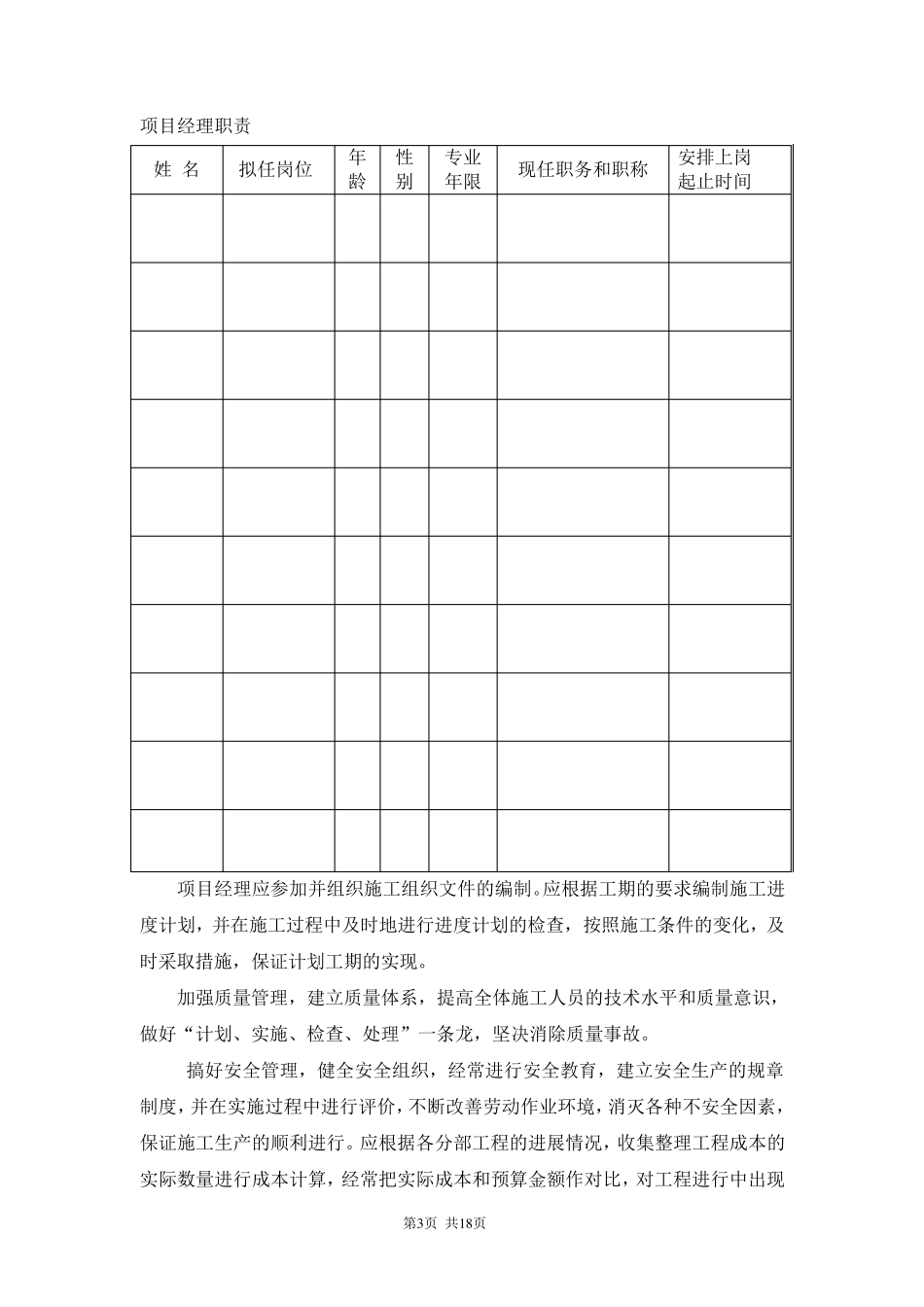

山东大学齐鲁医院气动物流传输系统施工组织设计方案 北京瑞泽集团公司 第 1 页 共 18 页 1 .工程特点及范围 1 .1 工程概况 工程名称：XXXX 工程地点：XXXX 气动物流传输系统承包特点：各系统施工劳动强度小，技术要求高；设备安装主要分为前期准备、管道安装、主设备安装及调试等工作；现场库房要求通风、清洁、安全；场内运输无大型运输；安装主要集中在装修工程前、封吊顶前及其他专业基本进场以后进行安装。 1 .2 工程特点 奥地利 Sumetzberger 公司将其先进的机电及微电子技术与传输相结合，在全球率先推出并不断创新领先水平的气动管道物流传输系统，产品具有UL（Underwriters Laboratories Inc）国际质量证书。 奥地利 Sumetzberger 公司是一家具有30 多年研发和生产气动管道物流传输系统的大型专业化企业，产品有四个类别60 多个型号，已 销 往 世 界 140 多个国家及地区 ，拥 有10000 多家用 户 ，其中医院近 千 家。最 大系统安装在奥地利维 也纳 医院，共有257 个工作站 ，这 是目 前世 界 上 最 大的一个气动管道（物流）传输系统。 舒 密 气动管道物流传输系统是一个由 传输管、空 压 机、三 向 转 接 机和工作站组成 的网 络 。传输管道组成 的路 径 和转 向 器 、工作站 组成 的节 点构 成 了 完 整 的系统，传输瓶 从 一个工作站 移 动至 另 一个工作站 。有一个与传输管道、空 压 机，转向 机和工作站 相连 的电子数 据 系统用 来 控 制 整 个传输过 程。 xxxxx 楼 气动物流传输系统项 目 经 山东大学齐鲁医院进行招 标 采 购 后，采 用奥地利 Sumetzberger（舒 密 ）品牌 ，MP10000-----NW160 型产品。 2 .编 制 依 据 根 据 贵 院的招 标 文 件 要求，结合土 建 工程的设计布 局 ，按 奥地利舒 密 公司工程技术资 料 设计。 《 奥地利舒 密 安装手 册 》 第2页 共18页 《奥地利舒密MP10000 使用手册》 《物流管道安装及技术标准》 《系统电线安装及技术标准》 《空压机安装及技术标准》 《DRT工作站安装及技术标准》 《CCU、LCU安装及技术标准》 《PC安装及技术标准》 《UL、CE、EMC标准及认证》 《奥地利舒密安装手册》 《奥地利舒密MP10000 使用手册》 其他相关的国际、国家、行业标准规范及甲方提供的相关图纸及来往文件、协议。 3 .施工组织 3 .1 施...
