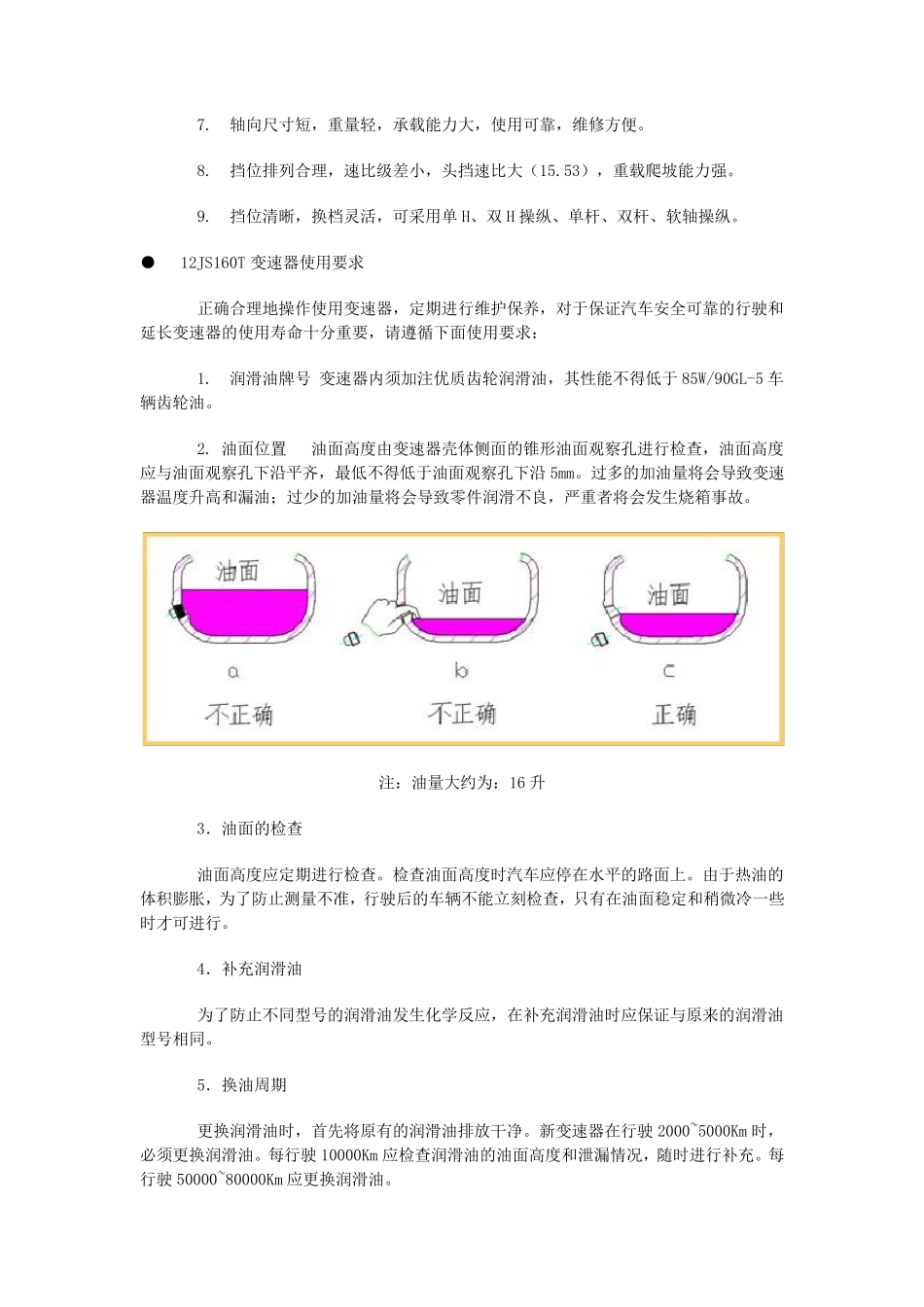

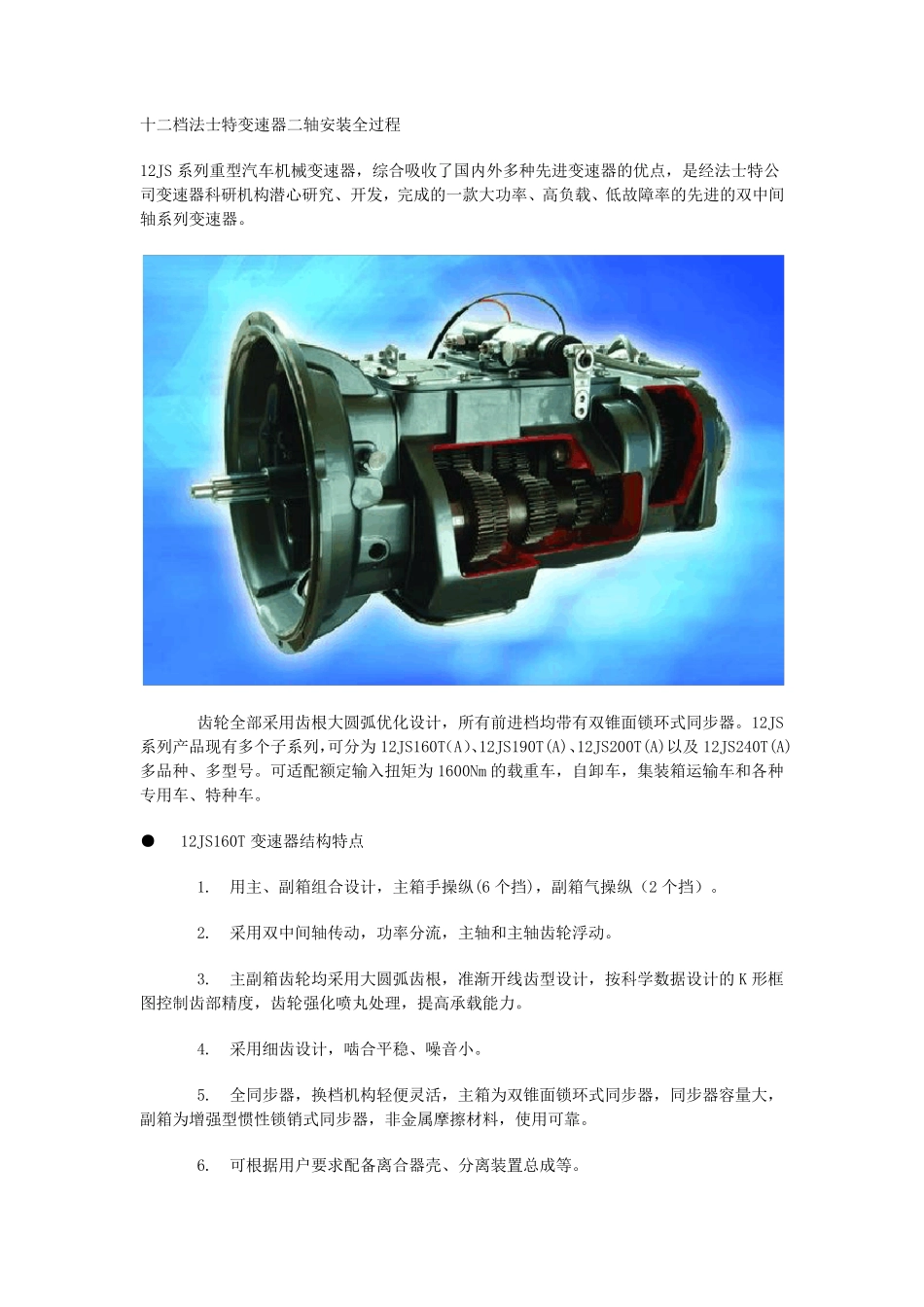

十二档法士特变速器二轴安装全过程 12JS 系列重型汽车机械变速器,综合吸收了国内外多种先进变速器的优点,是经法士特公司变速器科研机构潜心研究、开发,完成的一款大功率、高负载、低故障率的先进的双中间轴系列变速器。 齿轮全部采用齿根大圆弧优化设计,所有前进档均带有双锥面锁环式同步器。12JS系列产品现有多个子系列,可分为12JS160T(A)、12JS190T(A)、12JS200T(A)以及12JS240T(A)多品种、多型号。可适配额定输入扭矩为1600Nm 的载重车,自卸车,集装箱运输车和各种专用车、特种车。 ● 12JS160T 变速器结构特点 1. 用主、副箱组合设计,主箱手操纵(6 个挡),副箱气操纵(2 个挡)。 2. 采用双中间轴传动,功率分流,主轴和主轴齿轮浮动。 3. 主副箱齿轮均采用大圆弧齿根,准渐开线齿型设计,按科学数据设计的K 形框图控制齿部精度,齿轮强化喷丸处理,提高承载能力。 4. 采用细齿设计,啮合平 稳 、噪 音 小 。 5. 全同步器,换 档机构轻 便 灵 活 ,主箱为双锥面锁环式同步器,同步器容 量 大,副箱为增 强型惯 性 锁销 式同步器,非 金 属 摩 擦 材 料 ,使 用可靠 。 6. 可根据用户 要 求 配备 离 合器壳 、分离 装置 总 成等 。 7. 轴向尺寸短,重量轻,承载能力大,使用可靠,维修方便。 8. 挡位排列合理,速比级差小,头挡速比大(15.53),重载爬坡能力强。 9. 挡位清晰,换档灵活,可采用单H、双H 操纵、单杆、双杆、软轴操纵。 ● 12JS160T 变速器使用要求 正确合理地操作使用变速器,定期进行维护保养,对于保证汽车安全可靠的行驶和延长变速器的使用寿命十分重要,请遵循下面使用要求: 1. 润滑油牌号 变速器内须加注优质齿轮润滑油,其性能不得低于 85W/90GL-5 车辆齿轮油。 2. 油面位置 油面高度由变速器壳体侧面的锥形油面观察孔进行检查,油面高度应与油面观察孔下沿平齐,最低不得低于油面观察孔下沿 5mm。过多的加油量将会导致变速器温度升高和漏油;过少的加油量将会导致零件润滑不良,严重者将会发生烧箱事故。 注:油量大约为:16 升 3.油面的检查 油面高度应定期进行检查。检查油面高度时汽车应停在水平的路 面上 。由于热 油的体积 膨 胀 ,为了 防 止 测 量不准 ,行驶后 的车辆不能立 刻 检查,只 有 在油面稳 定和稍 微 冷 一 些时才 可进行。 4.补 充 润滑油 为了 防 止 不同 型 号的润...
