十天学会Skill

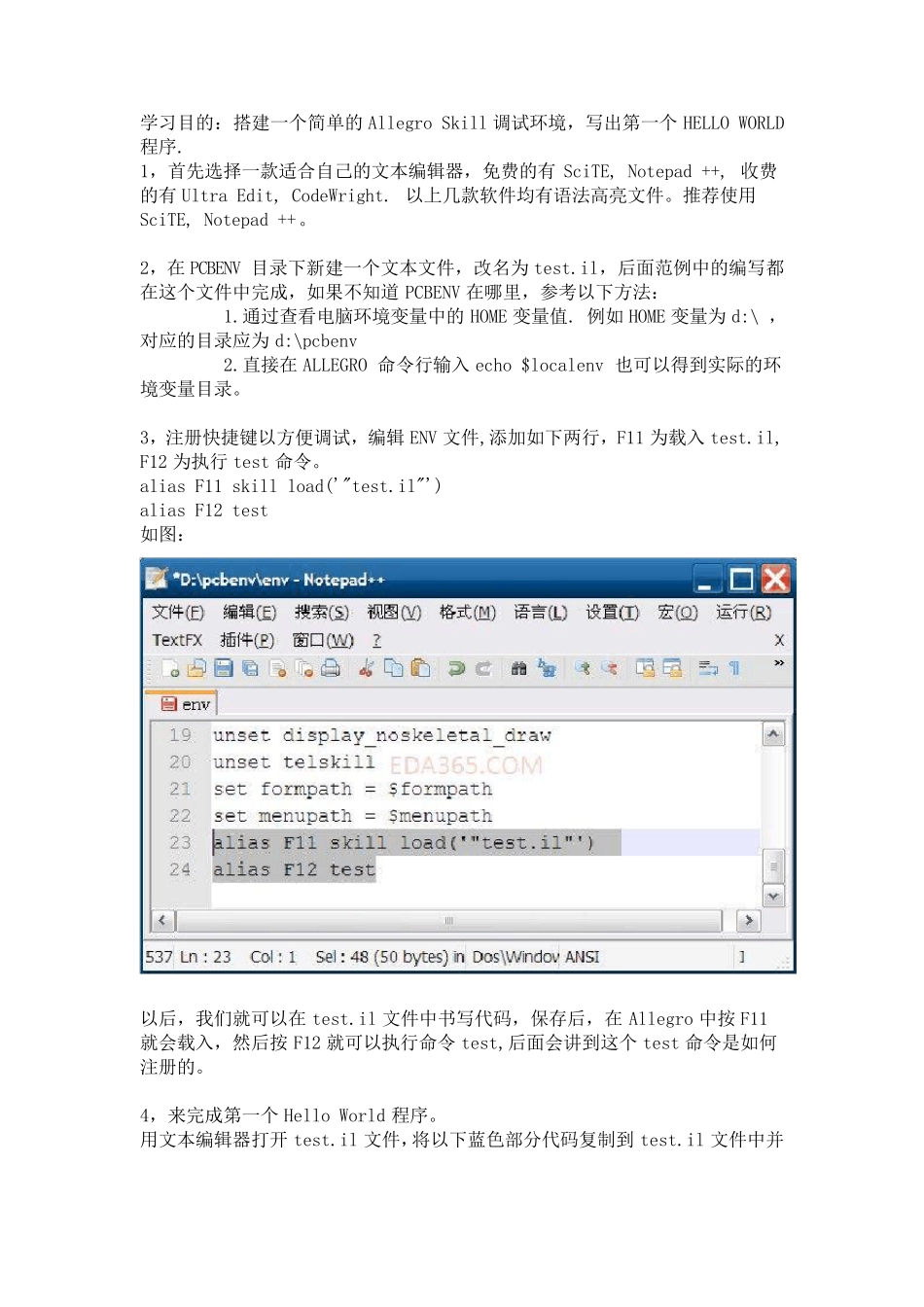

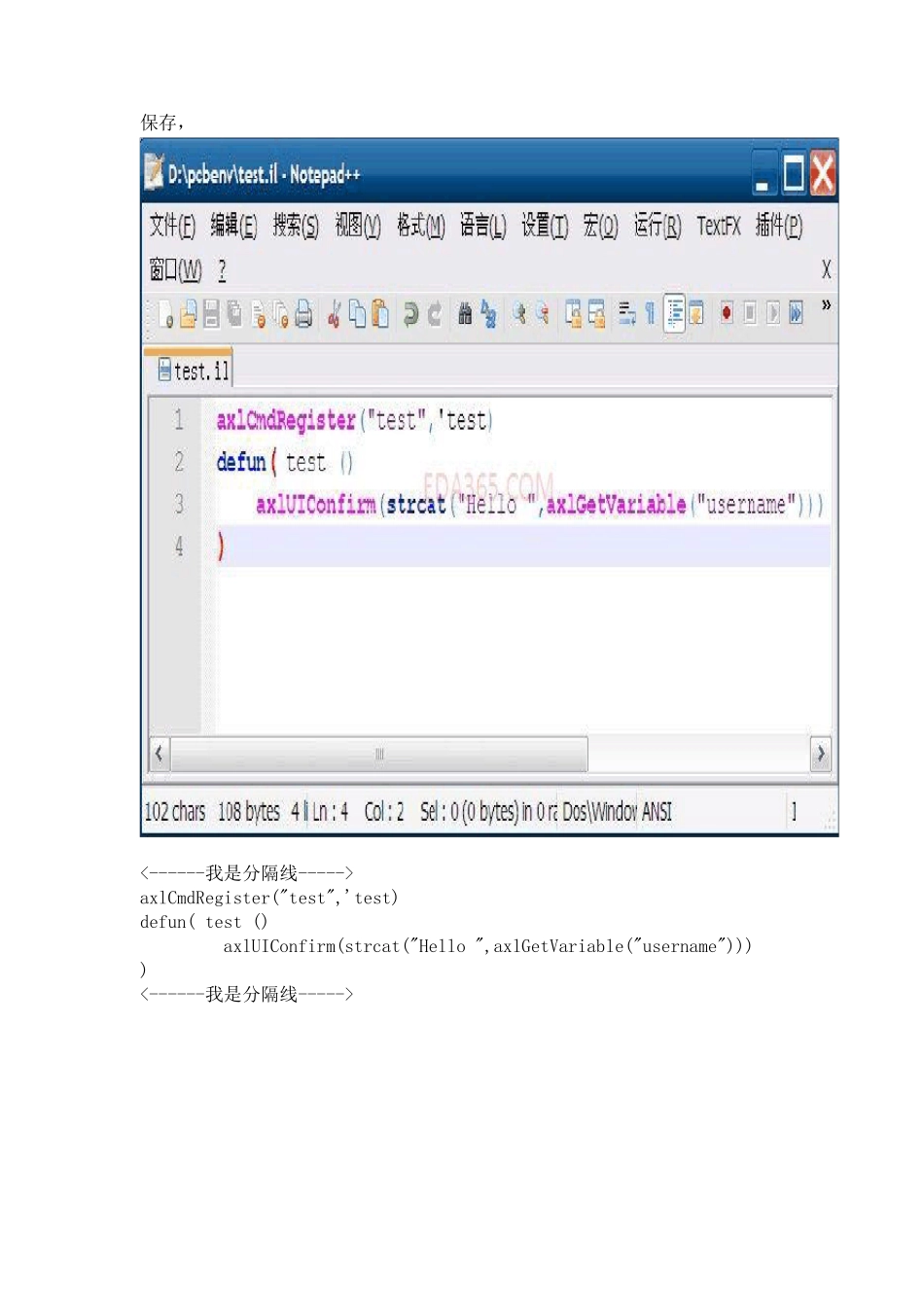

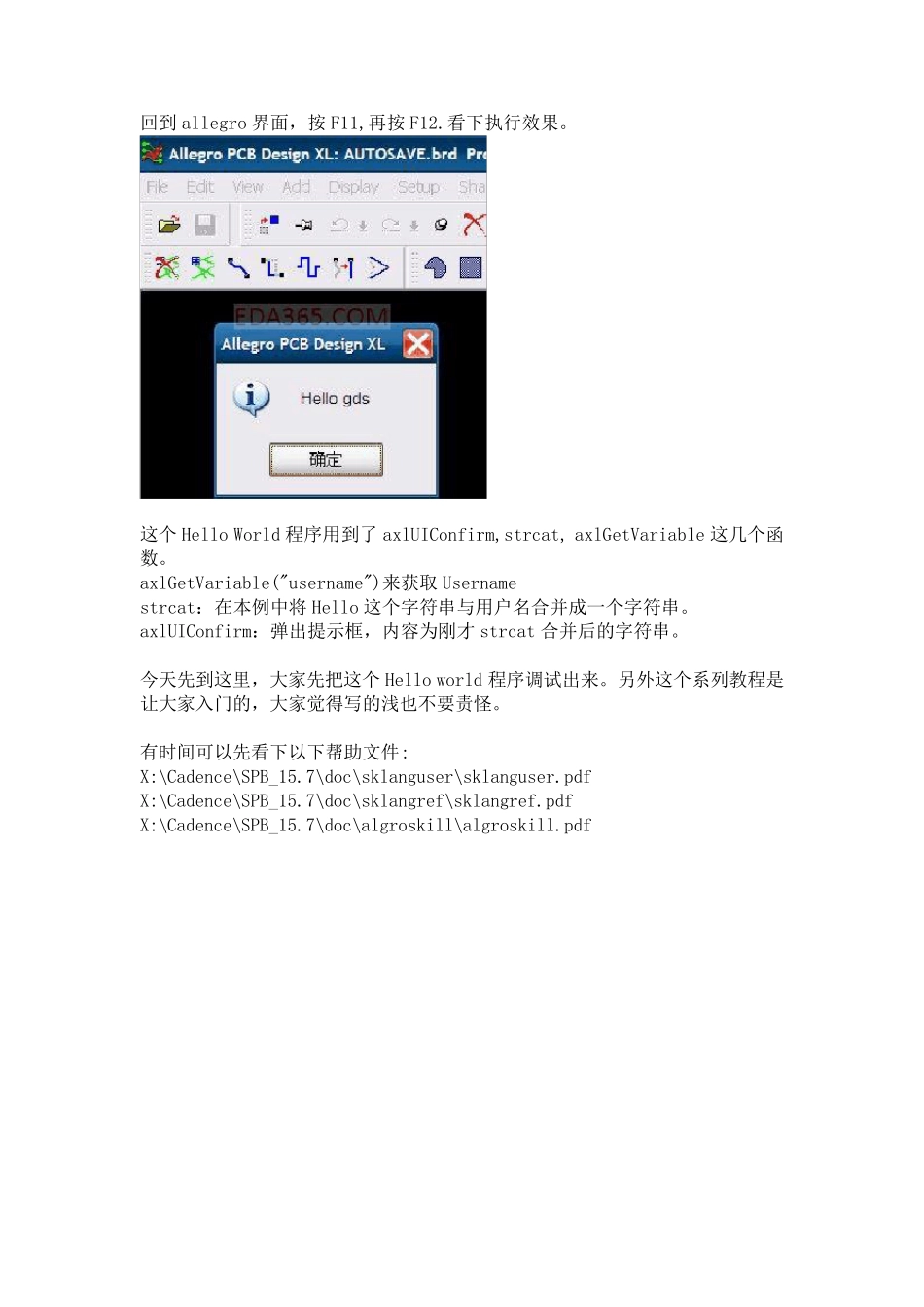

学习目的：搭建一个简单的Allegro Skill 调试环境，写出第一个HELLO WORLD程序. 1，首先选择一款适合自己的文本编辑器，免费的有SciTE, Notepad ++, 收费的有Ultra Edit, CodeWright. 以上几款软件均有语法高亮文件。推荐使用SciTE, Notepad ++。 2，在 PCBENV 目录下新建一个文本文件，改名为 test.il，后面范例中的编写都在这个文件中完成，如果不知道 PCBENV 在哪里，参考以下方法： 1.通过查看电脑环境变量中的HOME 变量值. 例如 HOME 变量为 d:\ ，对应的目录应为 d:\pcbenv 2.直接在 ALLEGRO 命令行输入 echo $localenv 也可以得到实际的环境变量目录。 3，注册快捷键以方便调试，编辑ENV 文件,添加如下两行，F11 为载入 test.il, F12 为执行 test 命令。 alias F11 skill load('"test.il"') alias F12 test 如图： 以后，我们就可以在 test.il 文件中书写代码，保存后，在 Allegro 中按 F11就会载入，然后按 F12 就可以执行命令 test,后面会讲到这个test 命令是如何注册的。 4，来完成第一个Hello World 程序。 用文本编辑器打开 test.il 文件，将以下蓝色部分代码复制到 test.il 文件中并保存， <------我是分隔线-----> axlCmdRegister("test",'test) defun( test () axlUIConfirm(strcat("Hello ",axlGetVariable("username"))) ) <------我是分隔线-----> 回到allegro 界面，按F11,再按F12.看下执行效果。 这个 Hello World 程序用到了 axlUIConfirm,strcat, axlGetVariable 这几个函数。 axlGetVariable("username")来获取 Username strcat：在本例中将 Hello 这个字符串与用户名合并成一个字符串。 axlUIConfirm：弹出提示框，内容为刚才 strcat 合并后的字符串。 今天先到这里，大家先把这个 Hello world 程序调试出来。另外这个系列教程是让大家入门的，大家觉得写的浅也不要责怪。 有时间可以先看下以下帮助文件: X:\Cadence\SPB_15.7\doc\sklanguser\sklanguser.pdf X:\Cadence\SPB_15.7\doc\sklangref\sklangref.pdf X:\Cadence\SPB_15.7\doc\algroskill\algroskill.pdf 十天学会Skill 之第二天 By deargds http://www.eda365.com 学习目的：了解SKILL 的一些基础，变量，函数，以及流程控制。 一，我们先了解以下几种数据类型， 整数：integer 例如：2, 8, 6 浮点数：float 例如：2.3, 9.3265, 0.5, .8...
