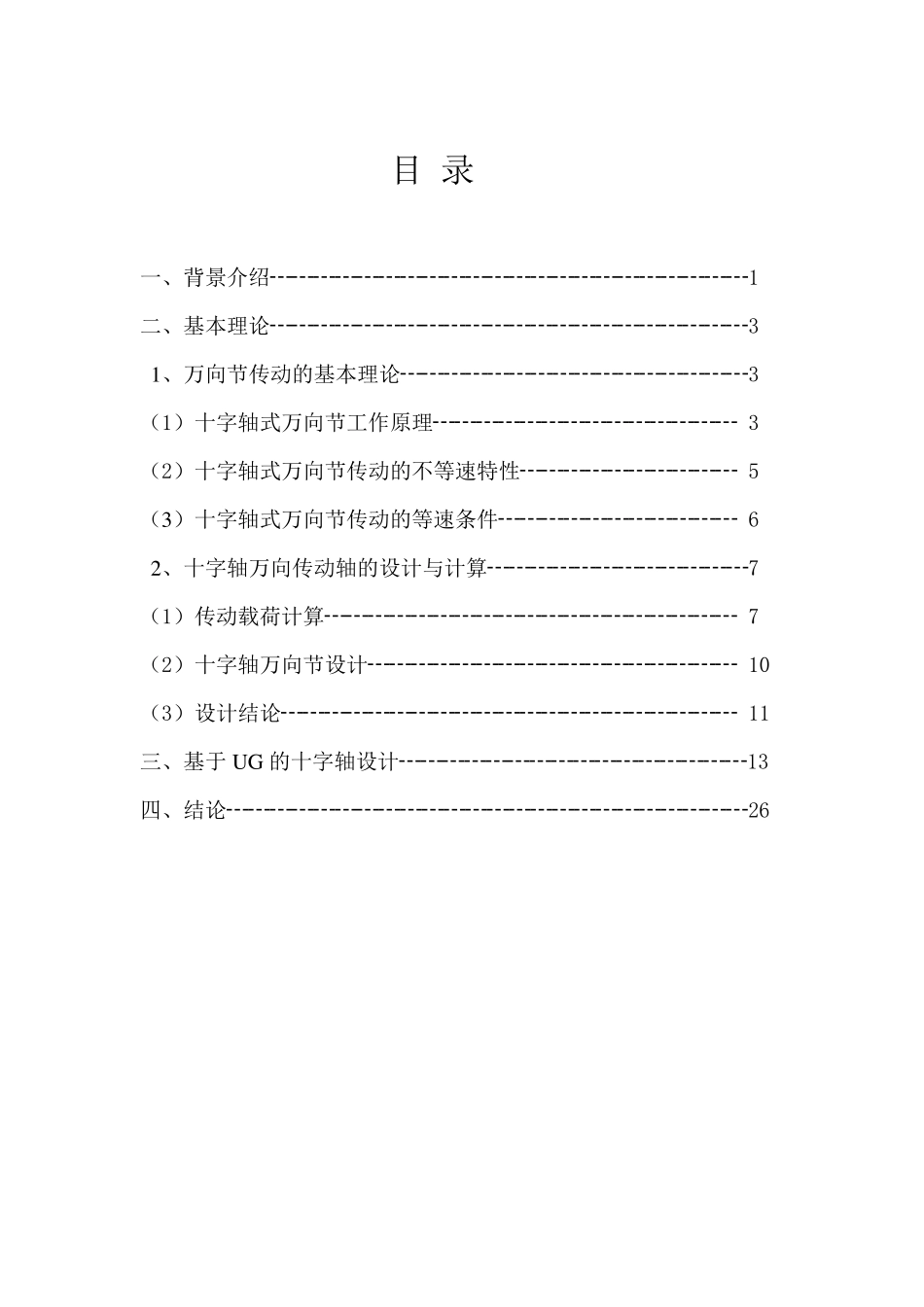

汽 车 设 计 (基于UG 的十字轴万向节设计) 学 院 : 交通运输与物流学院 专 业 : 交通运输 班 级 : 12 级交通运输*班 姓 名 : 学 号 : 2012*** 指导教师: * * * 2015 年 6 月 目 录 一、背景介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1 二、基本理论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 1、万向节传动的基本理论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 (1)十字轴式万向节工作原理┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 3 (2)十字轴式万向节传动的不等速特性┄┄┄┄┄┄┄┄┄┄ 5 (3)十字轴式万向节传动的等速条件┄┄┄┄┄┄┄┄┄┄┄ 6 2、十字轴万向传动轴的设计与计算┄┄┄┄┄┄┄┄┄┄┄┄7 (1)传动载荷计算┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7 (2)十字轴万向节设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 10 (3)设计结论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 11 三、基于 U G 的十字轴设计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13 四、结论┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄26 1 一、背景介绍 万向节即万向接头,英文名称universal joint,是实现变角度动力传递的机件,用于需要改变传动轴线方向的位置,它是汽车驱动系统的万向传动装置的 “关节”部件。万向节与传动轴组合,称为万向节传动装置。 在前置发动机后轮驱动的车辆上,万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间;而前置发动机前轮驱动的车辆省略了传动轴,万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。 万向节的结构和作用有点像人体四肢上的关节,它允许被连接的零件之间的夹角在一定范围内变化。为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化,前驱动汽车的驱动桥,半轴与轮轴之间常用万向节相连。但由于受轴向尺寸的限制,要求偏角又比较大,单个的万向节不能使输出轴与轴入轴的瞬时角速度相等,容易造成振动,加剧部件的损坏,并产生很大的噪音,所以广泛采用各式各样的等速万向节。在前驱动汽车上,每 个半轴用两 个等速万向节,靠 近 变速驱动桥的万向节是半轴内侧 万向节,靠 近 车轴的是半轴外 侧 万向节。在后驱动汽车上,发动机、离 合器与变速器作为一个整 体安装在车架 上,而驱动桥通 过 弹 性 悬 挂 与车架 连接,两 者 之间有一个距 离 ,需要进 行连接...
