变压器综合保护整定原则

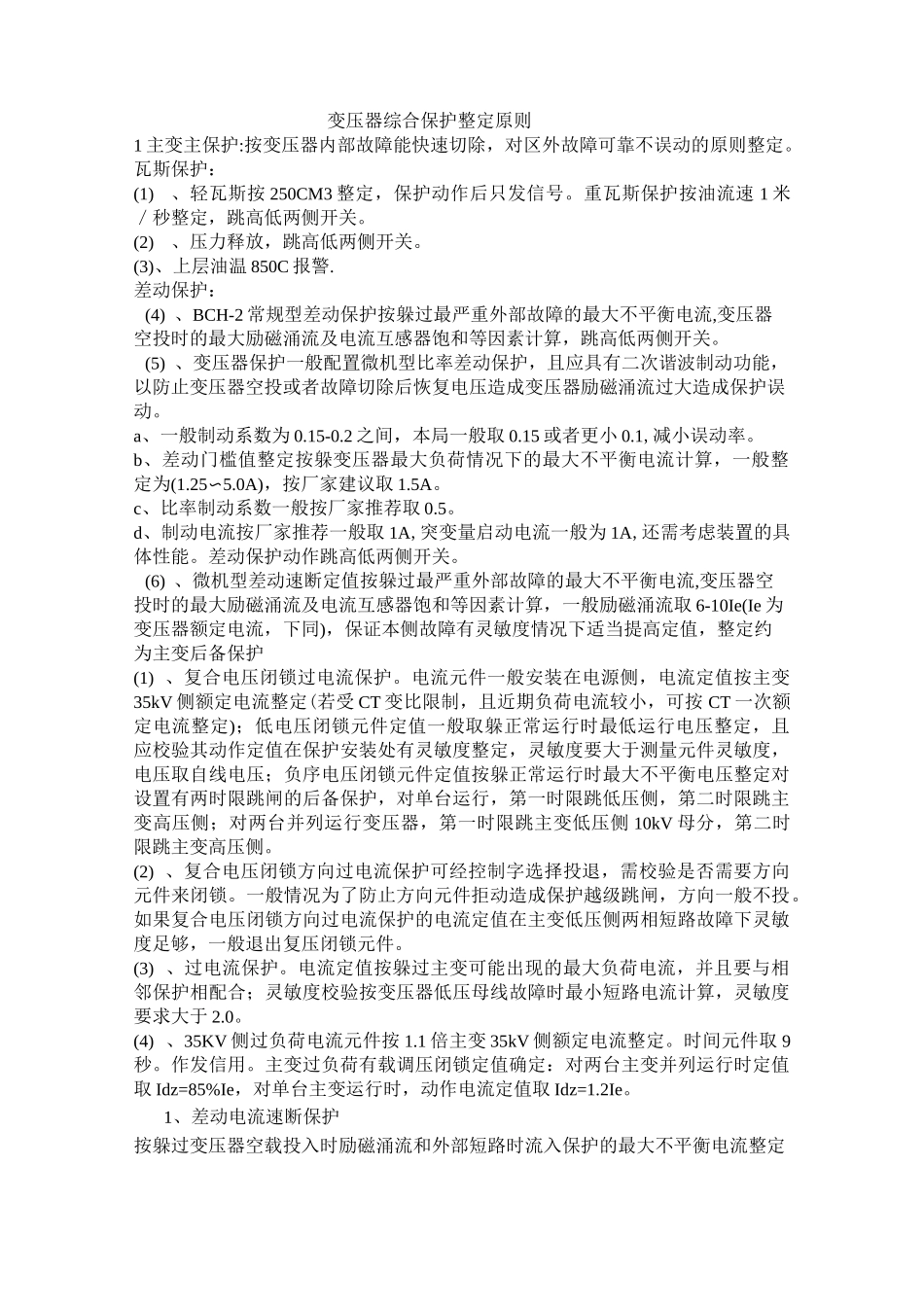

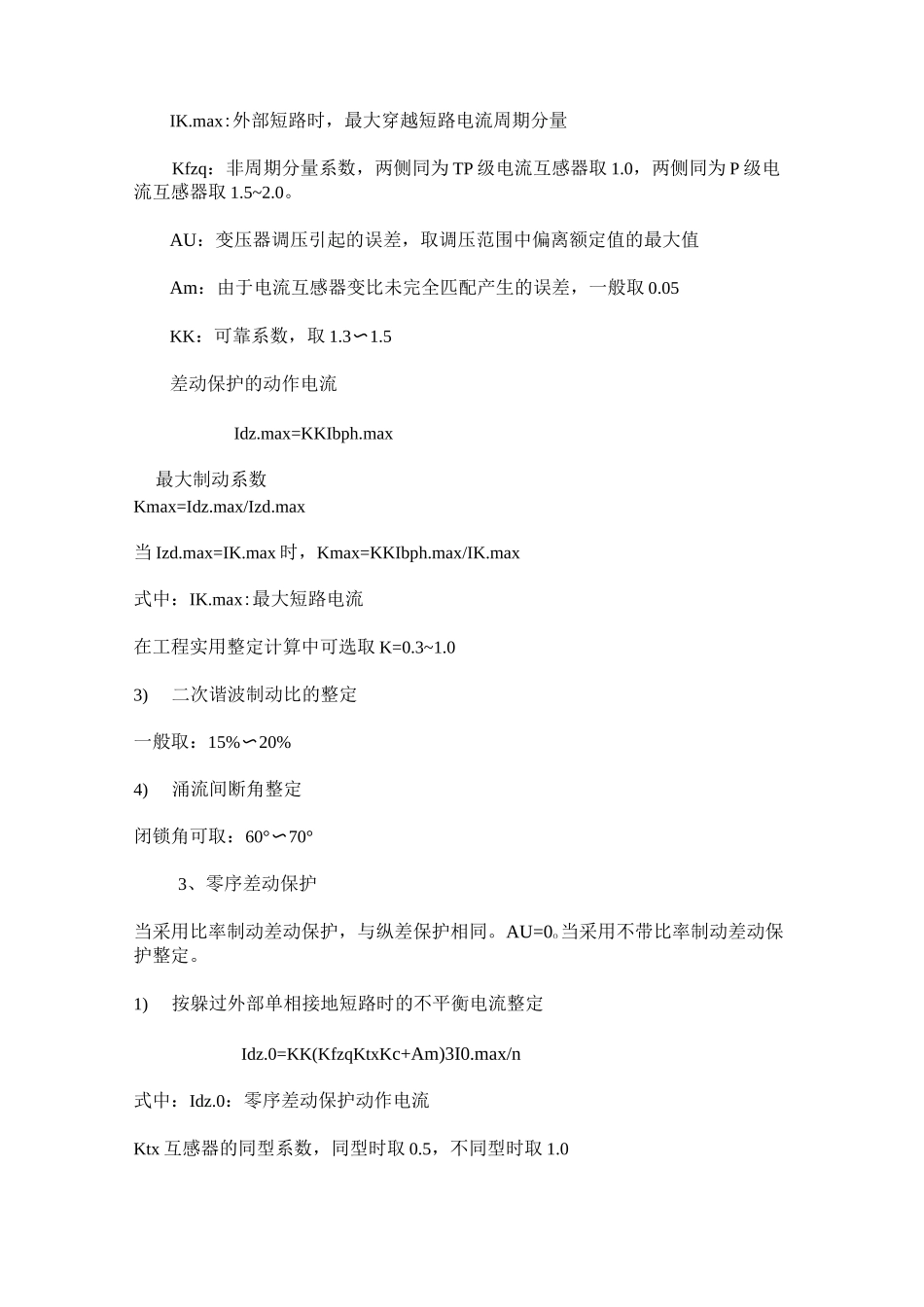

变压器综合保护整定原则1 主变主保护:按变压器内部故障能快速切除，对区外故障可靠不误动的原则整定。瓦斯保护：(1)、轻瓦斯按 250CM3 整定，保护动作后只发信号。重瓦斯保护按油流速 1 米／秒整定，跳高低两侧开关。(2)、压力释放，跳高低两侧开关。(3)、上层油温 850C 报警.差动保护：(4) 、BCH-2 常规型差动保护按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，跳高低两侧开关。(5) 、变压器保护一般配置微机型比率差动保护，且应具有二次谐波制动功能，以防止变压器空投或者故障切除后恢复电压造成变压器励磁涌流过大造成保护误动。a、一般制动系数为 0.15-0.2 之间，本局一般取 0.15 或者更小 0.1,减小误动率。b、差动门槛值整定按躲变压器最大负荷情况下的最大不平衡电流计算，一般整定为(1.25〜5.0A)，按厂家建议取 1.5A。c、比率制动系数一般按厂家推荐取 0.5。d、制动电流按厂家推荐一般取 1A,突变量启动电流一般为 1A,还需考虑装置的具体性能。差动保护动作跳高低两侧开关。(6) 、微机型差动速断定值按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，一般励磁涌流取 6-10Ie(Ie 为变压器额定电流，下同)，保证本侧故障有灵敏度情况下适当提高定值，整定约为主变后备保护(1) 、复合电压闭锁过电流保护。电流元件一般安装在电源侧，电流定值按主变35kV 侧额定电流整定(若受 CT 变比限制，且近期负荷电流较小，可按 CT 一次额定电流整定)；低电压闭锁元件定值一般取躲正常运行时最低运行电压整定，且应校验其动作定值在保护安装处有灵敏度整定，灵敏度要大于测量元件灵敏度，电压取自线电压；负序电压闭锁元件定值按躲正常运行时最大不平衡电压整定对设置有两时限跳闸的后备保护，对单台运行，第一时限跳低压侧，第二时限跳主变高压侧；对两台并列运行变压器，第一时限跳主变低压侧 10kV 母分，第二时限跳主变高压侧。(2) 、复合电压闭锁方向过电流保护可经控制字选择投退，需校验是否需要方向元件来闭锁。一般情况为了防止方向元件拒动造成保护越级跳闸，方向一般不投。如果复合电压闭锁方向过电流保护的电流定值在主变低压侧两相短路故障下灵敏度足够，一般退出复压闭锁元件。(3) 、过电流保护。电流定值按躲过主变可能出现的最大负荷电流，并且要与相邻保护相配合；灵敏度校验按变压器低压母线故障时最小短路...
