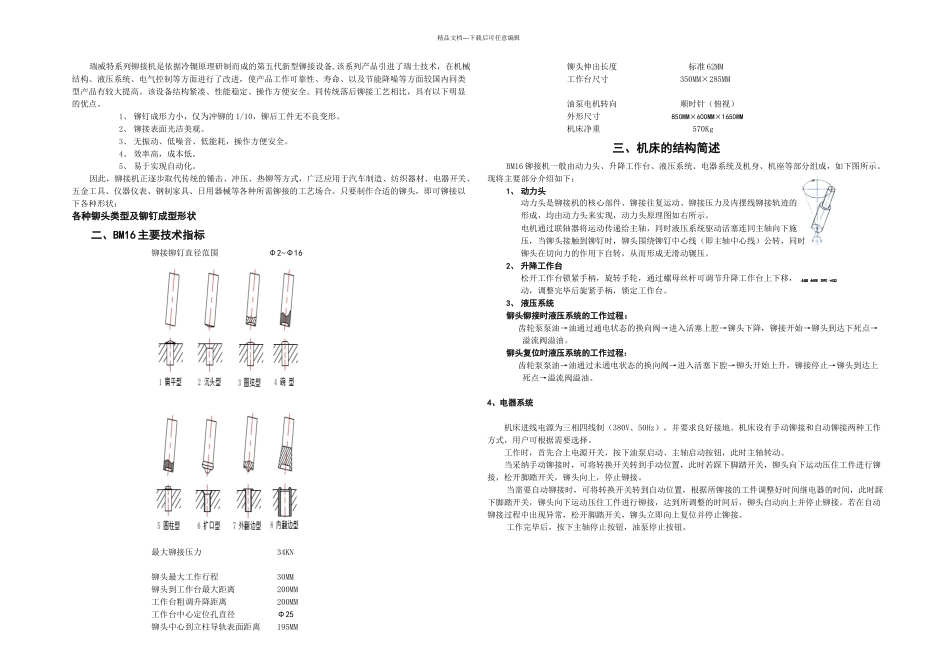

精品文档---下载后可任意编辑瑞威特系列铆接机是依据冷辗原理研制而成的第五代新型铆接设备,该系列产品引进了瑞士技术，在机械结构、液压系统、电气控制等方面进行了改进，使产品工作可靠性、寿命、以及节能降噪等方面较国内同类型产品有较大提高。该设备结构紧凑、性能稳定、操作方便安全。同传统落后铆接工艺相比，具有以下明显的优点。1、 铆钉成形力小，仅为冲铆的 1/10，铆后工件无不良变形。2、 铆接表面光洁美观。3、 无振动、低噪音、低能耗，操作方便安全。4、 效率高，成本低。5、 易于实现自动化。因此，铆接机正逐步取代传统的锤击、冲压、热铆等方式，广泛应用于汽车制造、纺织器材、电器开关、五金工具、仪器仪表、钢制家具、日用器械等各种所需铆接的工艺场合。只要制作合适的铆头，即可铆接以下各种形状：各种铆头类型及铆钉成型形状二、BM16 主要技术指标铆接铆钉直径范围 Φ2~Φ16最大铆接压力 34KN铆头最大工作行程 30MM铆头到工作台最大距离 200MM工作台粗调升降距离 200MM工作台中心定位孔直径 Φ25铆头中心到立柱导轨表面距离 195MM铆头伸出长度 标准 62MM工作台尺寸 350MM×285MM油泵电机转向 顺时针（俯视）外形尺寸 850MM×600MM×1650MM机床净重 570Kg三、机床的结构简述BM16 铆接机一般由动力头、升降工作台、液压系统、电器系统及机身、机座等部分组成，如下图所示。现将主要部分介绍如下：1、 动力头动力头是铆接机的核心部件、铆接往复运动、铆接压力及内摆线铆接轨迹的形成，均由动力头来实现，动力头原理图如右所示。电机通过联轴器将运动传递给主轴，同时液压系统驱动活塞连同主轴向下施压，当铆头接触到铆钉时，铆头围绕铆钉中心线（即主轴中心线）公转，同时铆头在切向力的作用下自转，从而形成无滑动辗压。2、 升降工作台松开工作台锁紧手柄，旋转手轮，通过螺母丝杆可调节升降工作台上下移，动，调整完毕后旋紧手柄，锁定工作台。3、 液压系统铆头铆接时液压系统的工作过程： 齿轮泵泵油→油通过通电状态的换向阀→进入活塞上腔→铆头下降，铆接开始→铆头到达下死点→溢流阀溢油。铆头复位时液压系统的工作过程： 齿轮泵泵油→油通过未通电状态的换向阀→进入活塞下腔→铆头开始上升，铆接停止→铆头到达上死点→溢流阀溢油。4、电器系统 机床进线电源为三相四线制（380V、50Hz），并要求良好接地。机床设有手动铆接和自动铆接两种工作方式，用户可根据需要选择。 工作时，首先...
