CMOS超宽带低噪声放大器和混频器的设计的开题报告

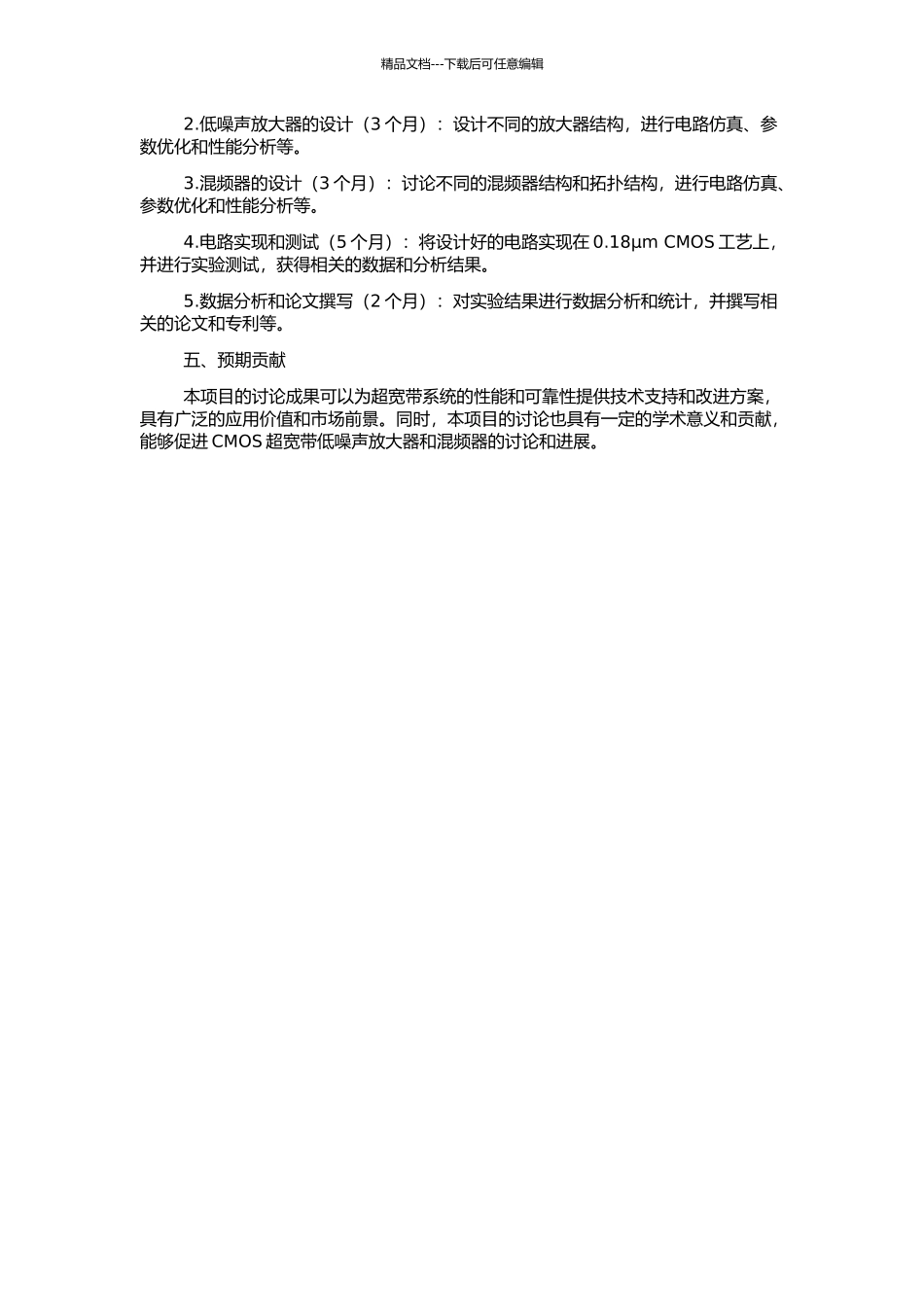

精品文档---下载后可任意编辑CMOS 超宽带低噪声放大器和混频器的设计的开题报告题目：CMOS 超宽带低噪声放大器和混频器的设计一、选题的背景和意义随着现代通信技术和无线网络的快速进展，对超宽带系统的需求越来越大。超宽带系统具有带宽宽、数据传输速率快的特点，广泛应用于高速数据通信、雷达信号处理、成像诊断、物联网等领域。在超宽带系统的设计中，低噪声放大器和混频器是至关重要的两个模块，它们直接影响到整个系统的性能和可靠性。CMOS 超宽带低噪声放大器和混频器的设计，是当前讨论的热点之一。与传统的放大器和混频器相比，CMOS 超宽带低噪声放大器和混频器具有成本低、功耗小、可集成度高等优点，同时也具有一定的挑战性。因此，本项目旨在讨论 CMOS 超宽带低噪声放大器和混频器的设计方法和技术，以提高超宽带系统的性能和可靠性。二、讨论内容和方法本项目的讨论内容主要包括 CMOS 超宽带低噪声放大器和混频器的设计、仿真和测试。具体内容如下：1.低噪声放大器的设计：针对超宽带系统对低噪声放大器的要求，讨论不同的放大器结构和电路设计方法，并利用 ADS 软件进行电路仿真。2.混频器的设计：讨论不同的混频器结构和拓扑结构，并采纳 ADS 软件进行电路仿真和参数优化。3.电路实现和测试：将设计好的电路实现在 0.18μm CMOS 工艺上，并进行实验测试，分析性能和参数。本项目的讨论方法主要包括理论分析、电路仿真和实验测试。通过对理论的深化讨论和仿真模拟，可以有效地减少实验过程中的试错和调试时间，提高讨论效率和准确性。三、预期成果本项目的预期成果包括：1.CMOS 超宽带低噪声放大器和混频器的设计方法和技术讨论成果，形成相关的学术论文和专利。2.在 0.18μm CMOS 工艺上实现 CMOS 超宽带低噪声放大器和混频器，并进行性能测试，获得相关的数据和分析结果。3.提高超宽带系统的性能和可靠性，实现电路的集成化和小型化。四、进度安排本项目的进度安排如下：1.前期准备（1 个月）：讨论文献、了解项目背景和意义、制定讨论计划等。精品文档---下载后可任意编辑2.低噪声放大器的设计（3 个月）：设计不同的放大器结构，进行电路仿真、参数优化和性能分析等。3.混频器的设计（3 个月）：讨论不同的混频器结构和拓扑结构，进行电路仿真、参数优化和性能分析等。4.电路实现和测试（5 个月）：将设计好的电路实现在 0.18μm CMOS 工艺上，并进行实验测试，获得相关的数据和分析结果。5.数据分...
