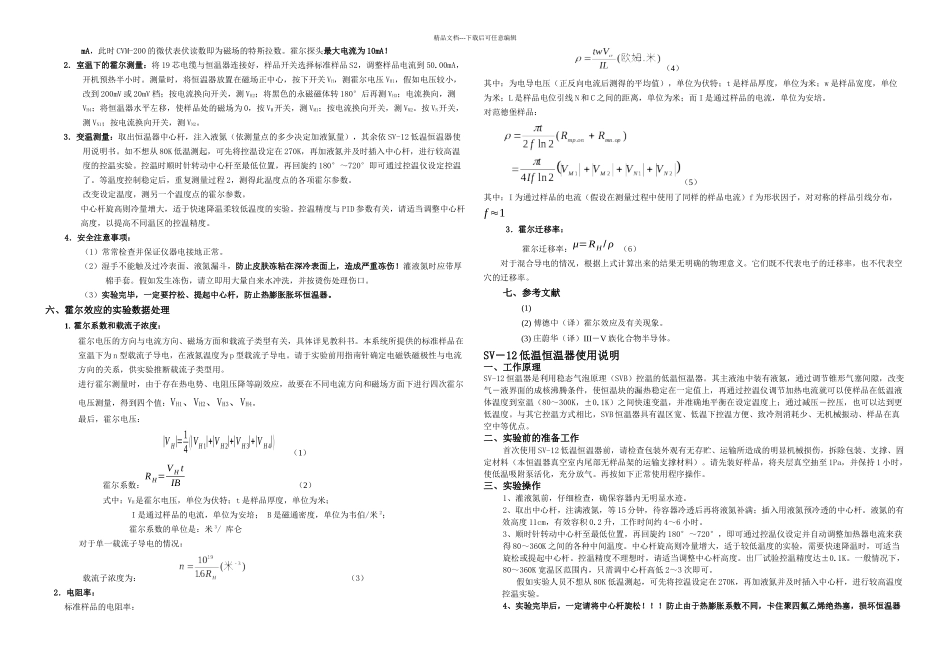

CVM霍尔效应测试系统使用说明书_第2页
2/11

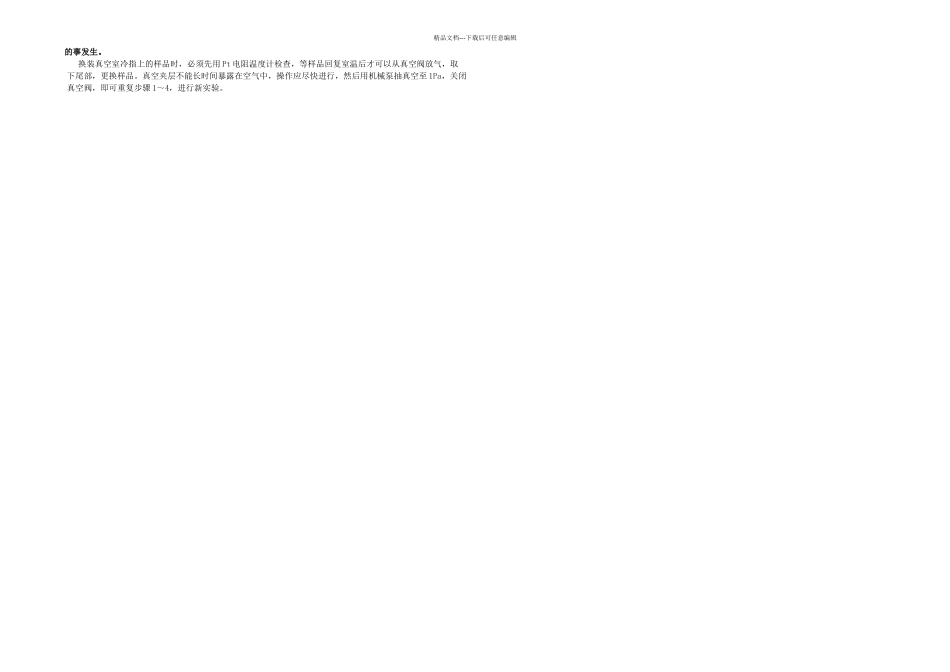

CVM霍尔效应测试系统使用说明书_第3页
3/11
S NN S S精品文档---下载后可任意编辑一、概述本仪器系统由可换向永磁磁铁、SV-12 变温恒温器、控温仪、CVM-200 电输运性质测试仪、连接电缆和装在恒温器内冷指上的霍尔探头、标准样品组成。本仪器用于霍尔效应、载流子类型、载流子类型转变的演示和学生实验。也可焊脱恒温器内随机样品的引线,换上用户样品,用于科学讨论;例如变温磁阻、超导、电阻温度特性、变温光电、变温磁光(需另购带光学窗口的尾套)等。具有用途广、造价低、使用方便等特点。为本仪器系统专门研制的 CVM-200 电输运性质测试仪将恒流源、四位半微伏表及霍尔测量中复杂的切换继电器——开关组装成一体,大大减化了实验的连线与操作。CVM-200 还可单独做四位半数显恒流源和微伏表使用。本系统选用的标准样品,在低温下是典型的 P 型半导体,而在室温下又是典型的 N 型半导体,相应的测试磁场并不高,但霍尔电压高,降低了对系统仪表灵敏度、磁铁磁场的要求,降低了系统售价。二、主要技术指标本系统各部件均有独立的使用说明和详细的技术指标,此处只列出系统的主要技术指标:磁场:大于 4500 高斯 样品电流:2 纳安~200 毫安测量电压:2 微伏~2000 毫伏控温精度:可达±0.2℃/30 分钟(与实验技巧有关)最小分辨率:℃/K变温范围:80K~320K恒温器液氮容量:200 毫升静态液氮保持时间:4~6 小时(与预抽真空有关)三、系统的安装与连线用户收到货物后,经开箱检验无明显运输损伤后即可开始安装调试。先将永磁铁放置在工作台上,再将恒温器插入永磁铁正中的孔中。图 1 是永磁铁的俯视结构示意图。实验时实验者可将可换向永磁铁的不锈钢座平放在工作台上,顶部长圆滑动孔横置在实验者左前方,转动中间黑色的磁体,使上面的商标面对实验者。此时磁场方向与商标垂直,N 极在靠近实验者一边。将中间黑色的磁体转动 180°即可使磁场反向。将恒温器在长圆滑动孔中向左滑动平移就可以将样品移到无磁场区域。将恒温器与控温仪及 CVM-200 用专用信号电缆连接,将 CVM-200 的电压表量程置于 2000 毫伏档,电流源置于 2毫安档,插接上仪器电源线并打开电源供电。为防止漏电伤人,所用电源要有可靠的专用地线。供电后假如控温仪的右下方加热红灯亮,或温度持续上升,请立即逆时针旋转设定温度旋纽,以调低设定温度。假如温度失控,请立即断电,并设法修理仪器。 如图 2 所示,用随机附带的三接头电缆将所有仪器连接起来。为...
