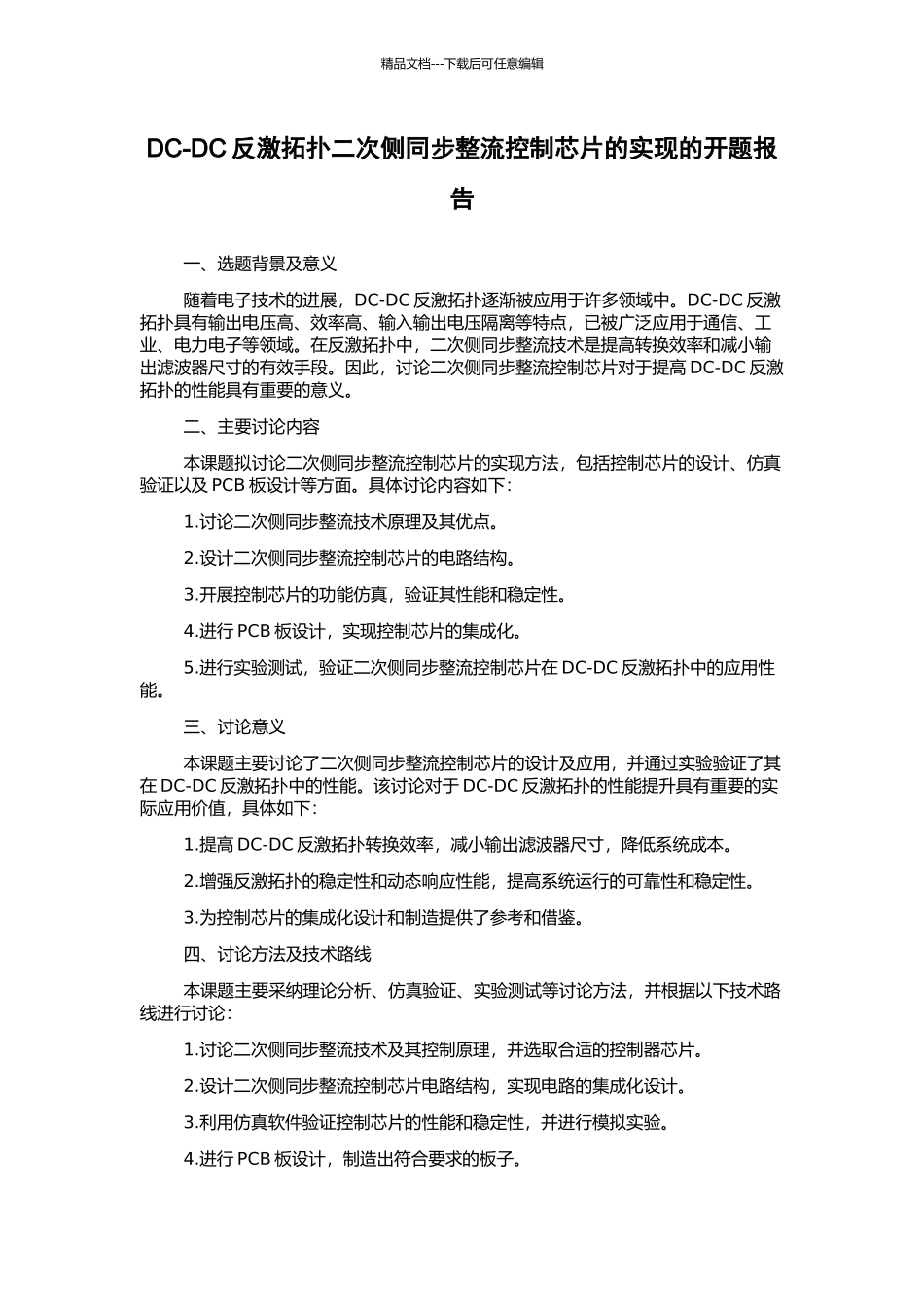

精品文档---下载后可任意编辑DC-DC 反激拓扑二次侧同步整流控制芯片的实现的开题报告一、选题背景及意义随着电子技术的进展,DC-DC 反激拓扑逐渐被应用于许多领域中。DC-DC 反激拓扑具有输出电压高、效率高、输入输出电压隔离等特点,已被广泛应用于通信、工业、电力电子等领域。在反激拓扑中,二次侧同步整流技术是提高转换效率和减小输出滤波器尺寸的有效手段。因此,讨论二次侧同步整流控制芯片对于提高 DC-DC 反激拓扑的性能具有重要的意义。二、主要讨论内容本课题拟讨论二次侧同步整流控制芯片的实现方法,包括控制芯片的设计、仿真验证以及 PCB 板设计等方面。具体讨论内容如下:1.讨论二次侧同步整流技术原理及其优点。2.设计二次侧同步整流控制芯片的电路结构。3.开展控制芯片的功能仿真,验证其性能和稳定性。4.进行 PCB 板设计,实现控制芯片的集成化。5.进行实验测试,验证二次侧同步整流控制芯片在 DC-DC 反激拓扑中的应用性能。三、讨论意义本课题主要讨论了二次侧同步整流控制芯片的设计及应用,并通过实验验证了其在 DC-DC 反激拓扑中的性能。该讨论对于 DC-DC 反激拓扑的性能提升具有重要的实际应用价值,具体如下:1.提高 DC-DC 反激拓扑转换效率,减小输出滤波器尺寸,降低系统成本。2.增强反激拓扑的稳定性和动态响应性能,提高系统运行的可靠性和稳定性。3.为控制芯片的集成化设计和制造提供了参考和借鉴。四、讨论方法及技术路线本课题主要采纳理论分析、仿真验证、实验测试等讨论方法,并根据以下技术路线进行讨论:1.讨论二次侧同步整流技术及其控制原理,并选取合适的控制器芯片。2.设计二次侧同步整流控制芯片电路结构,实现电路的集成化设计。3.利用仿真软件验证控制芯片的性能和稳定性,并进行模拟实验。4.进行 PCB 板设计,制造出符合要求的板子。精品文档---下载后可任意编辑5.进行实验测试,验证二次侧同步整流控制芯片在 DC-DC 反激拓扑中的应用性能。五、预期结果和成果本课题预期将实现二次侧同步整流控制芯片的设计、仿真验证和实验测试,并验证其在 DC-DC 反激拓扑中的应用性能。预期成果包括:1.完成二次侧同步整流控制芯片电路的设计和制造,实现了集成化控制,提高了系统的性能和稳定性。2.通过仿真验证和实验测试,验证了二次侧同步整流控制芯片在 DC-DC 反激拓扑中的应用性能,为 DC-DC 反激拓扑的性能提升提供了参考。3.为控制芯片的集成化设计和制造提供了参考和借鉴。六、...
