DIALux设计中文教程

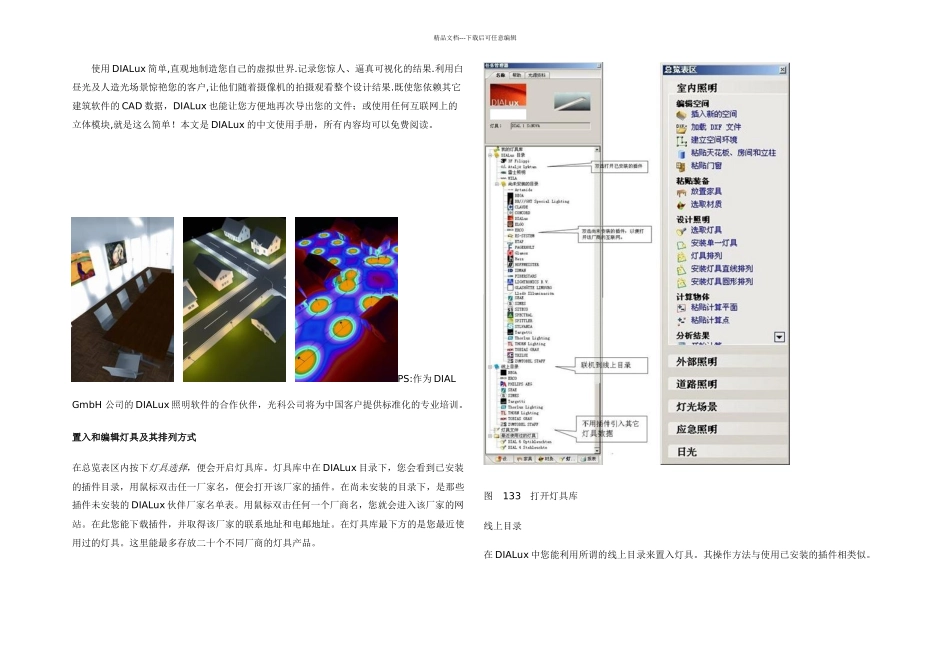

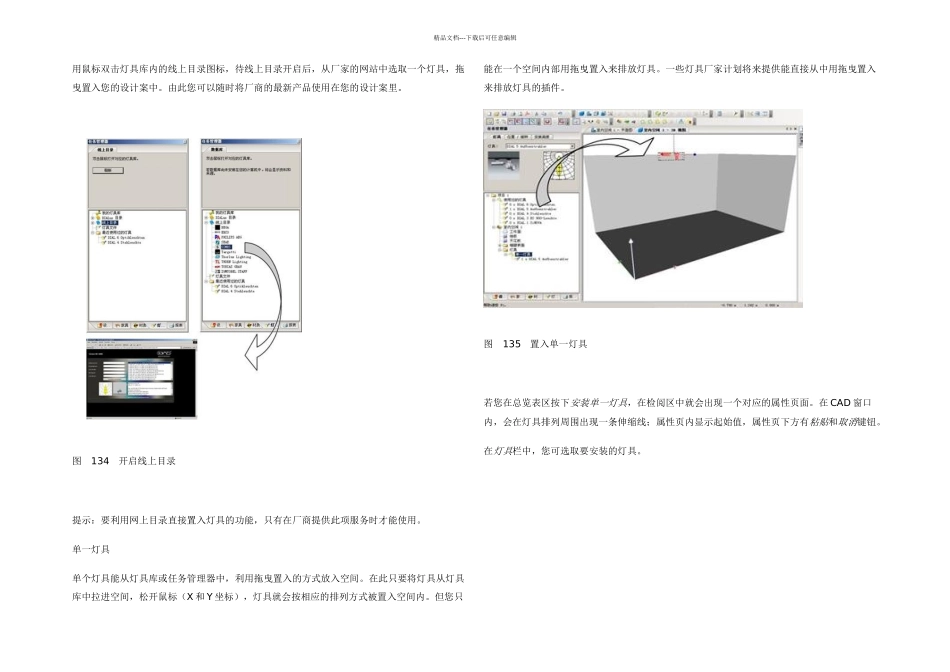

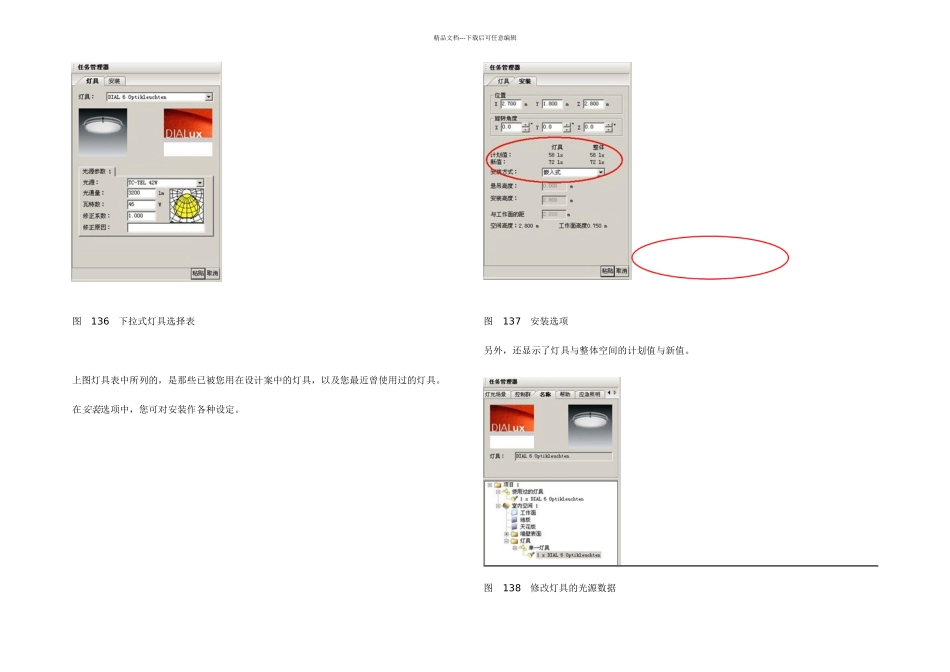

精品文档---下载后可任意编辑使用 DIALux 简单,直观地制造您自己的虚拟世界.记录您惊人、逼真可视化的结果.利用白昼光及人造光场景惊艳您的客户,让他们随着摄像机的拍摄观看整个设计结果.既使您依赖其它建筑软件的 CAD 数据，DIALux 也能让您方便地再次导出您的文件；或使用任何互联网上的立体模块,就是这么简单！本文是 DIALux 的中文使用手册，所有内容均可以免费阅读。 PS:作为 DIAL GmbH 公司的 DIALux 照明软件的合作伙伴，光科公司将为中国客户提供标准化的专业培训。置入和编辑灯具及其排列方式在总览表区内按下灯具选择，便会开启灯具库。灯具库中在 DIALux 目录下，您会看到已安装的插件目录，用鼠标双击任一厂家名，便会打开该厂家的插件。在尚未安装的目录下，是那些插件未安装的 DIALux 伙伴厂家名单表。用鼠标双击任何一个厂商名，您就会进入该厂家的网站。在此您能下载插件，并取得该厂家的联系地址和电邮地址。在灯具库最下方的是您最近使用过的灯具。这里能最多存放二十个不同厂商的灯具产品。图 133 打开灯具库线上目录在 DIALux 中您能利用所谓的线上目录来置入灯具。其操作方法与使用已安装的插件相类似。 精品文档---下载后可任意编辑用鼠标双击灯具库内的线上目录图标，待线上目录开启后，从厂家的网站中选取一个灯具，拖曳置入您的设计案中。由此您可以随时将厂商的最新产品使用在您的设计案里。 图 134 开启线上目录 提示：要利用网上目录直接置入灯具的功能，只有在厂商提供此项服务时才能使用。单一灯具单个灯具能从灯具库或任务管理器中，利用拖曳置入的方式放入空间。在此只要将灯具从灯具库中拉进空间，松开鼠标（X 和 Y 坐标），灯具就会按相应的排列方式被置入空间内。但您只能在一个空间内部用拖曳置入来排放灯具。一些灯具厂家计划将来提供能直接从中用拖曳置入来排放灯具的插件。图 135 置入单一灯具 若您在总览表区按下安装单一灯具，在检阅区中就会出现一个对应的属性页面。在 CAD 窗口内，会在灯具排列周围出现一条伸缩线；属性页内显示起始值，属性页下方有粘贴和取消键钮。在灯具栏中，您可选取要安装的灯具。 精品文档---下载后可任意编辑图 136 下拉式灯具选择表 上图灯具表中所列的，是那些已被您用在设计案中的灯具，以及您最近曾使用过的灯具。在安装选项中，您可对安装作各种设定。 图 137 安装选项另外，还显示了灯具与整体空间的计划值与新值。 图 138...
