FFU安装工艺标准

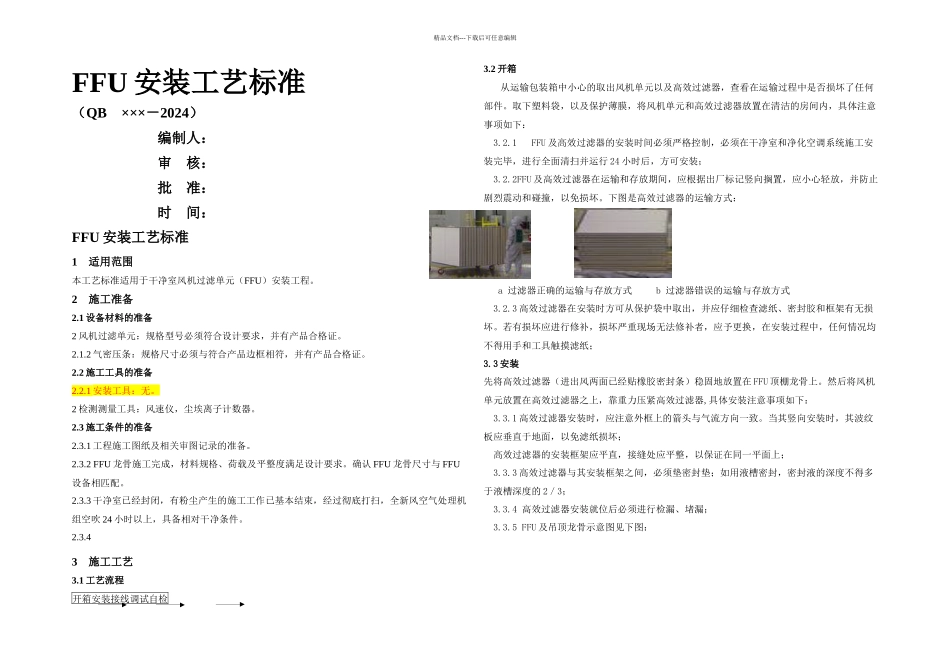

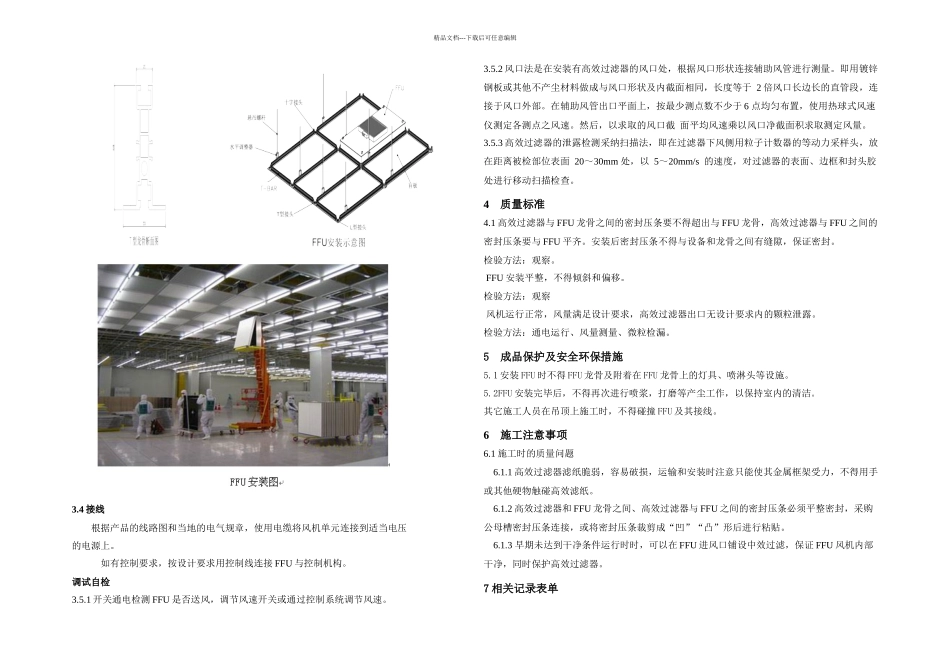

精品文档---下载后可任意编辑FFU 安装工艺标准（QB ×××－2024）编制人：审 核：批 准：时 间：FFU 安装工艺标准1 适用范围本工艺标准适用于干净室风机过滤单元（FFU）安装工程。2 施工准备2.1 设备材料的准备2 风机过滤单元：规格型号必须符合设计要求，并有产品合格证。2.1.2 气密压条：规格尺寸必须与符合产品边框相符，并有产品合格证。2.2 施工工具的准备2.2.1 安装工具：无。2 检测测量工具：风速仪，尘埃离子计数器。2.3 施工条件的准备2.3.1 工程施工图纸及相关审图记录的准备。2.3.2 FFU 龙骨施工完成，材料规格、荷载及平整度满足设计要求。确认 FFU 龙骨尺寸与 FFU设备相匹配。2.3.3 干净室已经封闭，有粉尘产生的施工工作已基本结束，经过彻底打扫，全新风空气处理机组空吹 24 小时以上，具备相对干净条件。2.3.43 施工工艺3.1 工艺流程开箱安装接线调试自检3.2 开箱从运输包装箱中小心的取出风机单元以及高效过滤器，查看在运输过程中是否损坏了任何部件。取下塑料袋，以及保护薄膜，将风机单元和高效过滤器放置在清洁的房间内，具体注意事项如下：3.2.1 FFU 及高效过滤器的安装时间必须严格控制，必须在干净室和净化空调系统施工安装完毕，进行全面清扫并运行 24 小时后，方可安装；3.2.2FFU 及高效过滤器在运输和存放期间，应根据出厂标记竖向搁置，应小心轻放，并防止剧烈震动和碰撞，以免损坏。下图是高效过滤器的运输方式：a 过滤器正确的运输与存放方式 b 过滤器错误的运输与存放方式3.2.3 高效过滤器在安装时方可从保护袋中取出，并应仔细检查滤纸、密封胶和框架有无损坏。若有损坏应进行修补，损坏严重现场无法修补者，应予更换，在安装过程中，任何情况均不得用手和工具触摸滤纸；3.3 安装先将高效过滤器（进出风两面已经贴橡胶密封条）稳固地放置在 FFU 顶棚龙骨上。然后将风机单元放置在高效过滤器之上，靠重力压紧高效过滤器,具体安装注意事项如下：3.3.1 高效过滤器安装时，应注意外框上的箭头与气流方向一致。当其竖向安装时，其波纹板应垂直于地面，以免滤纸损坏；高效过滤器的安装框架应平直，接缝处应平整，以保证在同一平面上；3.3.3 高效过滤器与其安装框架之间，必须垫密封垫；如用液槽密封，密封液的深度不得多于液槽深度的 2／3；3.3.4 高效过滤器安装就位后必须进行检漏、堵漏；3.3.5 FFU 及吊顶龙骨示意图见下图：精品文档---下载后可任意编辑3.4 接线根据...
