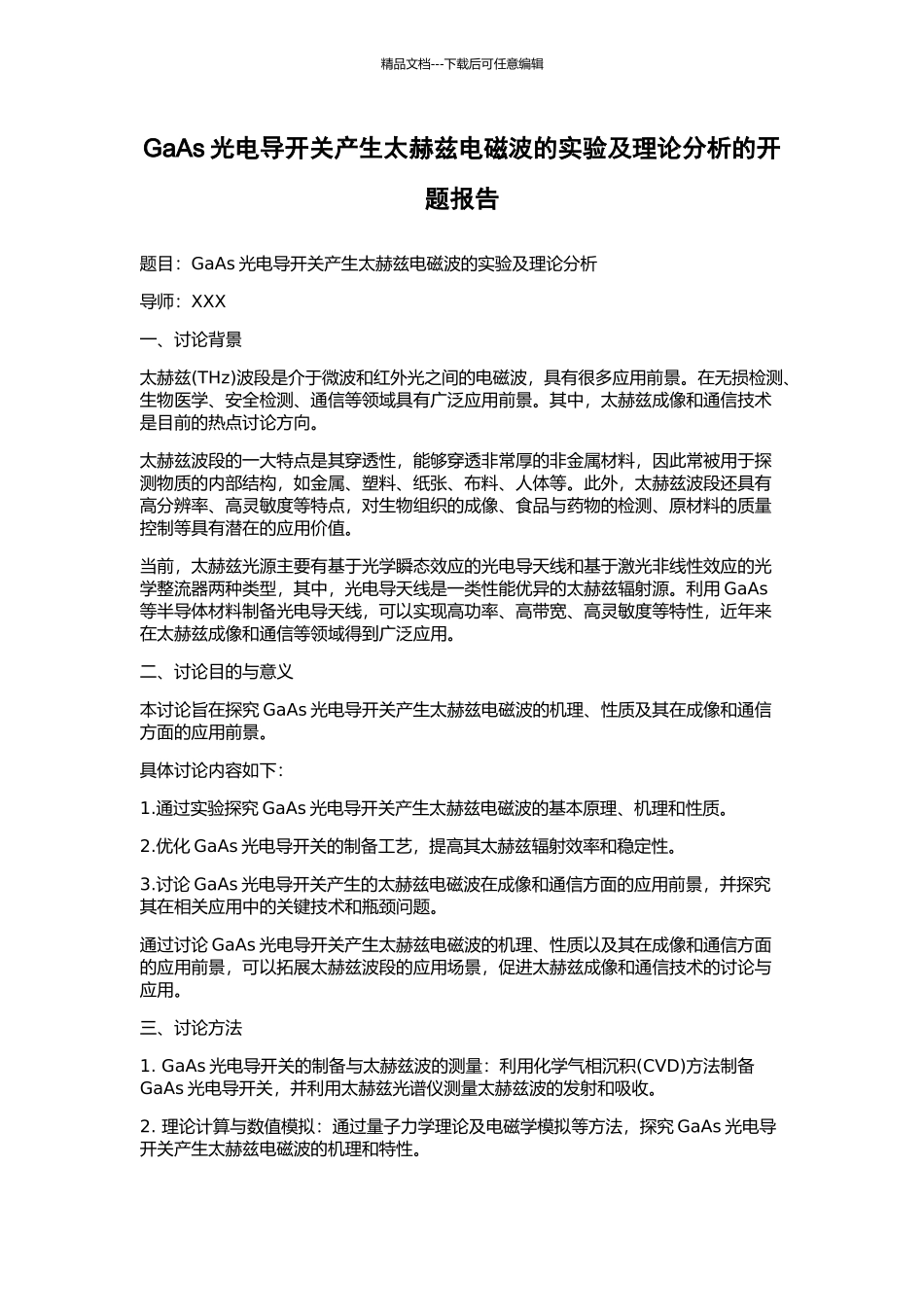

精品文档---下载后可任意编辑GaAs 光电导开关产生太赫兹电磁波的实验及理论分析的开题报告题目：GaAs 光电导开关产生太赫兹电磁波的实验及理论分析导师：XXX一、讨论背景太赫兹(THz)波段是介于微波和红外光之间的电磁波，具有很多应用前景
在无损检测、生物医学、安全检测、通信等领域具有广泛应用前景
其中，太赫兹成像和通信技术是目前的热点讨论方向
太赫兹波段的一大特点是其穿透性，能够穿透非常厚的非金属材料，因此常被用于探测物质的内部结构，如金属、塑料、纸张、布料、人体等
此外，太赫兹波段还具有高分辨率、高灵敏度等特点，对生物组织的成像、食品与药物的检测、原材料的质量控制等具有潜在的应用价值
当前，太赫兹光源主要有基于光学瞬态效应的光电导天线和基于激光非线性效应的光学整流器两种类型，其中，光电导天线是一类性能优异的太赫兹辐射源
利用 GaAs等半导体材料制备光电导天线，可以实现高功率、高带宽、高灵敏度等特性，近年来在太赫兹成像和通信等领域得到广泛应用
二、讨论目的与意义本讨论旨在探究 GaAs 光电导开关产生太赫兹电磁波的机理、性质及其在成像和通信方面的应用前景
具体讨论内容如下：1
通过实验探究 GaAs 光电导开关产生太赫兹电磁波的基本原理、机理和性质
优化 GaAs 光电导开关的制备工艺，提高其太赫兹辐射效率和稳定性
讨论 GaAs 光电导开关产生的太赫兹电磁波在成像和通信方面的应用前景，并探究其在相关应用中的关键技术和瓶颈问题
通过讨论 GaAs 光电导开关产生太赫兹电磁波的机理、性质以及其在成像和通信方面的应用前景，可以拓展太赫兹波段的应用场景，促进太赫兹成像和通信技术的讨论与应用
三、讨论方法1
GaAs 光电导开关的制备与太赫兹波的测量：利用化学气相沉积(CVD)方法制备GaAs 光电导开关，并利用太赫兹光谱仪测量太赫兹波的发射和吸收
