ger励磁调节器硬件及功能说明

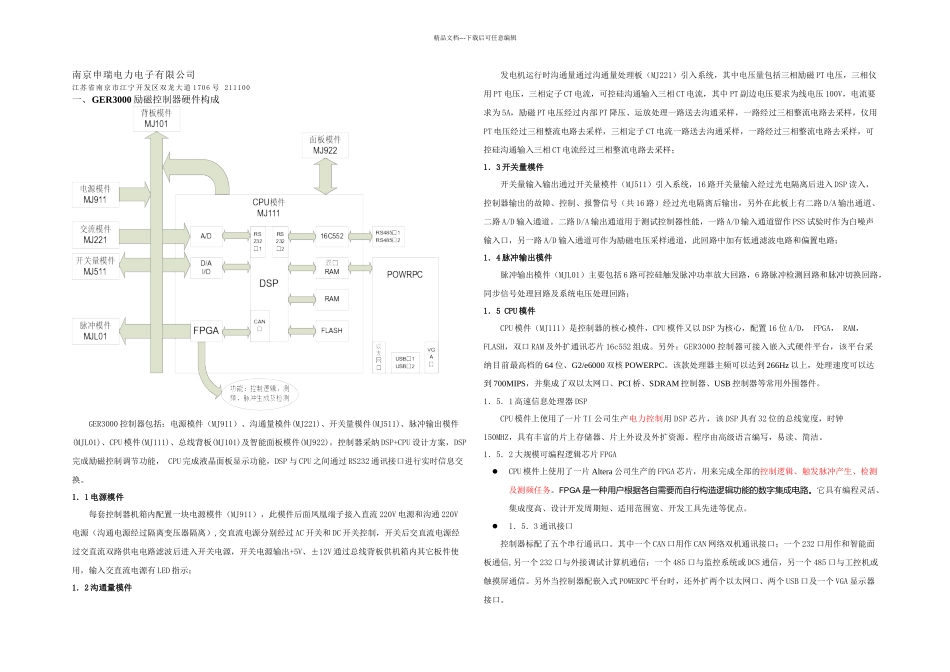

ger励磁调节器硬件及功能说明_第1页
1/9

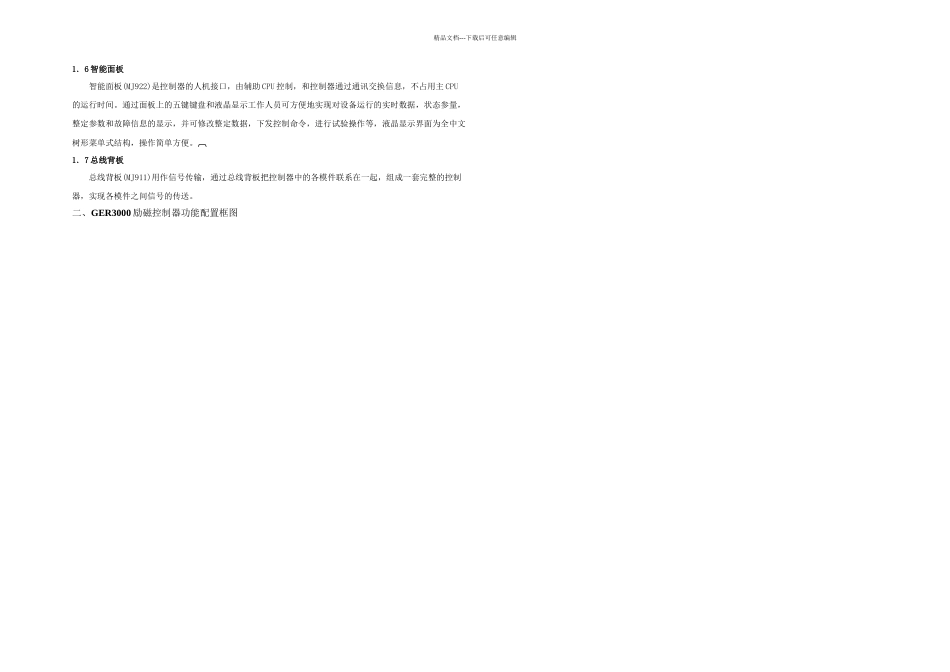

ger励磁调节器硬件及功能说明_第2页
2/9

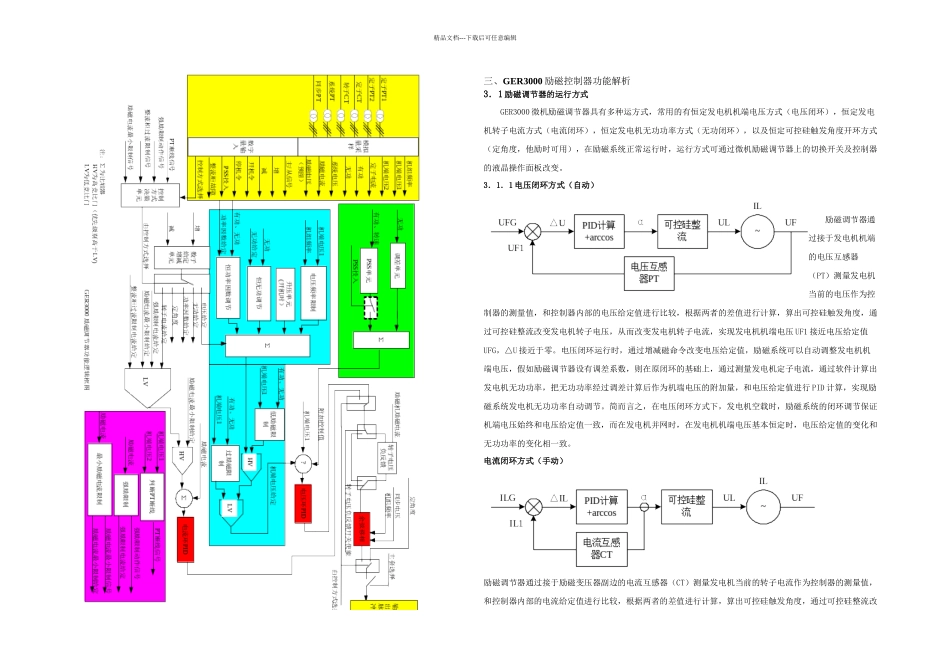

ger励磁调节器硬件及功能说明_第3页
3/9
精品文档---下载后可任意编辑南京申瑞电力电子有限公司江苏省南京市江宁开发区双龙大道 1706 号 211100一、GER3000 励磁控制器硬件构成GER3000 控制器包括:电源模件(MJ911)、沟通量模件(MJ221)、开关量模件(MJ511)、脉冲输出模件(MJL01)、CPU 模件(MJ111)、总线背板(MJ101)及智能面板模件(MJ922)。控制器采纳 DSP+CPU 设计方案,DSP完成励磁控制调节功能, CPU 完成液晶面板显示功能,DSP 与 CPU 之间通过 RS232 通讯接口进行实时信息交换。1.1 电源模件每套控制器机箱内配置一块电源模件(MJ911),此模件后面凤凰端子接入直流 220V 电源和沟通 220V电源(沟通电源经过隔离变压器隔离),交直流电源分别经过 AC 开关和 DC 开关控制,开关后交直流电源经过交直流双路供电电路滤波后进入开关电源,开关电源输出+5V、±12V 通过总线背板供机箱内其它板件使用,输入交直流电源有 LED 指示;1.2 沟通量模件发电机运行时沟通量通过沟通量处理板(MJ221)引入系统,其中电压量包括三相励磁 PT 电压,三相仪用 PT 电压,三相定子 CT 电流,可控硅沟通输入三相 CT 电流,其中 PT 副边电压要求为线电压 100V,电流要求为 5A,励磁 PT 电压经过内部 PT 降压、运放处理一路送去沟通采样,一路经过三相整流电路去采样,仪用PT 电压经过三相整流电路去采样,三相定子 CT 电流一路送去沟通采样,一路经过三相整流电路去采样,可控硅沟通输入三相 CT 电流经过三相整流电路去采样;1.3 开关量模件开关量输入输出通过开关量模件(MJ511)引入系统,16 路开关量输入经过光电隔离后进入 DSP 读入,控制器输出的故障、控制、报警信号(共 16 路)经过光电隔离后输出,另外在此板上有二路 D/A 输出通道、二路 A/D 输入通道。二路 D/A 输出通道用于测试控制器性能,一路 A/D 输入通道留作 PSS 试验时作为白噪声输入口,另一路 A/D 输入通道可作为励磁电压采样通道,此回路中加有低通滤波电路和偏置电路;1.4 脉冲输出模件脉冲输出模件(MJL01)主要包括 6 路可控硅触发脉冲功率放大回路,6 路脉冲检测回路和脉冲切换回路,同步信号处理回路及系统电压处理回路;1.5 CPU 模件CPU 模件(MJ111)是控制器的核心模件,CPU 模件又以 DSP 为核心,配置 16 位 A/D, FPGA, RAM, FLASH,双口 RAM 及外扩通讯芯片 16c552 组成。另外:GER3000 控制器可接入嵌入式硬件平台,该平...
