千斤顶设计说明书

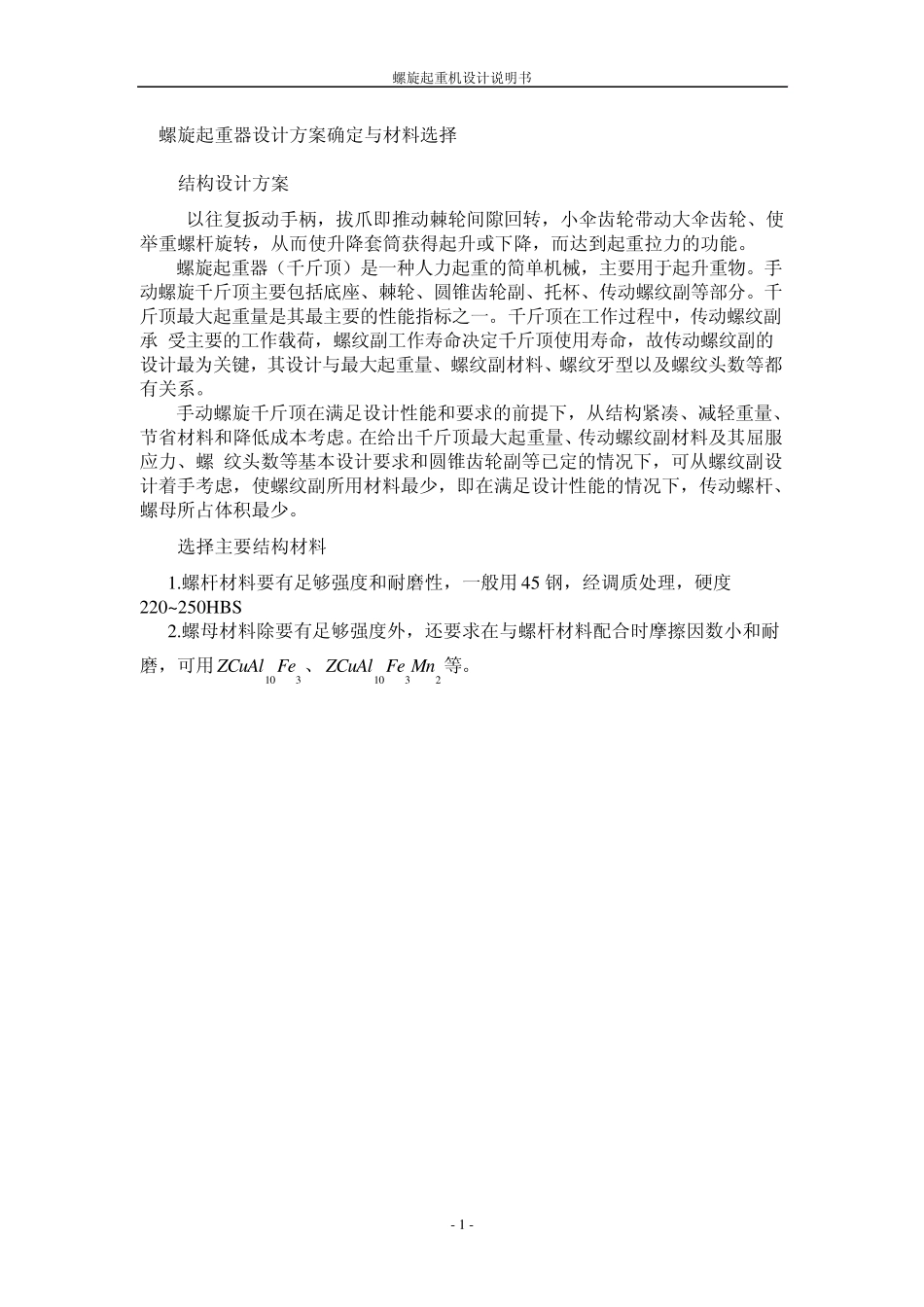

螺旋起重机设计说明书 - 1 - 1.螺旋起重器设计方案确定与材料选择 1.1 结构设计方案 以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。 螺旋起重器（千斤顶）是一种人力起重的简单机械，主要用于起升重物。手动螺旋千斤顶主要包括底座、棘轮、圆锥齿轮副、托杯、传动螺纹副等部分。千斤顶最大起重量是其最主要的性能指标之一。千斤顶在工作过程中，传动螺纹副承 受主要的工作载荷，螺纹副工作寿命决定千斤顶使用寿命，故传动螺纹副的设计最为关键，其设计与最大起重量、螺纹副材料、螺纹牙型以及螺纹头数等都有关系。 手动螺旋千斤顶在满足设计性能和要求的前提下，从结构紧凑、减轻重量、节省材料和降低成本考虑。在给出千斤顶最大起重量、传动螺纹副材料及其屈服应力、螺 纹头数等基本设计要求和圆锥齿轮副等已定的情况下，可从螺纹副设计着手考虑，使螺纹副所用材料最少，即在满足设计性能的情况下，传动螺杆、螺母所占体积最少。 1.2 选择主要结构材料 1.螺杆材料要有足够强度和耐磨性，一般用 45 钢，经调质处理，硬度220~250HBS 2.螺母材料除要有足够强度外，还要求在与螺杆材料配合时摩擦因数小和耐磨，可用103ZCu Al Fe 、1032ZCu Al Fe Mn 等。 螺旋起重机设计说明书 - 2 - 2. 滑动螺旋起重器的设计计算 2.1 耐磨性计算 耐磨性条件校核计算式为  2FFppAd h＝ （1） 式中，F──螺杆所受轴向载荷，/N ； 2d ──螺纹中径，/ mm ； h──螺纹工作高度，/ mm 。 h＝0.5( d－D1)，d 为螺杆大径，D1 为螺母小径；  ──螺纹工作圈数，一般最大不宜超过 10 圈。   PH ，H 为螺母高度，P 为螺纹螺距。 [ p] ──螺旋副材料的许用压力，/MPa 。可取  p  18 ~ 25 MPa 。 对梯形螺纹，h＝0.5P，式（1）可演化为设计计算式： 8.02 d ][ pF (2) MPaP25~18][ 取MPaP20][ 螺旋起重机设计说明书 - 3 - 3.0 取  =2.0 8.02 d][ pF8.06310200.21023mm18.19 查表，取： 24dmm mmd5.212  118.5dmm 24.5Dmm 119.0Dmm 5pmm   PH Pd255.210.26.8 mmdH435.2122 所以，9  2.2 自锁性校核计算 滑动螺旋起重器必须保证可靠的自锁性，自锁的条件为：  ≤v (3...
