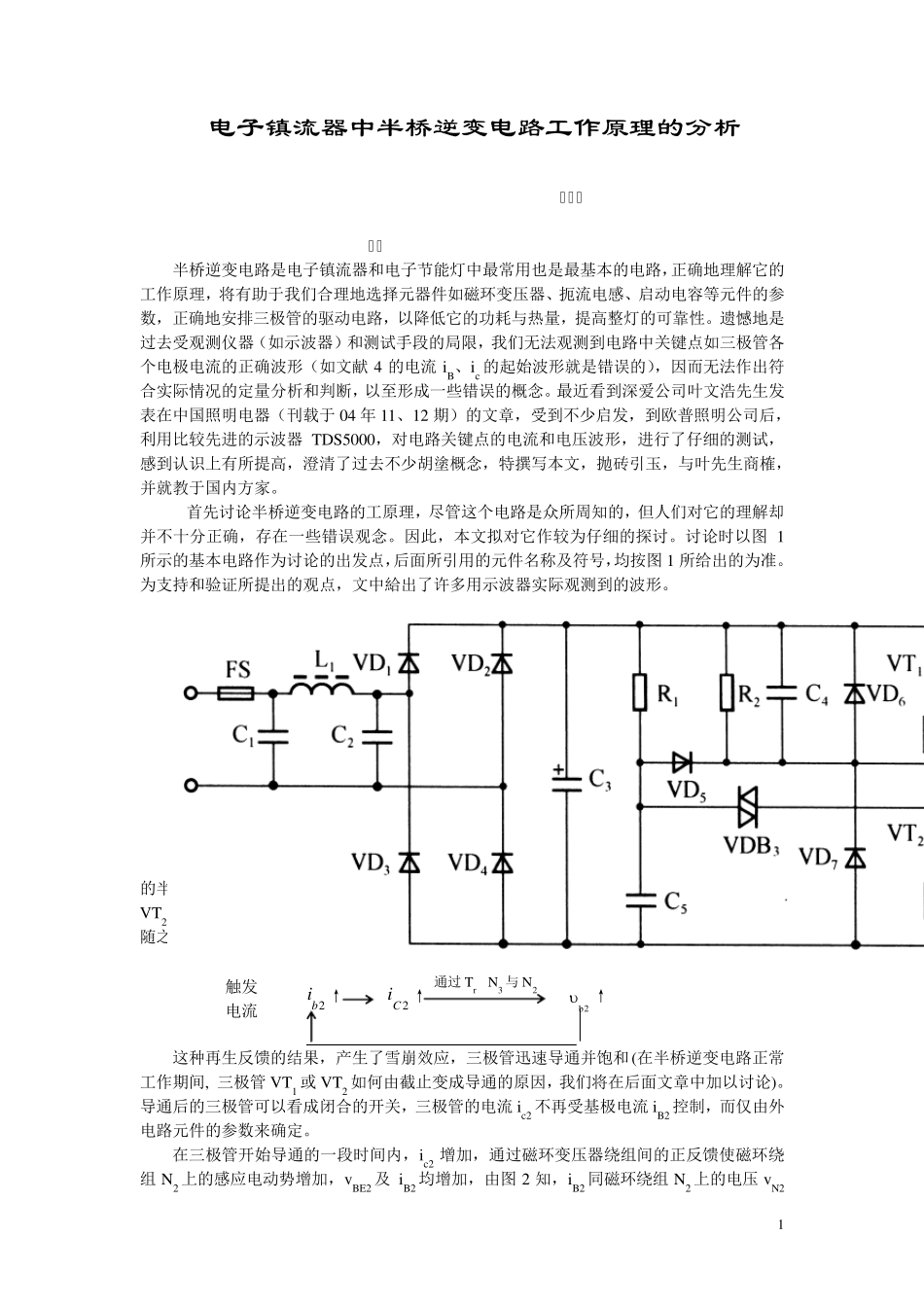

1 电子镇流器中半桥逆变电路工作原理的分析 陈传虞 引言 半桥逆变电路是电子镇流器和电子节能灯中最常用也是最基本的电路，正确地理解它的工作原理，将有助于我们合理地选择元器件如磁环变压器、扼流电感、启动电容等元件的参数，正确地安排三极管的驱动电路，以降低它的功耗与热量，提高整灯的可靠性。遗憾地是过去受观测仪器（如示波器）和测试手段的局限，我们无法观测到电路中关键点如三极管各个电极电流的正确波形（如文献 4 的电流 iB、ic 的起始波形就是错误的），因而无法作出符合实际情况的定量分析和判断，以至形成一些错误的概念。最近看到深爱公司叶文浩先生发表在中国照明电器（刊载于 04 年11、12 期）的文章，受到不少启发，到欧普照明公司后，利用比较先进的示波器 TDS5000，对电路关键点的电流和电压波形，进行了仔细的测试，感到认识上有所提高，澄清了过去不少胡塗概念，特撰写本文，抛砖引玉，与叶先生商榷，并就教于国内方家。 首先讨论半桥逆变电路的工原理，尽管这个电路是众所周知的，但人们对它的理解却并不十分正确，存在一些错误观念。因此，本文拟对它作较为仔细的探讨。讨论时以图1所示的基本电路作为讨论的出发点，后面所引用的元件名称及符号，均按图1 所给出的为准。为支持和验证所提出的观点，文中給出了许多用示波器实际观测到的波形。 图1、半桥逆变电路的基本形式 一． 三极管如何由导通变为截止（以VT2为例） 不论是用触发管DB3还是由基极偏置电阻产生基极电流 iB2(后者用在基极回路中带电容的半桥逆变电路中)，两种触发方式中的哪一种，在接通电源后，都会由于 iB2 的出现而产生VT2 的集电极电流 ic2，通过磁环变压器的正反馈，引起电压 v BE2 上升, iB2 进一步增加, ic2 也随之增加。出现以下的连锁反应： 2bi ↑ 2Ci↑ 2b↑ 这种再生反馈的结果，产生了雪崩效应，三极管迅速导通并饱和(在半桥逆变电路正常工作期间, 三极管 VT1 或 VT2 如何由截止变成导通的原因，我们将在后面文章中加以讨论)。导通后的三极管可以看成闭合的开关，三极管的电流 ic2 不再受基极电流 iB2 控制，而仅由外电路元件的参数来确定。 在三极管开始导通的一段时间内，ic2 增加，通过磁环变压器绕组间的正反馈使磁环绕组 N2 上的感应电动势增加，v BE2 及 iB2 均增加，由图2 知，iB2 同磁环绕组 N2 上的电压 v N2触发 电流 通过 Tr N3 与 N2 2 基本上是同步上...
