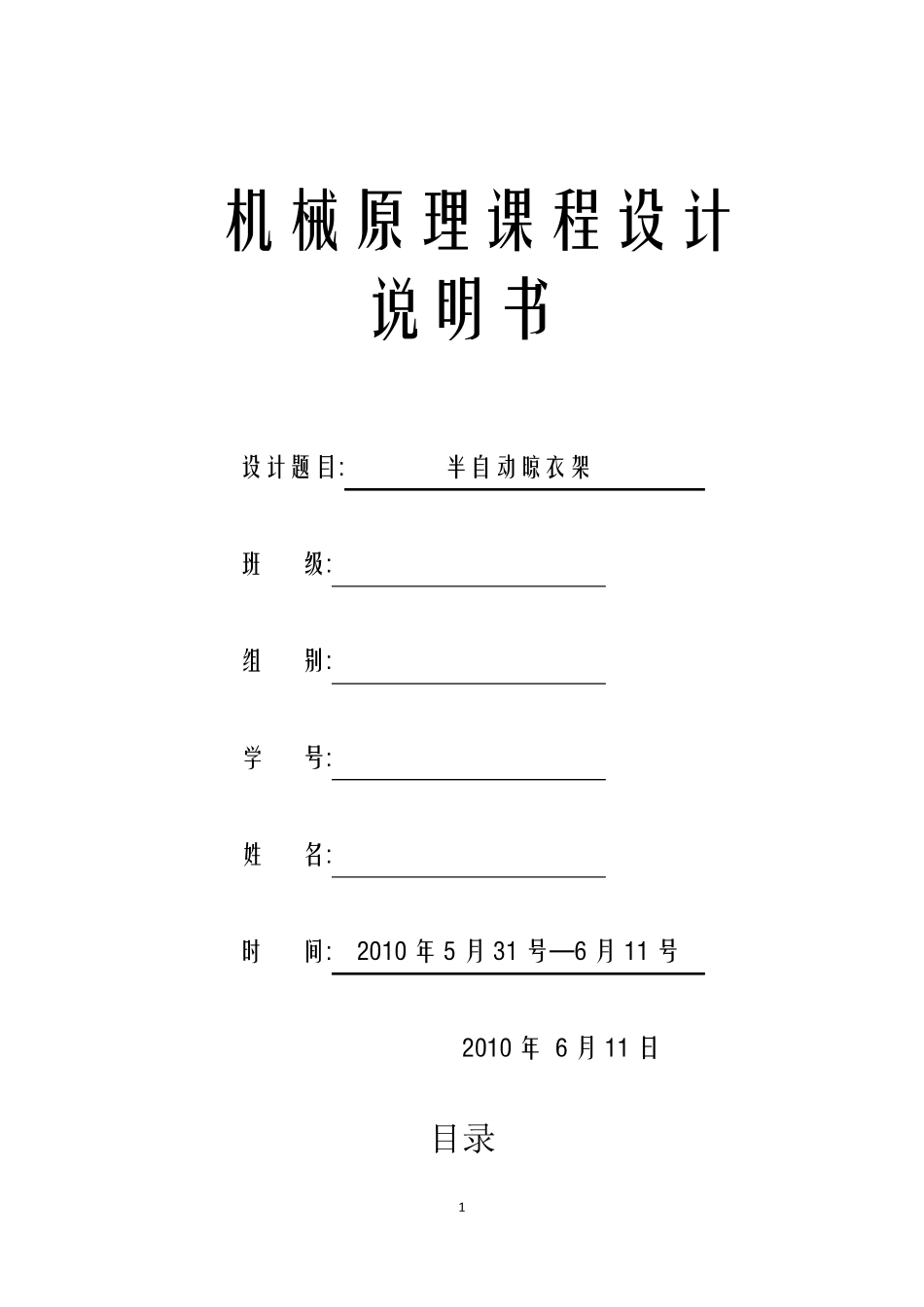

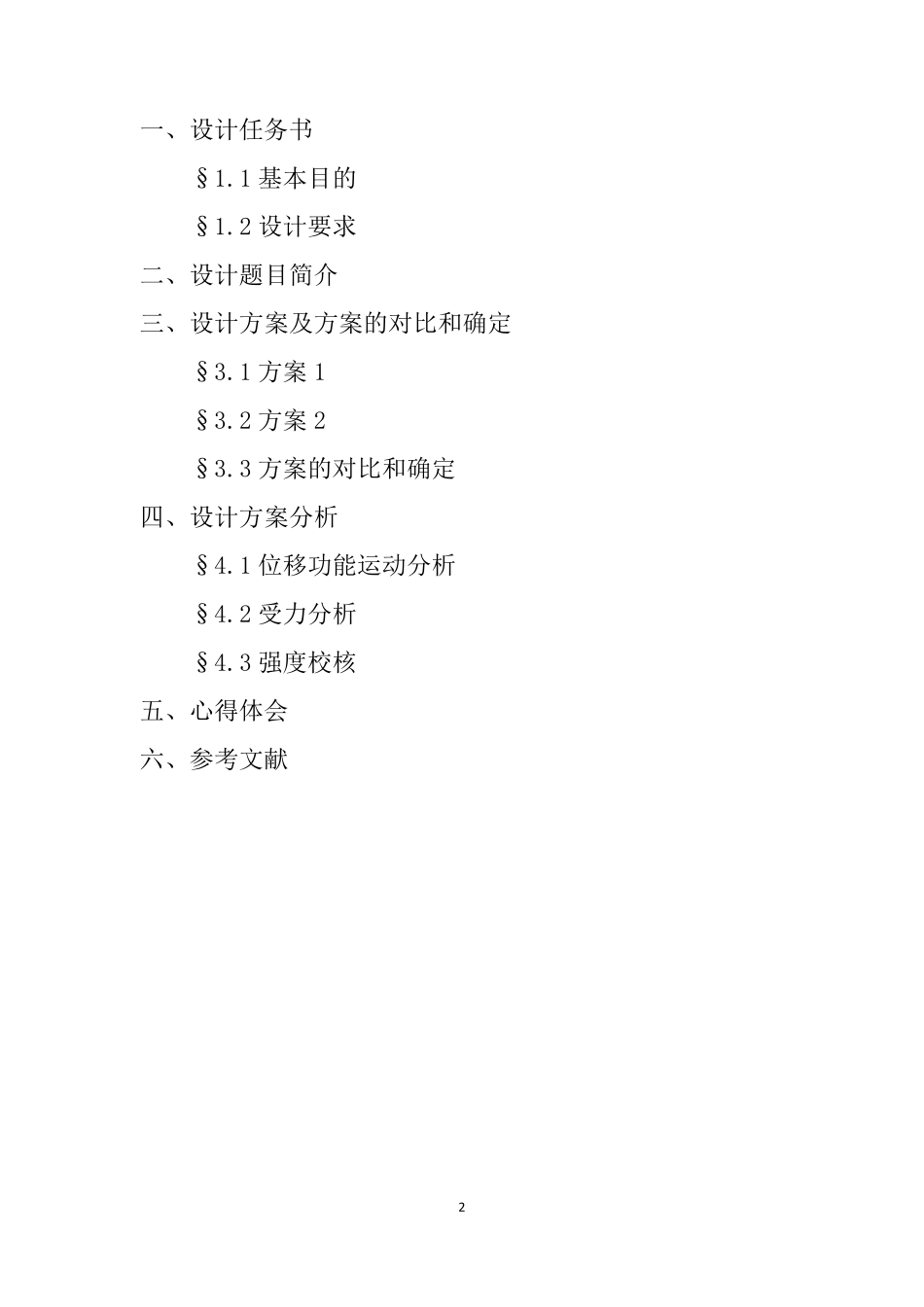

1 机械原理课程设计 说明书 设计题目: 半自动晾衣架 班 级: 组 别: 学 号: 姓 名: 时 间: 2010 年5 月31 号—6 月11 号 2010 年 6 月11 日 目录 2 一、设计任务书 §1.1 基本目的 §1.2 设计要求 二、设计题目简介 三、设计方案及方案的对比和确定 §3.1 方案 1 §3.2 方案 2 §3.3 方案的对比和确定 四、设计方案分析 §4.1 位移功能运动分析 §4.2 受力分析 §4.3 强度校核 五、心得体会 六、参考文献 3 一、设计任务书 §1.1 基本目的： 1） 使学生初步了解机械设计的全过程，得到根据功能需要拟定机械运动方案的训练，初步具备的机构选型、组合和确定运动方案的能力； 2）以机械系统运动方案设计为切入点，把机械原理课程各章的理论和方法融会贯通起来，进一步巩固和加深所学的理论知识； 3)使学生掌握机械运动方案设计的内容，方法，步骤，并对动力分析与设计有一个较完整的概念； 4)进一步提高学生运算，绘图以及运用计算机和技术资料的能力； 5)通过编写说明书，培养学生表达，归纳，总结的能力； 6)培养学生综合运用所学知识，理论联系实际，独立思考与分析问题的能力和创新能力。 §1.2 设计要求 1)晾衣架能自动升降以缓解举手晾衣的麻烦； 2)晾衣架能自动伸出和缩回，既充分利用了阳光，减少事故 隐 患 又 不 影 响 整个小 去 区 的总体 美观 ； 3)足 够 的承 载 力； 4)操 作 方便 ，省 力。 二 、设计题目简 介 晾晒 衣服 是 生活 中 经 常 会遇 到的活 动，针 对这 一频 繁 而 单 调 的工 作 ，如 果 晾衣架是 固定的，无 疑 增 加了辛 苦 程度 ，而 且 还 伴 有危 险 。以前 ，晾衣架最 简 单 的一种 是 一根竹 竿 固定或 悬 挂 在屋 顶 板 下 、窗 外 等 地 方；现 在 的居 民 很 多 是 在 天 花 板 下 焊 接 一根铁 管 作 为晾衣架的挂 具，晾衣服 时 ，必 须 将 衣服 一件 一件 地 穿 上 衣架，再 用杈 子 将 衣服 挂 在 铁 管 上 ，工 作 效 率 低 ，又 不 方便 ，时 常 将 衣服 掉 地 弄 脏 ，而 且 还 不 能充分利用阳光。而 目前 市 场 上 所卖 的自动晾衣架只 能满 足 单一的升降或 单 一的收 缩功能，但 升降功能只 能解决 挂 衣服 费 力的问题却 不 能很 好 的利用阳光资源 ，而...
